mawa wi4-str-2 Mounting Manual

montage- unD BeDienungSanleitung
wi4-str-2 /-3 /-4 /-7
STROMSCHIENENSTRAHLER CONTACT TrACk SPOTLighT
techniSche Daten technical data
Hersteller Manufacturer:
Artikel-Nr. Article No: wi4-str-2 /-3 /-4 /-7
Spannung Voltage: 220– 230V
Netzfrequenz Power frequency: 50/60 Hz
Schutzklasse Protection class:
Schutzgrad Degree of protection:
Leuchtmittel Light source:
LED / 12,7 W / 700mA / Vf 18V
Anschlussleistung Connected load:
EEI: A
We are pleased that you have decided in favour of mawa.
moUnting manUal
KonVerter/Dimmung drivers/dimming
mawa wi4-str-2/-3
Minyjolly20-1-10V&Push:
Spannung Voltage / AC:
Dimmung Dimming:
I Strahlermaße Spotlight dimensions:
IP 20 Ø 76 mm / L: 143 mm
wi4-str-4
14 W Minyjolly Dali 20:
+ + – A Spannung Voltage / AC:
Dimmung Dimming:
Strahlermaße Spotlight dimensions:
Ø 76 mm / L: 143 mm
wi4-str-7
TCI Mini MD 700 Bi:
Phasenan- und -abschnitt dimmbar
leading and trailing edge dimmable
Spannung Voltage / AC:
Dimmung Dimming:
Strahlermaße Spotlight dimensions:
Ø 76 mm / L: 143 mm

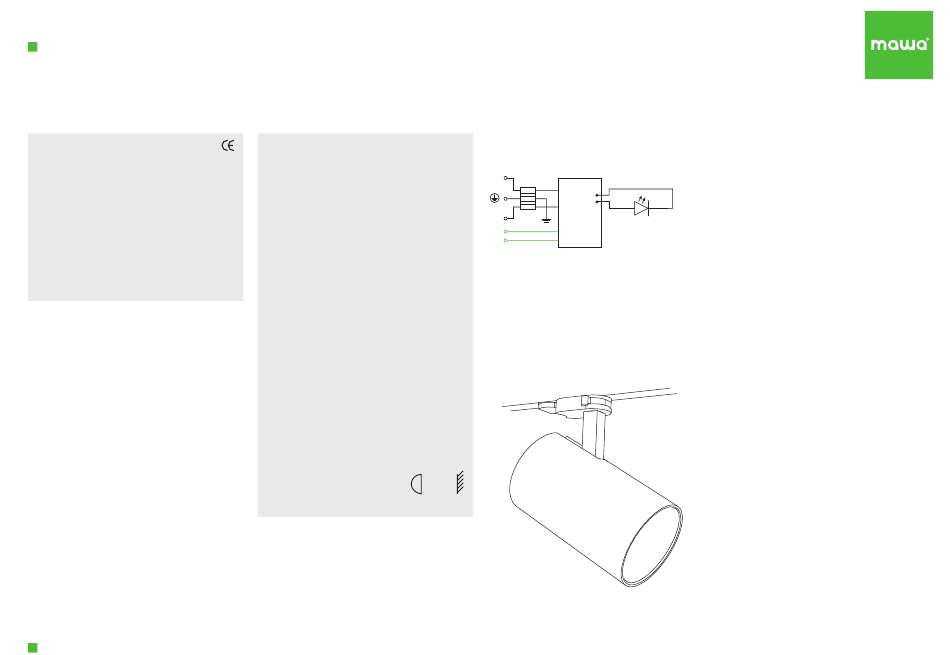

Schaltplan Wiring diagram
L
1–10 V
Konverter
220 – 230V ~
driver
10–100 %
N
1/2*
* 1. 1–10 V: + / -
Dali
2. Dali: Da 1 / Da 2
220 – 230V ~
1–100 %
Nur zur Installation außerhalb des Hand-
bereichs vorgesehen.
Only to be installed outside arm's reach.
220 – 230V ~
10–100 %
...0,5 m
mawa design GmbH | version of 21/06/2019 | errors and technical changes excepted | www.mawa-design.de
wichtig important
Montage nur durch einen autorisierten Elektro-
installateur! Niemals unter Spannung den Sekun-
däranschluss herstellen oder lösen!
Die Lichtquelle dieser Leuchte darf nur vom
Hersteller, einem von ihm beauftragten Service-
techniker oder einer vergleichbar qualifizierten
Person ersetzt werden.
Zur Vermeidung von Gefährdungen darf eine äu-
ßere flexible Leitung dieser Leuchte ausschließlich
vom Hersteller, seinem Servicevertreter oder einer
vergleichbaren Fachkraft ausgetauscht werden.
Dimmverhalten ist anhängig von den verwendeten
Komponenten.
Mounting only by an authorized electrician! Never
connect or disconnect the secondary connection
under voltage!
Light source of luminaire is allowed to be replaced
by manufacturer, a service technician commissioned
by manufacturer or a person with equivalent
qualifications only.
To avoid danger, please change outer flexible lines
only by an authorized electrician or comparable
person.
Dimming behaviour depends on the components
used.
