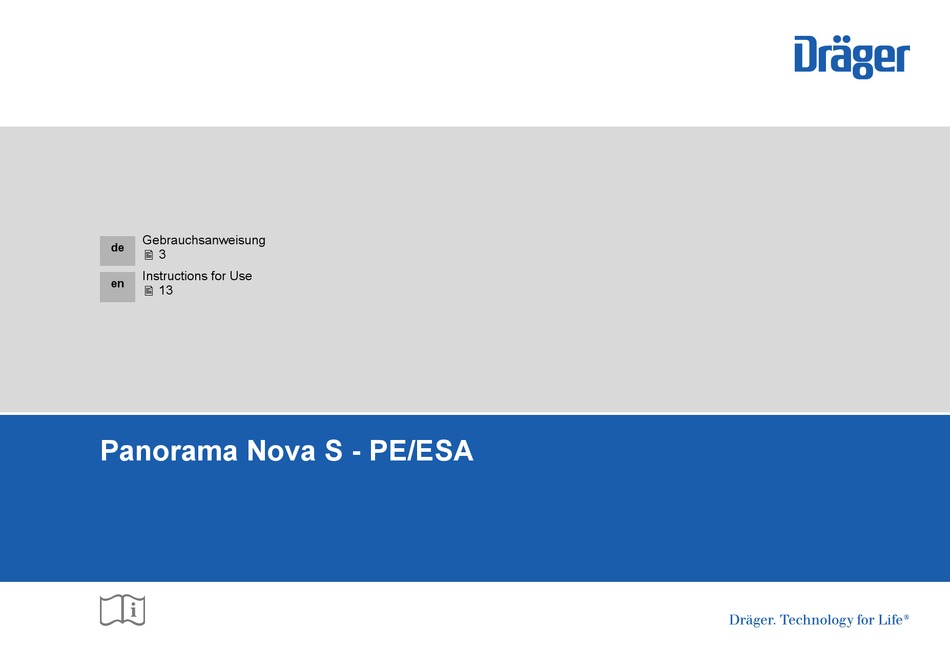

  • Page 1 Gebrauchsanweisung  3 Instructions for Use  13 Panorama Nova S - PE/ESA...

  • Page 3: Zu Ihrer Sicherheit

    Sonst könnte die korrekte Funktion des Produkts beeinträchtigt werden. Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine  Änderungen am Produkt vornehmen. Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produkt-  teilen informieren. Panorama Nova S - PE/ESA (zugelassen durch die Dekra Exam)
  • Page 4 Normaldruck-Schlauchgeräte dürfen nicht an diesem Gewinde angeschlossen werden. 02321454.eps Schelle Nackenschutz Innenmaske 10 Kinnriemen Sichtscheibe 11 Trageband Spannrahmen 12 Dichtrahmen Masken-/Helm-Adapter 13 Ausatemventil-Schutzkappe Visier 14 Anschlussstück Kopfschutz 15 Vollmaske Adaptertasche (zugelassen durch die Dekra Exam) Panorama Nova S - PE/ESA...

  • Page 5: Voraussetzungen Für Den Gebrauch

    Schadstoffe) müssen bekannt sein. Entsprechende Atemfilter verwenden. Wenn der Schadstoff unbekannt ist, nur Pressluftat- mer oder Druckluft-Schlauchgeräte verwenden. Es muss gewährleistet sein, dass sich die umgebende Atmosphä-  re nicht ungünstig verändern kann. Panorama Nova S - PE/ESA (zugelassen durch die Dekra Exam)
  • Page 6 13. Durch Drehen und kräftiges Ziehen am Lungenautomaten den fes- Innenausstattung passgenau eingestellt werden. ten Sitz überprüfen. Bei extremen Kopfformen kann es zu Inkompatibilitäten oder Die Festigkeit und korrekte Verbindung durch eine zweite Person Undichtigkeiten kommen. überprüfen lassen. (zugelassen durch die Dekra Exam) Panorama Nova S - PE/ESA...

  • Page 7: Wartung

    Weiterführende Informationen sind Wechsel der bei Dräger erhältlich. Ausatemventilscheibe Wechsel der Sprechmembran Nach Gebrauch Bei luftdicht verpackten Masken alle 2 Jahre. 1. Lungenautomat oder Atemfilter lösen. Bei luftdicht verpackten Masken, sonst halbjährlich. Panorama Nova S - PE/ESA (zugelassen durch die Dekra Exam)

  • Page 8: Reinigung Und Desinfektion

    Mitteln daher Schutzbrille und Schutzhandschuhe tragen. erhältlich. Zugehörige Gebrauchsanweisung beachten. ® Sekusept ist eine eingetragene Marke der Ecolab Deutschland GmbH ® Incidin ist eine eingetragene Marke der Ecolab USA Inc. (zugelassen durch die Dekra Exam) Panorama Nova S - PE/ESA...
  • Page 9 6. Federbrücke so einsetzen, dass beide Schenkel seitlich einrasten. ke instandsetzen, undichte Bauteile ersetzen. Sie ist mit "L" = links und "R" = rechts gekennzeichnet und steht 4. Ausatemventil-Stopfen entfernen und Ausatemventil montieren. angewinkelt. 5. Dichtprüfung (1) wiederholen. Panorama Nova S - PE/ESA (zugelassen durch die Dekra Exam)
  • Page 10 10. Innenmaske einknöpfen. Darauf achten, dass der Rand rundher- 5. Alte Sichtscheibe aus der Gummifassung knüpfen. um in der Nut liegt. Die Mittenmarkierungen am Anschlussstück und an der Innenmaske müssen sich decken. (zugelassen durch die Dekra Exam) Panorama Nova S - PE/ESA...
  • Page 11 Dräger Gummiwaren sind mit einem Mittel gegen vorzeitiges Altern 2. Ausatemventil-Schutzkappe aufsetzen, muss einrasten. geschützt, das in einigen Fällen als grauweißer Belag sichtbar wird. Dieser Belag kann mit Seifenwasser und Bürste abgewaschen wer- den. Panorama Nova S - PE/ESA (zugelassen durch die Dekra Exam)
  • Page 12 R 53 400 Maskenhalterung S R 53 930 Dräger Testor 3100 AG 02 660 Dräger Quaestor 5000 R 58 316 Dräger Quaestor 7000 R 58 312 Prüfadapter RA/ESA R 53 344 (zugelassen durch die Dekra Exam) Panorama Nova S - PE/ESA...

  • Page 13: For Your Safety

    Do not use a faulty or incomplete product. Do not modify the  product. Notify Dräger in the event of any product or component fault or  failure. Panorama Nova S - PE/ESA (approved by Dekra Exam)

  • Page 14: Product Overview

    Inner mask 10 Chin strap Visor 11 Carrying strap Visor frame 12 Face seal Mask/helmet adapter 13 Exhalation valve cover Eye shield 14 Equipment connector Head protection 15 Full-face mask Adapter bag (approved by Dekra Exam) Panorama Nova S - PE/ESA...

  • Page 15: Model Identifications

    Do not use filter apparatus sets if there is a suspicion of  contaminants with low warning properties (smell, taste, irritation of eyes and airways). In this case leave the danger zone immediately, as the full-face mask can start to leak. Panorama Nova S - PE/ESA (approved by Dekra Exam)
  • Page 16 2. Comb your hair backwards away from your forehead. The forehead must be free of hair for the mask to fit tightly. 3. Don the head protection, leave chin strap open. (approved by Dekra Exam) Panorama Nova S - PE/ESA...

  • Page 17: Extreme Operating Conditions

    1. Loosen demand valve or respiratory filter. For airtight packed masks, otherwise every 6 months. 2. Removing the mask: Pull both mask/helmet adapters to the rear, then flip them away from the head protection. Panorama Nova S - PE/ESA (approved by Dekra Exam)

  • Page 18: Cleaning And Disinfection

    Information can be obtained from Dräger. Follow the relevant instructions for use. ® Sekusept is a registered trademark of Ecolab Deutschland GmbH ® Incidin is a registered trademark of Ecolab USA Inc. (approved by Dekra Exam) Panorama Nova S - PE/ESA...
  • Page 19 4. Remove the exhalation valve plug and fit the exhalation valve. sides. It is marked with "L" = left and "R" = right and fits at an angle. 5. Repeat the leak test (1). Panorama Nova S - PE/ESA (approved by Dekra Exam)
  • Page 20 The midposition markers on the visor must line up with the seam on the mask body. 7. Pull the rubber frame to the right and left over the rim of the visor. (approved by Dekra Exam) Panorama Nova S - PE/ESA...
  • Page 21 Dräger rubber products are treated with an agent to protect against premature ageing which in some cases is visible as a grey-white coating. This coating can be washed off with a brush and soapy water. Panorama Nova S - PE/ESA (approved by Dekra Exam)

  • Page 22: Order List

    R 53 400 Mask holder S R 53 930 Dräger Testor 3100 AG 02 660 Dräger Quaestor 5000 R 58 316 Dräger Quaestor 7000 R 58 312 Test adapter RA/ESA R 53 344 (approved by Dekra Exam) Panorama Nova S - PE/ESA...
  • Page 24 Notified Body: DEKRA EXAM GmbH Dinnendahlstraße 9 D-44809 Bochum Germany 0158 Reference number: Dräger Safety AG & Co. KGaA Revalstraße 1 23560 Lübeck, Germany 90 21 454 - GA 1412.828 +49 451 882-0 © Dräger Safety AG & Co. KGaA Fax +49 451 882-20 80 Edition 05 - May 2015 (Edition 01 - May 2001) www.draeger.com...
