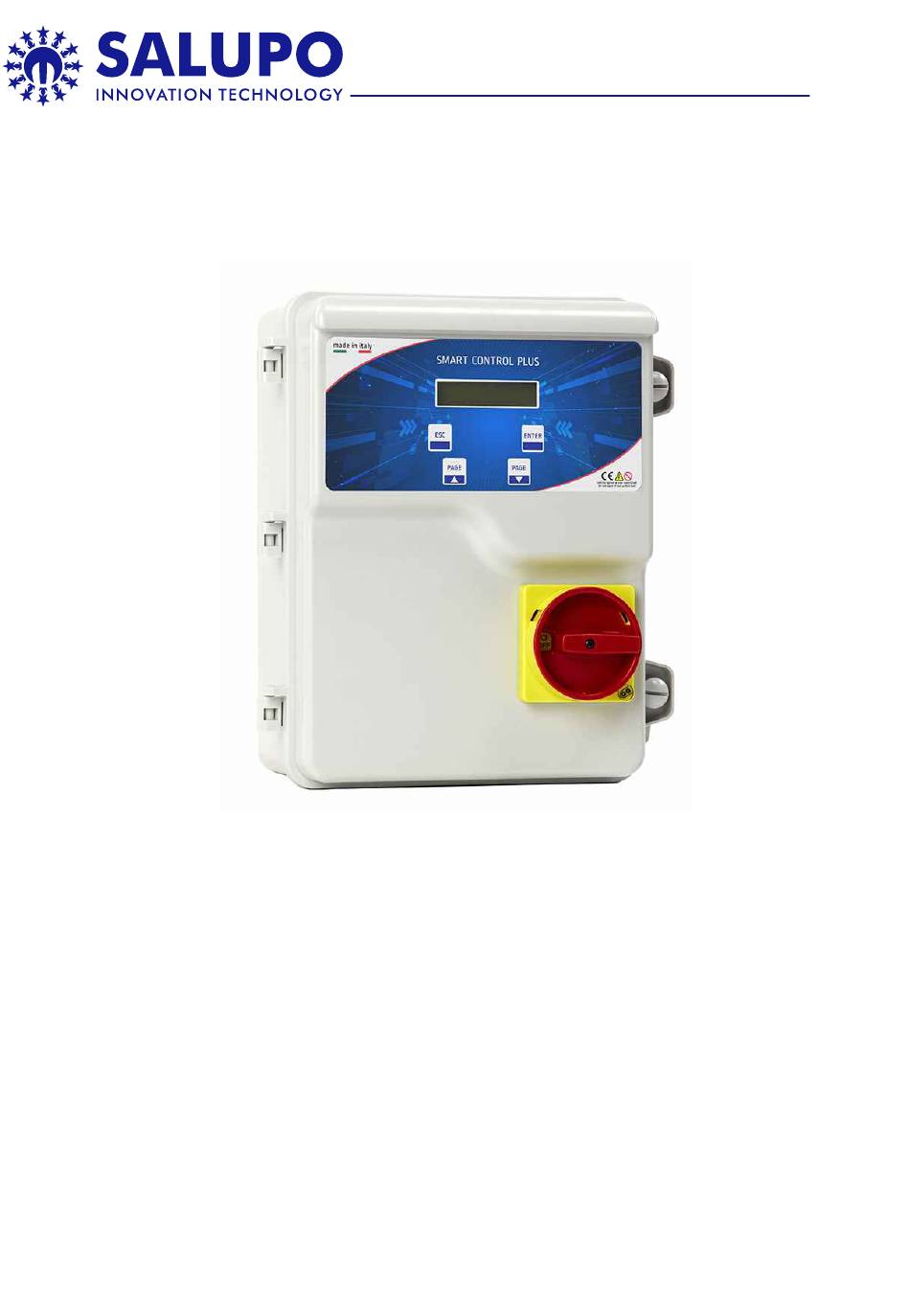

- Page 1 ITA/ENG SMART CONTROL PLUS SC100.29/xx MANUALE DI ISTRUZIONE E INSTALLAZIONE INSTRUCTION AND INSTALLATION MANUAL Dispositivo per telecontrollo GPRS con display Device for GPRS remote control with display MADE IN ITALY rev.1 24/06/2020...
-
Page 2: Table Of Contents
2. Avvertenze 3. Schema di collegamento Schema di collegamento SC100.29/xx 4. Piattaforma Salupo Connect 5. Configurazione espansione GPRS 6. Registrazione su Salupo Connect 7. Programmazione su Salupo Connect 8. Monitoraggio su Salupo Connect 9. Schermate setup 10. Funzionamento 11. Smaltimento di vecchi apparecchi elettrici ed elettronici... -
Page 3: Istruzioni Generali Per L'installazione
1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE ITALIANO Assicurarsi che la linea sia protetta, secondo le normative, in funzione dell'applicazione. Accertarsi che i carichi collegati al relé non siano superiori a 5A per uscita. Installare il quadro in ambienti adatti al suo grado di protezione IP 5. Per il fissaggio dell'involucro, utilizzare le staffe per i box 03-04. -
Page 4: Schema Di Collegamento
3. SCHEMA DI COLLEGAMENTO Schema di collegamento SC100.29/xx ESPANSIONE COMUNICAZIONE 9 10 11 12 DIGITAL INPUT DIGITAL INPUT DIGITAL INPUT INPUT 4-20mA OUT 1 OUT 2 OUT 3 OUT 4 24Vdc 230Vac LEGENDA COMUNE INGRESSI LINEA DI ALIMENTAZIONE 1..12 INPUT DIGITALI 230 Vac 50/60 Hz (SC100.29/230) 1 - 2 - 3 - 4 INPUT 4-20mA... -
Page 5: Piattaforma Salupo Connect
La configurazione e le operazioni di manutenzione, spesso svolte in ambienti poco agevoli o confortevoli, sono ora più semplici per tutti i prodotti Salupo dotati di moduli di comunicazione GPRS o Ethernet. Di fatto è possibile collegarsi ad essi tramite il sito www.salupo.it, accessibile da smartphone, tablet e PC con un qualsiasi web browser. -
Page 6: Configurazione Espansione Gprs
CONNETTORE FEMMINA SMA ANTENNA Prima di procedere con la registrazione del prodotto sul portale SALUPO CONNECT (https://www.salupo.it) bisogna configurare in modo corretto il modulo GPRS. Prima di dare inizio alla configurazione assicurarsi che la SIM abbia la richiesta del PIN disattivata. - Page 7 5 - Attendere che il modulo GPRS si sia agganciato alla rete GSM. Il LED DI STATO SEGNALE emetterà un lampeggio ogni 3 secondi. 6 - Attivare la connessione dati inviando un SMS alla SIM installata SMART CONTROL PLUS sull’espansione GPRS con l’APN del proprio operatore telefonico con la seguente dicitura: <apn<apnoperatore>...
-
Page 8: Registrazione Su Salupo Connect
6. REGISTRAZIONE SU SALUPO CONNECT Per accedere al portale bisogna effettuare la registrazione compilando tutti i campi richiesti e inserendo la matricola pervenuta in precedenza: Una volta effettuata la registrazione l’account sarà creato e verrà inviato un link di attivazione... -
Page 9: Programmazione Su Salupo Connect
7. PROGRAMMAZIONE SU SALUPO CONNECT ITALIANO Inserendo le proprie credenziali di accesso (e-mail e password) è possibile accedere alla piattaforma. Una volta eseguito l'accesso, l'utente vede la lista di tutti gli impianti registrati con il relativo stato (Online/Offline), il relativo funzionamento (Regolare/Allarme) e può aggiungere altri impianti non ancora registrati. - Page 10 7. PROGRAMMAZIONE SU SALUPO CONNECT Da quì è possibile accedere nella sezione "Dettagli impianto" cliccando sull’apposito pulsante. Dettagli impianto Monitoraggio Setup quadro Storico Il menù “Dettagli impianto” permette di: 1. Inserire i dati relativi dell’impianto (il nome impianto è obbligatorio);...
- Page 11 7. PROGRAMMAZIONE SU SALUPO CONNECT ITALIANO Da quì è possibile accedere nella sezione “Setup quadro” cliccando sull’apposito pulsante. Storico Dettagli impianto Monitoraggio Setup quadro Il menù “Setup quadro” permette di: 1. Programmare gli ingressi digitali; Ogni ingresso digitale può essere associato ad un’uscita digitale, in modo da gestirla al variare del segnale di ingresso.
-
Page 12: Monitoraggio Su Salupo Connect
7. PROGRAMMAZIONE SU SALUPO CONNECT Seleziona icona. Cliccando sull’icona degli ingressi o delle uscite selezionate si apre un pop-up dove sarà possibile selezionare l’icona più appropriata. 8. MONITORAGGIO SU SALUPO CONNECT Da quì è possibile accedere nella sezione “Monitoraggio” cliccando sull’apposito pulsante. -
Page 13: Schermate Setup
9. SCHERMATE SETUP ITALIANO IDIOMA ESPANOL V .1.0 ACCENSIONE QUADRO LANGUE FRANCAISE V.1.0 LANGUAGE ENGLISH V.1.0 SETUP PREMI QUESTA SCHERMATA LINGUA VISUALIZZA LA MATRICOLA PAGE + PAGE 10s ITALIANO V.1.0 DELL’IMPIANTO. SARÀ PRESENTE SOLO DOPO AVER ESEGUITO LA PROGRAMMAZIONE RIPORTATA NEL CAPITOLO 5. MATRICOLA LINGUA x x x x x x... - Page 14 2. Warnings 3. Wiring diagram Wiring diagram SC100.29/xx 4. Salupo Connect platform 5. GPRS expansion configuration 6. Registration on Salupo Connect 7. Programming on Salupo Connect 8. Monitoring on Salupo Connect 9. Setup screens 10. Functioning 11. Disposal of electrical & electronic equipment...
- Page 15 1. GENERAL INSTRUCTIONS FOR INSTALLING ENGLISH Make sure power supply is protected up to standard depending on application. Make sure that the loads connected to the relay do not exceed 5A per output. Install the control panel in an environment appropriate to its IP65 degree of protection. To fix the enclosure, use the brackets for the boxes 03-04 and the special predispositions for the remaining boxes.
- Page 16 3. WIRING DIAGRAM Wiring diagram SC100.29/xx EXPANSION COMMUNICATION 9 10 11 12 DIGITAL INPUT DIGITAL INPUT DIGITAL INPUT INPUT 4-20mA OUT 1 OUT 2 OUT 3 OUT 4 24Vdc 230Vac COMMON INPUTS POWER SUPPLY 1..12 DIGITAL INPUTS 230 Vac 50/60 Hz (SC100.29/230) 1 - 2 - 3 - 4 4-20mA INPUTS OUT 1 - 2 - 3 - 4...
- Page 17 Salupo products equipped with GPRS or Ethernet communication modules. Indeed, you can connect to Salupo devices through the www.salupo.it site, accessible from a on smartphone, tablet and PC via a common web browser. Through SALUPO CONNECT you can change the setup parameters, change the operation status of the motors and check the measurements read by the devices.
- Page 18 LED DI STATO SEGNALE CONNETTORE FEMMINA SMA ANTENNA Before proceeding with registering the product on the SALUPO CONNECT portal (https://www.salupo.it), the GPRS module must be configured correctly. Before starting the configuration make sure that the SIM has the PIN request disabled.
- Page 19 5 - Wait for the GPRS module to connect to the GSM network. The SIGNAL STATUS LED will flash every 3 seconds. 6 - Activate the data connection by sending an SMS to the SMART CONTROL PLUS installed SIM on GPRS expansion with the APN of your telephone operator with the following wording: <apn <apnoperatore>...
- Page 20 6. REGISTRATION ON SALUPO CONNECT To access the portal, you must register by filling in all the required fields and entering the serial number received previously: Login Registration New user registration Name: Name: Surname: Surname: e-mail: e-mail: Password: Password: Repeat password:...
- Page 21 7. PROGRAMMING ON SALUPO CONNECT ENGLISH By entering your login credentials (e-mail and password) you can access the platform. Registration Reserved area You are not registered Sign in Access Remember username I forgot the password Once logged in, the user sees the list of all registered systems with their status (Online / Offline), their operation (Regular / Alarm) and can add other systems not yet registered.
- Page 22 7. PROGRAMMING ON SALUPO CONNECT From here you can access the "System details" section by clicking on the appropriate button. System details Monitoring Control panel Setup History The "System details" menu allows you to: 1. Enter the data relating to the system (the system name is mandatory);...
- Page 23 7. PROGRAMMING ON SALUPO CONNECT ENGLISH From here you can access the "Control Panel Setup" section by clicking on the appropriate button. System details Monitoring Control panel Setup History The "Control Panel setup" menu allows you to: 1. Program the digital inputs;...
- Page 24 7. PROGRAMMING ON SALUPO CONNECT Select icon. By clicking on the icon of the selected inputs or outputs, a pop-up opens where you can select the most appropriate icon. 8. MONITORING ON SALUPO CONNECT From here you can access the "Monitoring" section by clicking on the appropriate button.
- Page 25 9. SETUP SCREENS ENGLISH IDIOMA ESPANOL V .1.0 IGNITION CONTROL PANEL LANGUE FRANCAISE V.1.0 LANGUAGE ENGLISH V.1.0 SETUP PRESS THIS SCREEN SHOWS THE LINGUA PAGE + PAGE 10s SERIAL NUMBER OF THE PLANT. ITALIANO V.1.0 IT WILL BE PRESENT ONLY AFTER HAVING PERFORMED PROGRAMMING REPORTED IN CHAPTER 5.
- Page 26 98070 Rocca di Capri Leone (ME) Dichiara che: I dispositivi SMART CONTROL PLUS Monofase e Trifase sono conformi ai requisiti di protezione in materia di sicurezza (bassa tensione) e di compatibilità elettromagnetica specifici previsti dalle Direttive della Comunità Europea 2006/95/CEE del 16 Gennaio 2007, 2004/108/CE del 10 Novembre 2007, 93/68/CEE del 22 Luglio 1993.
- Page 27 NOTES ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________...
- Page 28 Via Pietra di Roma (z.ind.) 98070 Torrenova (ME) ITALY Tel.:+39 - 0941 - 950216 Fax:+39 - 0941 - 958777 www.salupoquadri.com e-mail: info@salupoquadri.com...
