Summary of Contents for IKEA RYTMISK

  • Page 1 RYTMISK...
  • Page 3 ESPAÑOL ENGLISH El centro de atención al cliente posventa de IKEA te ayudará por teléfono con la solución de problemas básica de tus electrodomésticos en el momento de la solicitud de servicio. Consulte www.IKEA.com y seleccione su tienda local para conocer los números de...

  • Page 4: Table Of Contents

    Descripción del producto Eficiencia Energética Panel de mandos Aspectos Ambientales Sugerencias generales Garantía IKEA Limpieza y mantenimiento Informaciones sobre la seguridad Para su propia seguridad y para garantizar el correcto fun- cionamiento del aparato, lea atentamente este manual an- tes de la instalación y puesta en marcha. Guarde siempre es- tas instrucciones con el aparato, incluso si se cede o transfie- re a terceros.
  • Page 5 ESPAÑOL la placa colocada en el interior de la campana. • Los dispositivos de seccionamiento deben montarse en la ins- talación fija de acuerdo con las normas sobre sistemas de ca- bleado. • Para los aparatos de Clase I, compruebe que la red de alimen- tación de la casa tenga una conexión a tierra adecuada.
  • Page 6 ESPAÑOL les. ADVERTENCIA: antes de instalar la campana, retire las pelí- culas de protección. • Use solo tornillos y accesorios metálicos adecuados para la campana. ADVERTENCIA: la falta de instalación de los tornillos o de los dispositivos de fijación conformes con estas instrucciones puede causar riesgos de descargas eléctricas.

  • Page 7: Informaciones Generales

    ESPAÑOL especificado (peligro de incendio). • Debe haber presente una adecuada ventilación en el local cuando la campana es utilizada contemporáneamente con aparatos que utilizan gases u otros combustibles (no aplica a aparatos que descargan únicamente el aire en el local). •...
  • Page 8 ESPAÑOL campana. Asegúrese de que el tubo de Importante: Si la campana no viene con descarga esté correctamente instalado en la filtros de carbón, estos deben pedirse y salida del aire, utilizando un sistema de colocarse antes de utilizar el aparato. Los conexión adecuado.

  • Page 9: Descripción Del Producto

    ESPAÑOL Descripción del producto Chimenea superior Chimenea inferior Cuerpo de la campana Iluminación Filtro de grasa Cuadro de mandos Panel de mandos Para encender las luces, empuje el pomo y suéltelo para que salga de su lugar. Para apagar las luces, empuje de nuevo el pomo hacia el interior, regresándolo a la posición de apagado. Regulación ve- Empuje el pomo y suéltelo de modo que salga de su lugar, luego gire el pomo para seleccionar una de las locidad motor...

  • Page 10: Sugerencias Generales

    ESPAÑOL Sugerencias generales • Accione la campana a velocidad mínima sea necesario para mantener una buena cuando se comienza a cocinar y manténga- eficiencia de la reducción de los olores. la en funcionamiento por algunos minutos • Limpie el filtro o los filtros de grasa cuando después del final de la cocción.
  • Page 11 ESPAÑOL Vol- Dimen- Lám- Absor- Código IL- taje sión para ción (W) xión (mm) DRBB/ 220- 107x37 F-4-220-240- E14-35/100...

  • Page 12: Qué Hacer Si

    ESPAÑOL Qué hacer si... Si hay una falla, primero intente encontrar En caso de uso inadecuado del aparato o una solución usted mismo. Si no logra de instalación realizada no respetando las resolver el problema usted mismo, póngase instrucciones de montaje, podría ser en contacto con un centro de asistencia necesario pagar la visita del técnico del autorizado.

  • Page 13: Datos Técnicos

    ESPAÑOL Datos técnicos Unidad Valor Campana montada en la pa- Tipo de producto Ancho Profundidad Dimensiones 630 / 995 Altura de descarga mín/máx 715 / 995 Altura de recirculación mín/máx m3/h Capacidad de aire máx* - Descarga Nivel máx de ruido - Descarga m3/h Capacidad de aire máx*- Recirculación Nivel máx de ruido* - Recirculación...

  • Page 14: Eficiencia Energética

    ESPAÑOL Eficiencia Energética Unidad Valor Informaciones sobre el producto según el reglamento UE n° 66/2014 IKEA Nombre del proveedor RYTMISK Identificación del modelo 405.136.06 kWh/a Consumo energético anual Coeficiente de incremento del tiempo 18,2 Eficiencia fluidodinámica 67,9 Índice de eficiencia energética m³/h...

  • Page 15: Aspectos Ambientales

    ¿Qué no cubre la garantía? venta IKEA. La garantía es válida solo para los • Desgaste normal. electrodomésticos destinados al uso • Los daños causados deliberadamente o doméstico.
  • Page 16 IKEA. El servicio no IKEA. Sin embargo, si un proveedor de ser- suministrará asistencia ni aclaratorias sobre: vicios designado por IKEA o su socio de ser- • instalación de cocinas completas IKEA; vicios autorizado lleva a cabo una repara- •...
  • Page 17 Antes de contactarnos, asegúrese de de montaje y/o el Manual de uso antes de tener a mano el código de producto IKEA (8 contactarnos. dígitos) y el número de serie (código 8 dígitos que se encuentra en la placa) del aparato que necesita nuestra asistencia.

  • Page 18: Safety Information

    Product description Energy efficiency Control panel Environmental aspects General tips IKEA guarantee Cleaning and maintenance Safety information For your own safety and correct operation of the appliance, please read this manual carefully before installation and op- eration. Always keep these instructions together with the appliance, even if it is sold or transferred to third parties.
  • Page 19 ENGLISH cording to the wiring system regulations. • For Class I appliances, check that the domestic power supply has a suitable earthing connection. • Connect the hood to the flue with a pipe with a minimum dia- meter of 120 mm. The fume path must be as short as possible. •...
  • Page 20 ENGLISH WARNING: failure to install the screws or fixing devices in ac- cordance with these instructions may result in electrical haz- ards. • Connect the hood to the power supply by means of a bipolar switch with a distance between the contacts of at least 3 mm. •...

  • Page 21: General Information

    ENGLISH the safe operation of appliances which burn gas or other fuels (including those in other rooms) due to the backflow of com- bustion gases. These gases can cause carbon monoxide pois- oning. After installing a kitchen extractor hood or any other cooking fume extractor, make sure that the gas appliances are tested by a certified technician to guarantee that there is no backflow of combustion gases.

  • Page 22: Product Description

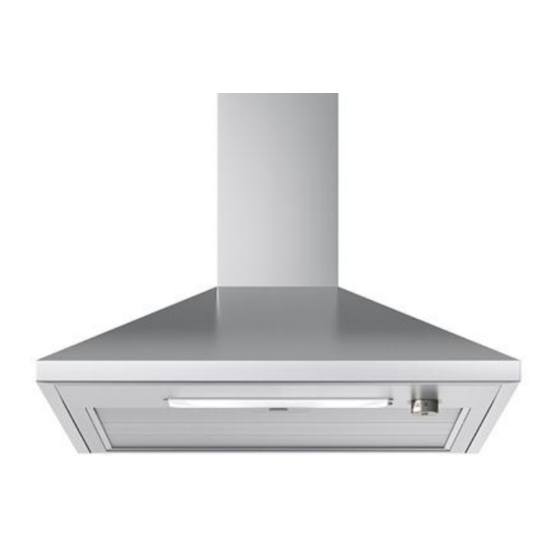

    ENGLISH Product description Upper chimney Lower chimney Hood body Lighting Grease filter Control panel Control panel To turn on the lights, press the hand grip and release it so that it comes out of its housing. Light To turn off the lights, press the hand grip in again, putting it back in the off position. Motor speed Push the hand grip and release it so that it comes out of its housing, then turn the hand grip to select one adjustment...

  • Page 23: General Tips

    ENGLISH General tips • Operate the hood at minimum speed at the cessary to maintain good odour reduction start of cooking and keep it running for a efficiency. few minutes after cooking is finished. • Clean the grease filter or filters when ne- •...
  • Page 24 ENGLISH Con- Volt Dimen- Ligh Absorp- nec- sions ILCOS code tion (W) tion (mm) DRBB/ 220- 107x37 F-4-220-240- E14-35/100...

  • Page 25: What To Do If

    ENGLISH What to do if... If there is a fault, first try to find a solution In the event of improper use of the yourself. If you are unable to resolve the appliance or installation carried out without problem yourself, contact an authorised respecting the assembly instructions, it may service centre.

  • Page 26: Technical Data

    ENGLISH Technical data Unit Value Wall-mounted hood Type of product Width Depth Dimensions 630 / 995 Min./max. output height 715 / 995 Min./max. recirculation height m3/h Max air flow* - Output Max noise level* - Output m3/h Max air flow* - Recirculation Max noise level* - Recirculation Total power LED light...

  • Page 27: Energy Efficiency

    ENGLISH Energy efficiency Unit Value Product information according to EU regulation No. 66/2014 IKEA Supplier’s name RYTMISK Model id 405.136.06 kWh/a Annual energy consumption Time increase factor 18.2 Fluid dynamics efficiency 67.9 Energy efficiency index m³/h 223.0 Air flow measured at the optimum efficiency point Air pressure measured at the optimum efficiency point m³/h...

  • Page 28: Environmental Aspects

    Who provides support? warranty. If so, the IKEA service provider or its authorised service partner, through its Customer support will be provided by the service centres, will, at its sole discretion,...
  • Page 29 The service will not provide support ranty. or clarifications about: • Cost of initial installation of the IKEA appli- ance. If an IKEA-appointed service provider • the installation of complete IKEA kitchens; or its authorised service partner repairs or •...
  • Page 30 How to contact us if you need our Before you call us, make sure you have intervention the IKEA item number (8-digit code) and the serial number (8-digit code on the plate) of the appliance you are contacting our assistance about.
  • Page 32 23199 AA-2296417-1 Inter IKEA Systems B.V. 2021...
