RTL

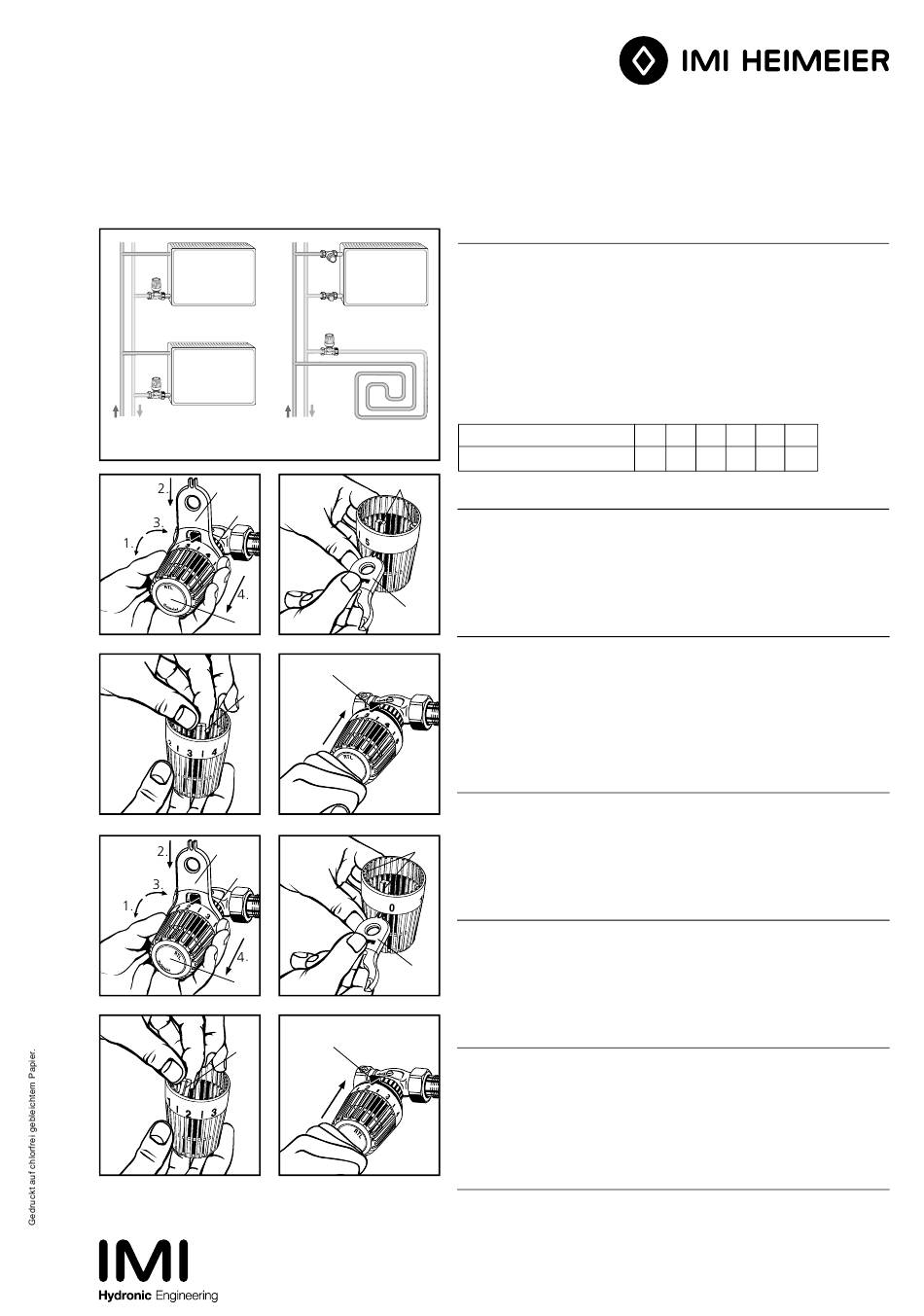

Rücklauftemperaturbegrenzer
Montage- und Bedienungsanleitung
�
A
�
�
1
4
3
�
�
5
4
7
Technische Änderungen vorbehalten.
�
B
4
2
5
4
4
6
5
8
IMI Hydronic Engineering Deutschland GmbH • Postfach 1124 · 59592 Erwitte
Anwendung
Der Rücklauftemperaturbegrenzer RTL wird u. a. zur Rücklauftemperatur-
begrenzung bei Heizkörpern �
oder bei kombinierten Fuß boden-Radiator-
A
heizungsanlagen zur Temperierung kleinerer Fuß bodenflächen (bis ca. 15 m
eingesetzt. Es wird stets die Rück lauftemperatur geregelt. Daher ist bei
�
B
Fußbodenheizungen zu berück sichtigen, dass die von der Anlage gefahrene
Vorlauftemperatur für den Systemaufbau der Fuß bodenheizung geeignet ist. Bitte
beachten, dass der eingestellte Sollwert nicht unter der Umgebungs temperatur
des Rücklauftemperaturbegrenzers liegt, da dieser dann nicht mehr öffnet (Ein-
bauort berücksichtigen). Dieses kann auch der Fall sein, wenn der Rücklauf-
temperaturbegrenzer durch Übertragungswärme beeinflusst wird, z. B. bei direkter
Montage an den Rücklaufsammler von Fußboden-Heizkreisverteilern.
Einstellung
Merkzahl
Rücklauftemperatur t
R
[º C]
Empfehlung: Gewünschte Rücklauf temperatur auf entsprechende Merkzahl begrenzen oder blockieren.
Verdeckte Begrenzung oder Blockierung einer Einstellung
Der Rücklauftemperaturbegrenzer RTL wird werkseitig mit zwei Anschlag clips gelie-
fert. Diese sind innerhalb der Skalenhaube zunächst rechts neben Merkzahl 5 und
links neben Merkzahl 0 montiert. Mit ihnen kann eine verdeckte Begrenzung oder
Blockierung der optimalen Temperatureinstellung vorgenommen werden.
� Skalenhaube
RTL-Kopfunterteil
� Lösevorrichtung
Anschlagclips
Abziehen der Skalenhaube
Um die verdeckte Begrenzung oder Blockierung einer Einstellung vornehmen zu kön-
nen, muss zuerst die Skalenhaube des RTL wie folgt abgezogen werden:
RTL auf Merkzahl 5 stellen. Lösevorrichtung (Art.-Nr. 6000-00.138) über dem
Einstellpfeil, zwischen Skalenhaube und RTL-Kopfunterteil, einstecken. Skalen-haube
im Uhrzeigersinn bis über den spürbaren Widerstand drehen (Abb. 1). Anschließend
RTL auf die Temperatur einstellen, die Begrenzt oder Blockiert werden soll, z. B.:
Merkzahl 3 � 30 °C (Abb. 1) bzw. Merkzahl 2 � 20 °C (Abb. 5).
Erst jetzt Skalenhaube abziehen (Abb. 1 bzw. 5) und Begrenzung oder Blockierung
wie nachfolgend beschrieben durchführen.
Obere Begrenzung des Temperaturbereiches
z. B. auf Merkzahl 3 � 30 °C.
Anschlagclip aus der Position rechts neben Merkzahl 5 mit Lösevorrichtung nach
oben schieben und heraus nehmen (Abb. 2). Anschließend Anschlagclip auf den 2.
Steg rechts neben Merkzahl 3 schieben bis Einrastung erfolgt (Abb. 3).
Skalenhaube so wieder aufsetzen, dass die Merkzahl 3 mit dem Einstellpfeil über-
einstimmt. Skalenhaube kräftig aufdrücken, bis Einrastung erfolgt (Abb. 4).
Einstellungen, die über Merkzahl 3 liegen, sind jetzt nicht mehr möglich.
Untere Begrenzung des Temperaturbereiches
z. B. auf Merkzahl 2 � 20 °C.
Anschlagclip aus der Position links neben Merkzahl 0 mit Lösevorrichtung nach
oben schieben und herausnehmen (Abb. 6). Anschließend Anschlagclip auf den 2.
Steg links neben Merkzahl 2 schieben bis Einrastung erfolgt (Abb 7).
Skalenhaube so wieder aufsetzen, dass die Merkzahl 2 mit dem Einstellpfeil über-
einstimmt. Skalenhaube kräftig aufdrücken, bis Einrastung erfolgt (Abb. 8).
Einstellungen, die unter Merkzahl 2 liegen, sind jetzt nicht mehr möglich.
Blockierung einer Einstellung
z. B. auf Merkzahl 3 � 30 °C.
Anschlagclips aus den Positionen rechts neben Merkzahl 5 und links neben Merk zahl
0 mit Lösevorrichtung nach oben schieben und herausnehmen (Abb. 2). Anschließend
einen Anschlagclip auf den 2. Steg links neben Merkzahl 3 und den anderen auf den 2.
Steg rechts neben Merkzahl 3 schieben bis Einrastung erfolgt (Abb. 3).
Skalenhaube so wieder aufsetzen, dass die Merkzahl 3 mit dem Einstellpfeil über-
einstimmt. Skalenhaube kräftig aufdrücken, bis Einrastung erfolgt (Abb. 4).
Nun lässt sich der RTL nicht mehr verstellen.
Grundeinstellung
Grundeinstellung bei verstelltem Regulierkopf bzw. falsch aufgesetzter Skalen haube
siehe Prospekt „Montage- und Bedienungsanleitung" (bei Bedienung Thermostat-Kopf K).
