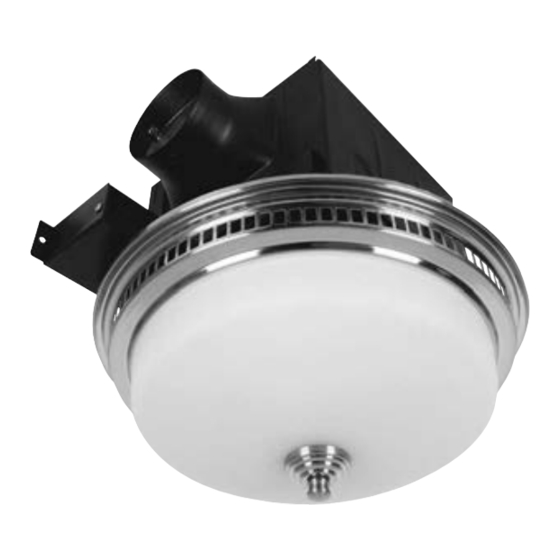

Ventilateur de salle de bains
avec éclairage
110 PCM
Guide d'installation
3291025
IMPORTANT :
Veuillez lire les instructions qui suivent et conserver ce guide.
AVIS :
À l'installateur : remettez ce guide au propriétaire.
Au propriétaire : conservez ce guide pour référence ultérieure.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEKTRA PRO 3291025
Summary of Contents for NEKTRA PRO 3291025

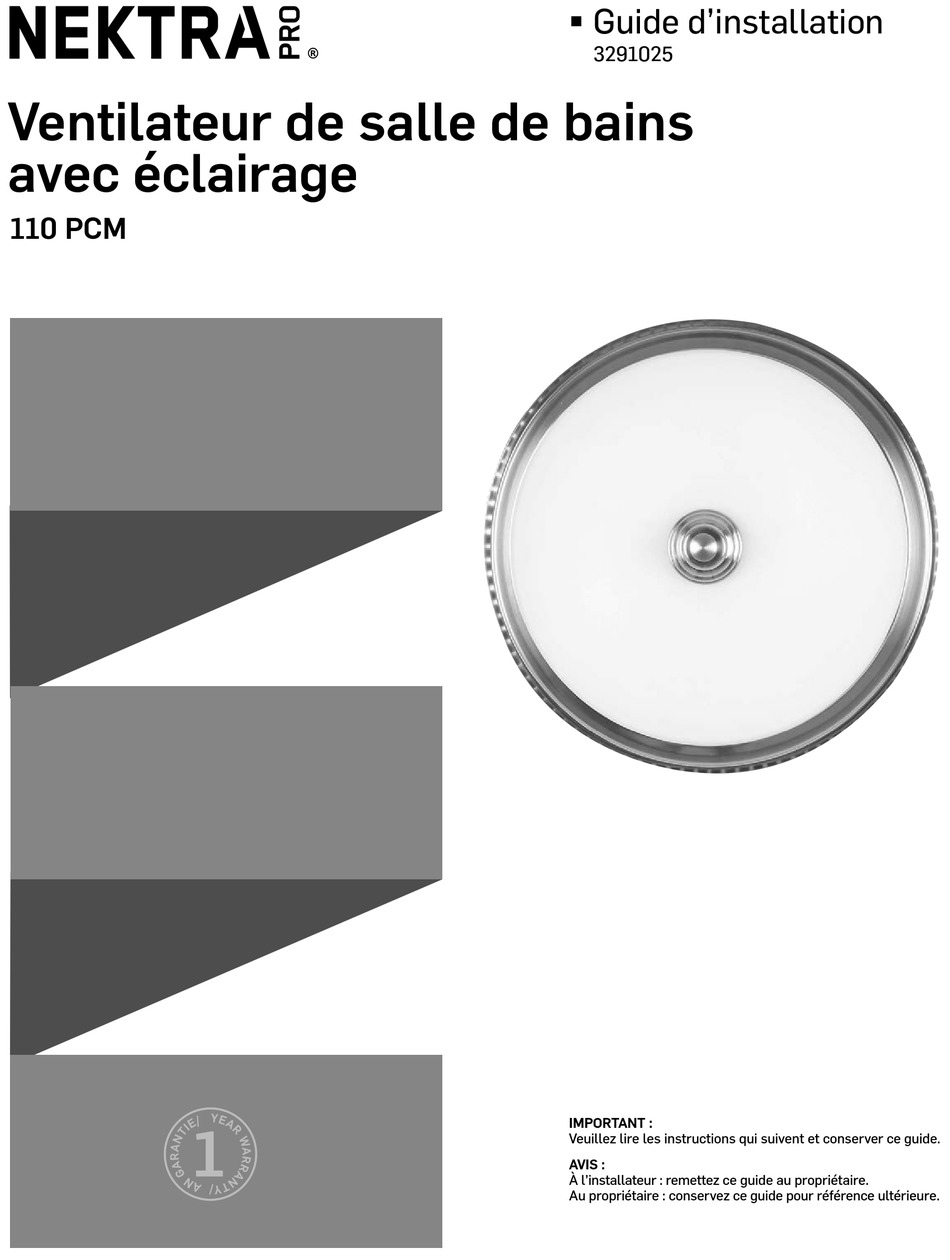

- Page 1 Guide d’installation 3291025 Ventilateur de salle de bains avec éclairage 110 PCM IMPORTANT : Veuillez lire les instructions qui suivent et conserver ce guide. AVIS : À l’installateur : remettez ce guide au propriétaire. Au propriétaire : conservez ce guide pour référence ultérieure.
- Page 2 Ventilateur de salle de bains avec éclairage VEUILLEZ LIRE LES INSTRUCTIONS QUI SUIVENT ET CONSERVER CE GUIDE Veuillez lire attentivement les instructions avant d’installer ce ventilateur, de le faire fonctionner ou de l’entretenir. En ne vous conformant pas à ces instructions, des blessures ou des dommages matériels pourraient survenir.
- Page 3 Consignes de sécurité et mises en garde 21. Avant toute maintenance ou nettoyage sur cet appareil, coupez le courant au panneau électrique et verrouillez le disjoncteur pour empêcher toute remise sous tension accidentelle. Si le disjoncteur AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE, ne peut pas être verrouillé, attachez solidement un dispositif DE CHOC ÉLECTRIQUE OU DE BLESSURES, d’avertissement bien visible, comme une étiquette,...
- Page 4 ▪ Schéma de câblage Boîtier des ampoules 120 V, 60 Hz Jusqu’à 9 W Jusqu’à 9 W vers le commutateur vers le neutre vers le neutre Fil noir vers le commutateur Condensateur Fil blanc prolongeant la durée Moteur vers le neutre de vie utile du moteur Fil vert vers la mise à...
- Page 5 4. Installez un conduit rond et fixez-le avec du ruban à conduit 6. Placez l'abat-jour en verre à l'aide de la vis et du fleuron (ill. E). ou un collier de serrage. 5. Attachez la grille au boîtier et installez les ampoules à...
- Page 6 Garantie limitée d’un an NOVELCA offre une garantie limitée au présent produit (le « Produit »), La présente Garantie limitée ne s’applique pas : 1) aux pièces consomptibles; et ce, pour une durée d’un (1) an à compter de la date d’achat du Produit, 2) à...
- Page 7 Installation Guide 3291025 Bathroom Fan with Light 110 CFM IMPORTANT: Please read and keep this guide. NOTICE: To the installer: you must leave this guide with the owner. To the owner: keep this guide for future reference.
- Page 8 Bathroom Fan with Light YOU MUST READ AND SAVE THESE INSTRUCTIONS Please read these instructions carefully before installing, operating or servicing the fan. Failure to comply with the instructions contained herein could result in personal injury or property damage. We recommend that you keep this guide for future reference.
- Page 9 Safety information and warnings WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 21. Switch power off at service panel and lock the service disconnecting 16. Use this unit in the manner intended by the manufacturer. If you have means to prevent power from being switched on accidentally.
- Page 10 Wiring diagram ▪ Light housing 120 V AC 60 Hz Up to 9 W Up to 9 W to switch to neutral to ground Black wire to switch White wire Capacitor for long life Motor to neutral of motor Green wire to ground Fan housing Junction box...
- Page 11 4. Install a circular duct and secure it with duct tape or clamps. 6. Fasten the glass shade with the finial and the screw (Fig. E). 5. Mount screen to the fan housing and install the GU24 9 W LED bulbs (Fig. D) Figure E Figure D 7.
- Page 12 One year limited warranty NOVELCA offers a limited warranty for this product (hereafter: the “Product”) This limited warranty is not applicable: 1) to consumable parts; for one (1) year from the date of purchase of this Product, with the 2) to normal wear;...
