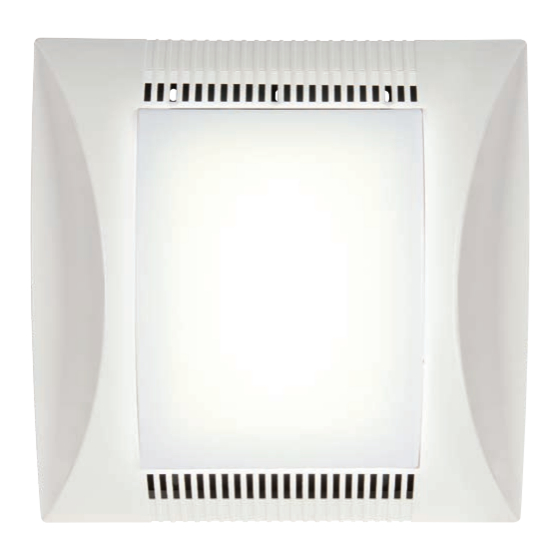

Ventilateur de salle de bains
avec éclairage
110 PCM
Guide d'installation
3291021
IMPORTANT :
Veuillez lire les instructions qui suivent et conserver ce guide.
AVIS :
À l'installateur : remettez ce guide au propriétaire.
Au propriétaire : conservez ce guide pour référence ultérieure.
Advertisement
Related Manuals for NEKTRA PRO 3291021
Summary of Contents for NEKTRA PRO 3291021

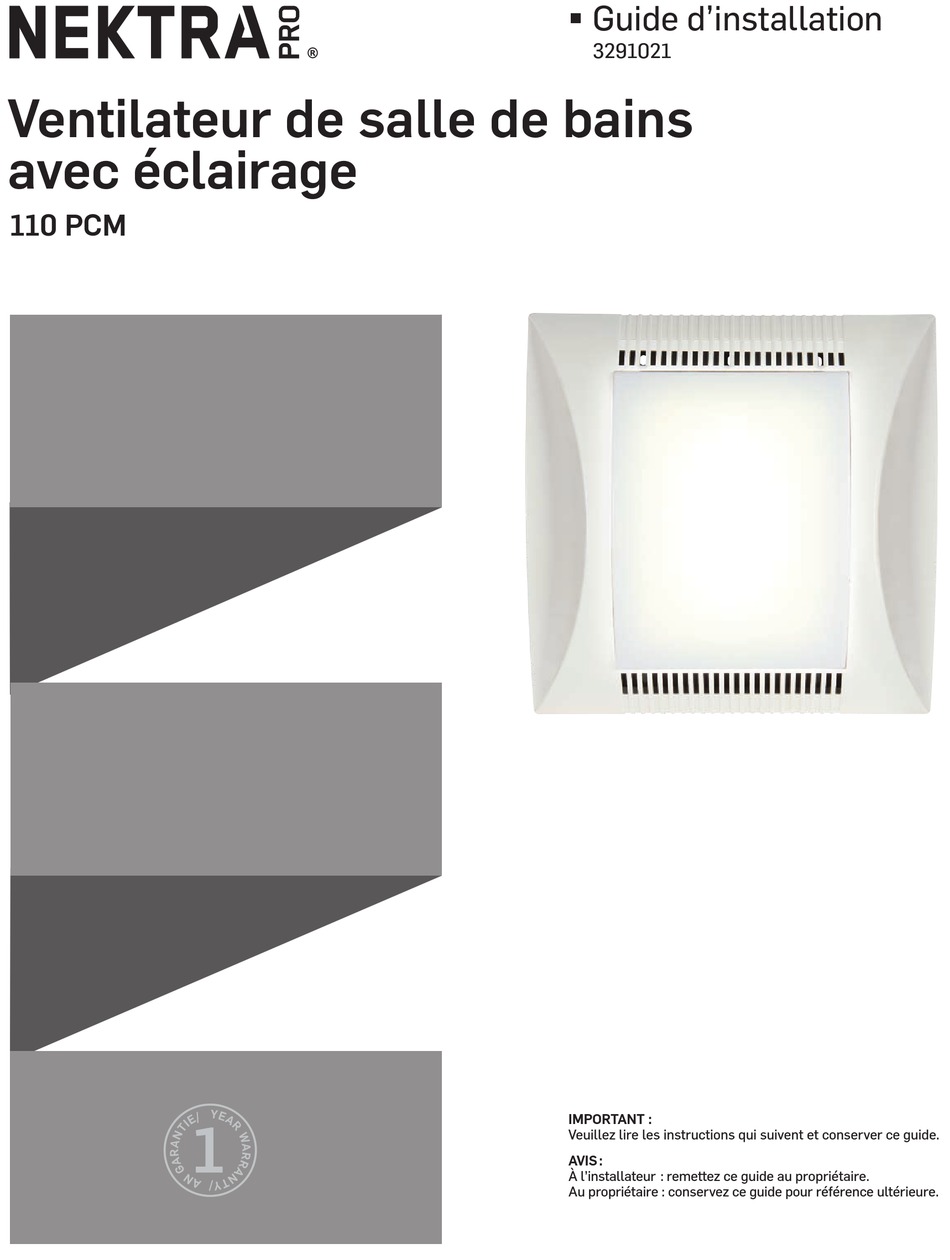

- Page 1 Guide d’installation 3291021 Ventilateur de salle de bains avec éclairage 110 PCM IMPORTANT : Veuillez lire les instructions qui suivent et conserver ce guide. AVIS : À l’installateur : remettez ce guide au propriétaire. Au propriétaire : conservez ce guide pour référence ultérieure.
- Page 2 Ventilateur de salle de bains avec éclairage ▪ VEUILLEZ LIRE LES INSTRUCTIONS QUI SUIVENT ET CONSERVER CE GUIDE Veuillez lire attentivement les instructions avant d’installer ce ventilateur, de le faire fonctionner ou de l’entretenir. En ne vous conformant pas à ces instructions, des blessures ou des dommages matériels pourraient survenir.
- Page 3 Consignes de sécurité et mises en garde ▪ AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE, 21. Avant toute maintenance ou nettoyage sur cet appareil, coupez DE CHOC ÉLECTRIQUE OU DE BLESSURES, le courant au panneau électrique et verrouillez le disjoncteur pour OBSERVEZ LES CONSIGNES SUIVANTES : empêcher toute remise sous tension accidentelle.
- Page 4 Schéma de câblage Boîtier des ampoules 120 V, 60 Hz ▪ Jusqu’à 9 W Jusqu’à 9 W vers le commutateur vers le neutre vers le neutre Fil noir vers le commutateur Condensateur Fil blanc prolongeant la durée Moteur vers le neutre de vie utile du moteur Fil vert vers la mise à...
- Page 5 4. Installez un conduit rond et fixez-le avec du ruban à conduit 6. Placez la tige de ressort et insérez-la dans l’espace prévu à l’intérieur ou un collier de serrage. du boîtier du ventilateur, à côté du moteur (ill. E). 5.
- Page 6 Entretien MISE EN GARDE – ÉLECTRICITÉ Avant de procéder à l’entretien ou au nettoyage de cet appareil, coupez toujours le courant et consultez les consignes de sécurité aux pages 2 et 3. Un entretien annuel est requis. 1. Enlever la grille en tirant et en pressant le support du ressort (ill. F). 2.
- Page 7 Installation Guide 3291021 Bathroom Fan with Light 110 CFM IMPORTANT: Please read and keep this guide. NOTICE: To the installer: you must leave this guide with the owner. To the owner: keep this guide for future reference.
- Page 8 Bathroom Fan with Light ▪ YOU MUST READ AND SAVE THESE INSTRUCTIONS Please read these instructions carefully before installing, operating or servicing the fan. Failure to comply with the instructions contained herein could result in personal injury or property damage. We recommend that you keep this guide for future reference.
- Page 9 Safety information and warnings ▪ WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 21. Switch power off at service panel and lock the service disconnecting 16. Use this unit in the manner intended by the manufacturer. If you have means to prevent power from being switched on accidentally.
- Page 10 Wiring diagram ▪ Light housing 120 V AC 60 Hz Up to 9 W Up to 9 W to switch to neutral to ground Black wire to switch White wire Capacitor for long life Motor to neutral of motor Green wire to ground Fan housing Junction box...
- Page 11 4. Install a circular duct and secure it with duct tape or clamps. 6. Pinch mounting springs and insert into narrow rectangular slots inside the fan housing next to the fan motor (Fig. E). 5. Install the GU24 9 W LED bulbs (Fig. D) 7.
- Page 12 Maintenance ELECTRICAL WARNING Always disconnect the power supply prior to servicing. See safety information on pages 2 and 3 before proceeding. Routine maintenance should be done at least once a year. 1. Remove the screen by squeezing the spring and pulling down (Fig. F). 2.
