FUNCIONAMIENTO DEL ARADO MECÁNICO

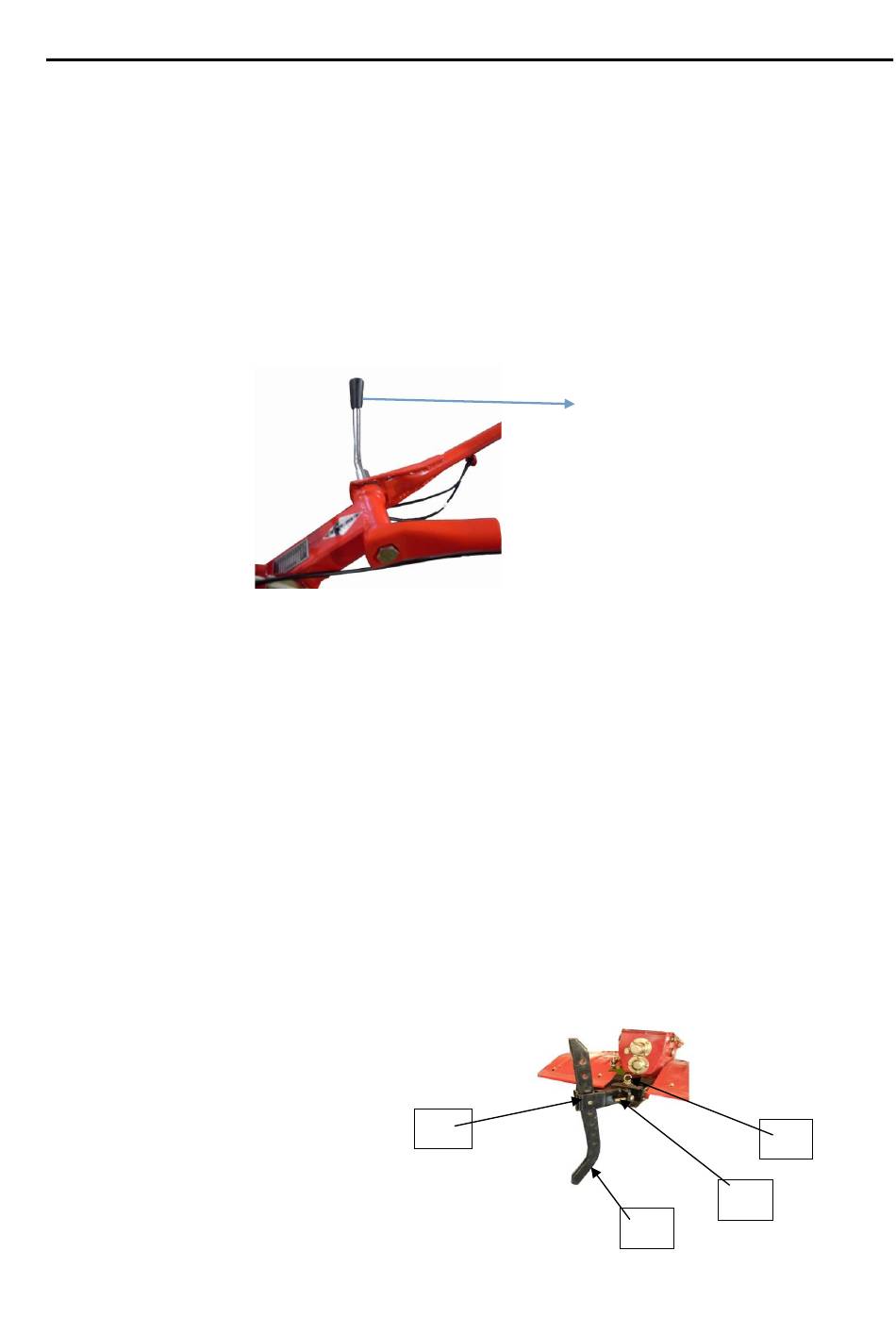

1. Ajuste del Altura del Manillar
CUIDADO:
Antes de ajustar el manillar, poner el arado mecánico en terreno firme y
estable para prevenir el colapso accidental del manillar.
Para ajustar el altura del manillar, soltar el regulador y seleccionar los agujeros
apropiados. Después apretar el regulador.
(1) REGULADOR
2. Ajuste de la Profundidad de Fresado
Poner el accesorio de enganche en la manivela de enganche con la clavija de enganche.
El ajuste de profundidad de fresado puede ser ajustado de la siguiente forma:
Sacar el pino y la cavilla de seguridad soltando el perno que coge la barra de soporte y
haciendo deslizar la barra abajo o arriba, conforme necesario.
CLAVIJA DE ENGANCHE
(1)
CLAVIJA DE SEGURIDAD
(2)
RAYADOR
(3)
PINO
(4)
(1)
(4)
(1)
(2)
(3)
