CONIC ART LED TRIANGLE Instruction Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
ART LED TRIANGLE
CONIC
Instruc(on manual
使⽤说明书

Advertisement

loading
Need help?

Need help?

Do you have a question about the ART LED TRIANGLE and is the answer not in the manual?

Questions and answers

Related Manuals for CONIC ART LED TRIANGLE

Summary of Contents for CONIC ART LED TRIANGLE

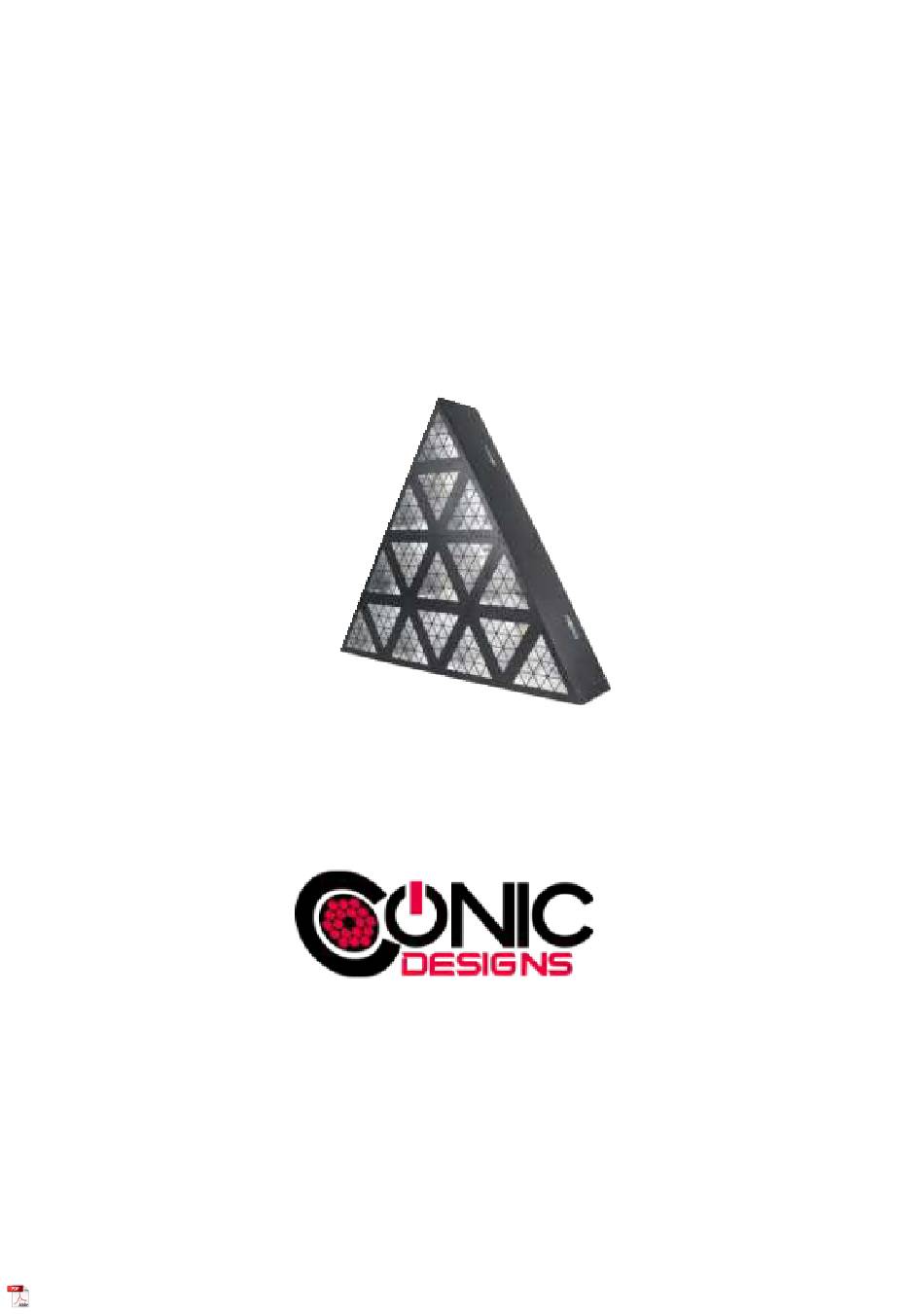

  • Page 1 ART LED TRIANGLE CONIC Instruc(on manual 使⽤说明书...
  • Page 2 prompt Please read this safety rule carefully before use. After the equipment has been transported to the destination of use, please carefully open the package and take out the equipment. If you find any defects, you should immediately contact the shipping company and complain according to the defect. Confirm that this equipment is intact when it leaves the factory.
  • Page 3 提示 使⽤前请仔细阅读此安全规则。 该设备已经通过运输到过使⽤⽬的地后，请⼩⼼打开包装并取出设备如发现任何缺损，应⽴即 联 系货运公司并按照缺损情况进⾏投诉。确认此设备在出⼚时为完好⽆损。 请检查接收的设备是否与货运单中登记的货物相符，以及货运单中登记货物 与 您的订购的货物相符，如有不符请⽴即联系您的供货商。 总述 此灯具专为室内外演出活动等设计的专业照明设备，是⼀款专业的特效背景复古灯，必须将标 记 为地级的电线接地线。 不要在此设备运⾏时打开外壳，以避免被电击。 在玻璃镜⽚发现明显缺损，应⽴即更换镜⽚并降低其功率，⽐如深刻的裂痕或刮痕。发光体在 ⾼ 热后出现损坏或扭曲变形应⽴即更换。需要在灯具内部进⾏检查、维护、修理等操作时，都 应交 由专业⼈⼠。 ⼀旦出现事故，在打开灯具外壳前应⾸先拔去电源线插头。 使⽤者应在此设备规定⽤途范围内进⾏操作，并核对设备的线路是否正确连接。请不要将该灯 具 置于多变的恶劣环境。 ⽣产商概不承担由于擅⾃更换其它类型光源⽽引起的损坏事故责任。 此灯具是⼀种专业设备，虽设计改良后的操作简单⽅便，但仍需要专业⼈⼠进⾏安装维护。 要点 电源线及其它连接装置对于设备都是很重要的，因其合理安排才导致设备的安全便利运 ⽤。 在拔插电源时必须⽤⼿持插头并拉出，切勿直接拉扯电源线。 勿在恶劣的环境下使⽤电源线，在安装前应检测，并在安装后保持周期性的检测切勿将电源线 及 其他信号线扎在⼀起，以防混淆。 电源连接 此灯具适应各国的常规电压，为了使⽤者的安全，务必保持地线（⻩绿⾊）接地。 警告∶ 内部带危险电压! First of all, thank you for choosing our company's product. Please read this instruction manual carefully and completely, and keep it properly for reference during use.
  • Page 4 3. Signal line --- 1 4. Instructions --- 1 copy 5. Hanger - 1 pair ⾸先感谢你选择了本公司的产品，请仔细完整地阅读这份使⽤说明⼿册，并妥善保管，以便使 ⽤ 时参考。本使⽤说明书中包含有关本产品的安装及使⽤⽅⾯的重要信息。安装及使⽤时请严 格遵 守这些相关的说明。 外观设计前卫，平衡感强，很好的稳定效果，⼤⽅得体，内部整体构造合理，简单，和谐。 产品按严格标准进⾏设计⽣产，完全符合国际标准 DMX512 协议，既可单台控制，也可以互 相联控使⽤，适⽤于⼤型⽂艺演出、室内外活动现场，建筑景观照明等场所使⽤。 本成介灯采⽤⾼精密配件。在收到产品时，请⼩⼼取放，检查产品是否有因运输⽽可能造成的 损 坏。并检查以下配件： 1 台 1.灯具 2.电源线---- 1 根 信号线--- 1 根 说明书 1 份 This product is a retro lamp with professional special effects.
  • Page 5 Note: For more safety, please hang and install this product away from aisles, seating areas, or areas within reach of people. Before hanging the product, make sure that the installation point can bear the weight of the product 10 times. Product installation must have double protection devices, such as safety ropes.
  • Page 6 特点： 此产品是⼀款复古三⻆形 LED 特效背景灯，主光使⽤ 16 颗 30W 1800K ⾦⻩⾊ LED 灯珠， 辅光使⽤ 576 颗 0.3W RGB 三合⼀ LED 灯珠，每个主光周围都有 36 颗，灯珠分 16 模组单 独可控，效果出众⽣动。 此灯具可以将多个灯具进⾏⽆缝拼接，也可以悬挂使⽤，可给舞台带来炫⽬多样式的效果。 此产品有很好的 LED 刷新频率,⽆闪烁，可以适合各种场合。 灯具可以设置信号保持功能，当与控台断开信号后，可以保持当前效果 外观设计前卫，平衡感强，很好的稳定效果，⼤⽅得体，内部整体构造合理，简单，和谐。 technical parameter 技术参数 Input voltage: AC100-240V, 50/60Hz Light source: main light: 16 PCS 30W golden light Auxiliary light: 576 0.3W RGB three-in-one LED lamp beads Main light color temperature: 1800K (other color temperatures are optional) Channel: 6/12/21/64/76 CH...
  • Page 7 Menu operation instructions 菜单操作说明 A．功能键 B．加键 C．减键 D．确认键 Operation instructions: Press function key A to cycle out different functions, press B or C key to modify its parameter value. Press D to confirm. 操作说明：按功能键 A 会循环出不同的功能，按 B 或 C 键即可修改其参数值。 按...
  • Page 8 中⽂ English DISPLAY（屏幕反 No/Yes(否/ 相） 是) SET(设 置) Signal Keep(信号保 No/Yes(否/ 持) 是) Slave（主从） No/Yes(否/ 是) Vx.xx INFO（信 Version(软件版 本) 息） Red(红⾊) Green(绿⾊) Blue(蓝⾊) MANUAL（⼿ 动） white（暖⾊） Strobe(频闪) RESET(复位) All Reset(整机复 No/Yes(否/是) 位) Channel 通道 4 channel mode 通道模式 CH 通 Function 功...
  • Page 9 0-255 0-100% Dimmer/总亮 度...
  • Page 10 0-19 No Effect/⽆作⽤ Strobe/频闪 20-255 Strobe slow to fast/由慢⾄快 0-255 0-100% Red/红 0-255 0-100% Green/绿 0-255 0-100% Blue/蓝 0-255 0-100% White/⽩ 12channel mode 通道模式 CH 通 Function 功能 DMX Value 数 Description 描述 道 值 0-255 0-100% Dimmer/总亮度 0-19 No Effect/⽆作⽤ Strobe/频闪...
  • Page 11 111-130 R 100%,G 0, B 100%-0 131-150 R 100% ,G 0-100% ,B 0-100% 151-170 R 100%-0 , G 100%-0 , B 100% 171-200 R 100%,G 100%, B 100% 201-205 Color 1（颜⾊） 206-210 Color 2（颜⾊） 211-215 Color 3（颜⾊） 216-220 Color 4（颜⾊） 221-225 Color 5（颜⾊）...
  • Page 12 Dimmer 背景⾊ 调光 0-10 No Function/⽆功能 11-15 Show1（场景） 16-20 Show2（场景） 21-25 Show3（场景） 26-30 Show4（场景） 31-35 Show5（场景） 36-40 Show6（场景） 41-45 Show7（场景） 46-50 Show8（场景） Show/内置程 51-55 Show9（场景） 序 56-60 Show10（场景） 61-65 Show11（场景） 66-70 Show12（场景） 71-75 Show13（场景） 76-80 Show14（场景） 81-85 Show15（场景） 86-90 Show16（场景） 91-95 Show17（场景）...
  • Page 13 101-105 Show19（场景） 106-110 Show20（场景） 111-115 Show21（场景） 116-120 Show22（场景） 121-125 Show23（场景） 126-130 Show24（场景） 131-135 Show25（场景） 136-140 Show26（场景） 141-145 Show27（场景） 146-150 Show28（场景） 151-155 Show29（场景） 156-160 Show30（场景） 161-165 Show31（场景） 166-170 Show32（场景） 171-175 Show33（场景） 176-180 Show34（场景） 181-185 Show35（场景） 186-190 Show36（场景） 191-195 Show37（场景） 196-200 Show38（场景） 201-205 Show39（场景）...
  • Page 14 206-210 Show40（场景） 211-215 Show41（场景） 216-220 Show42（场景） 221-235 Show43（场景） 236-245 Sound1（声控） 246-255 Sound2（声控） Show Speed/ Show Speed Slow to Fast/速度 程 0-255 由慢到快 序速度 21channel mode 通道模式 CH 通 Function 功能 DMX Value 数 Description 描述 道 值 0-255 0-100% Dimmer/总亮 度...
  • Page 15 116-130 131-145 146-160 161-175 R+G+W 176-190 R+B+W 191-205 G+B+W 206-255 R+G+B+W ： 0-10 No Function 11-25 24-40 Green 41-55 Blue 56-70 White 71-85 R +G 16 Color Select/ 86-100 模块颜⾊ 16 选 101-115 择 116-130 131-145 146-160 161-175 R+G+W 176-190 R+B+W...
  • Page 16 191-205 G+B+W 206-255 R+G+B+W Backgroun d Dimmer 0-255 0-100% 背景⾊调光 0-10 No Function/⽆功能 11-15 Show1（场景） 16-20 Show2（场景） 21-25 Show3（场景） 26-30 Show4（场景） 31-35 Show5（场景） 36-40 Show6（场景） 41-45 Show7（场景） Show 内置程 序 46-50 Show8（场景） 51-55 Show9（场景） 56-60 Show10（场景） 61-65 Show11（场景） 66-70 Show12（场景） 71-75 Show13（场景）...
  • Page 17 86-90 Show16（场景） 91-95 Show17（场景） 96-100 Show18（场景） 101-105 Show19（场景） 106-110 Show20（场景） 111-115 Show21（场景） 116-120 Show22（场景） 121-125 Show23（场景） 126-130 Show24（场景） 131-135 Show25（场景） 136-140 Show26（场景） 141-145 Show27（场景） 146-150 Show28（场景） 151-155 Show29（场景） 156-160 Show30（场景） 161-165 Show31（场景） 166-170 Show32（场景） 171-175 Show33（场景） 176-180 Show34（场景） 181-185 Show35（场景） 186-190 Show36（场景）...
  • Page 18 191-195 Show37（场景） 196-200 Show38（场景） 201-205 Show39（场景） 206-210 Show40（场景） 211-215 Show41（场景） 216-220 Show42（场景） 221-225 Show43（场景） 226-230 Sound1（声控） 231-235 Sound2（声控） 236-245 No Function/⽆功能 246-255 Show1（场景） Show Speed Slow to Fast 由慢 Show Speed 到 0-255 程序速度 快 64 channel mode 通道模式 CH 通 Function 功...
  • Page 19 Blue2 蓝 0-255 0-100% White2 ⽩ 0-255 0-100% … …… … … Red16 红 0-255 0-100% Green16 绿 0-255 0-100% Blue16 蓝 0-255 0-100% White16 ⽩ 0-255 0-100% 76 channel mode 通道模式 CH 通 Function 功能 DMX Value 数 Description 描述 道...
  • Page 20 91-110 R 0-100%, G 0, B 100% 111-130 R 100%,G 0, B 100%-0 131-150 R 100% ,G 0-100% ,B 0-100% 151-170 R 100%-0 , G 100%-0 , B 100% 171-200 R 100%,G 100%, B 100% 201-205 Color 1（颜⾊） 206-210 Color 2（颜⾊） 211-215 Color 3（颜⾊）...
  • Page 21 Background Dimmer 背景 0-255 0-100% ⾊调光 0-10 No Function/⽆功能 11-15 Show1（场景） 16-20 Show2（场景） 21-25 Show3（场景） 26-30 Show4（场景） 31-35 Show5（场景） 36-40 Show6（场景） 41-45 Show7（场景） 46-50 Show8（场景） Show/内置程 序 51-55 Show9（场景） 56-60 Show10（场景） 61-65 Show11（场景） 66-70 Show12（场景） 71-75 Show13（场景） 76-80 Show14（场景） 81-85 Show15（场景）...
  • Page 22 96-100 Show18（场景） 101-105 Show19（场景） 106-110 Show20（场景） 111-115 Show21（场景） 116-120 Show22（场景） 121-125 Show23（场景） 126-130 Show24（场景） 131-135 Show25（场景） 136-140 Show26（场景） 141-145 Show27（场景） 146-150 Show28（场景） 151-155 Show29（场景） 156-160 Show30（场景） 161-165 Show31（场景） 166-170 Show32（场景） 171-175 Show33（场景） 176-180 Show34（场景） 181-185 Show35（场景） 186-190 Show36（场景） 191-195 Show37（场景） 196-200 Show38（场景）...
  • Page 23 201-205 Show39（场景） 206-210 Show40（场景） 211-215 Show41（场景） 216-220 Show42（场景） 221-235 Show43（场景） 236-245 Sound1（声控） 246-255 Sound2（声控） Show Speed/ Show Speed Slow to Fast/速度 程 0-255 由慢到快 序速度 Red1 红 0-255 0-100% Green1 绿 0-255 0-100% Blue1 蓝 0-255 0-100% White1 ⽩ 0-255 0-100% Red16 红...
  • Page 24 On the last luminaire, a terminator is required for the DMX signal line. Solder a 120Ω, 1/4W resistor between pin2 and pin3, install it into the 3-pin XLR plug and plug it into the DMX output port of the last lamp. Use the XLR signal cable to connect the lamp, one end to the output port of the lamp, and the other end to the output port of the next lamp.
  • Page 25 安全介绍及产品保养 Safety introduction and product maintenance 1. The power connec(on must be made by professionals. 2. Make sure that the use voltage is not higher or lower than the specified value in the instruc(on manual. 3. Confirm that the power cord is not cut or damaged by a sharp blade. 4.
