jWIN JV-DTV23 Owner's Manual

Jwin jv-dtv23: user guide
Hide thumbs Also See for JV-DTV23:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

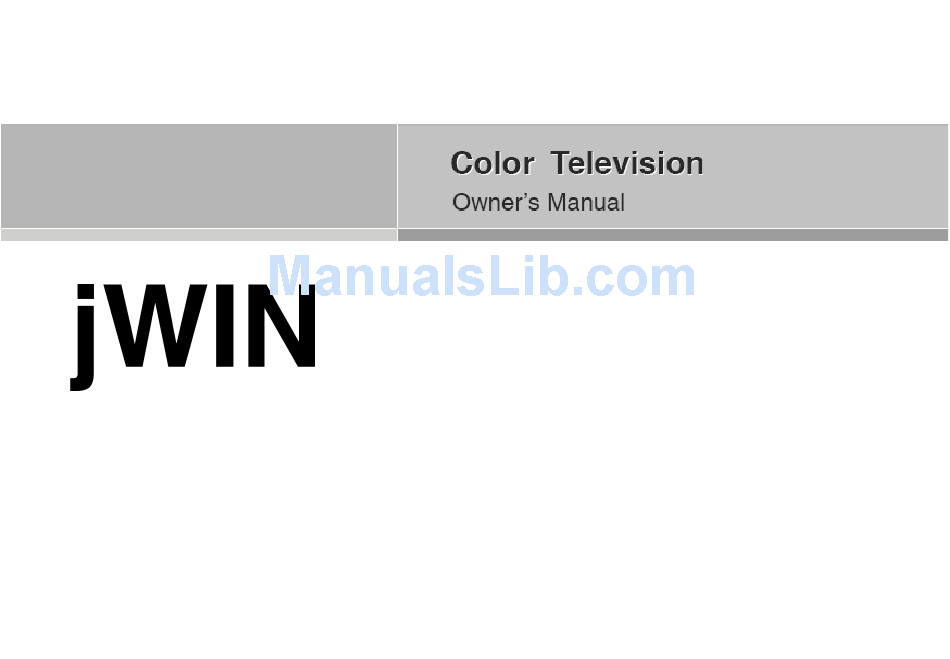

JV-DTV23 / JV-DTV27 / JV-DTV30
Please read this manual carefully before operating your set. Retain it
for future reference.
See the label attached on the back cover and quote this information to
your dealer when you require service.
JV-DTV23/27/30V10M10/EN/FR/GE/IT/SP 05112005
