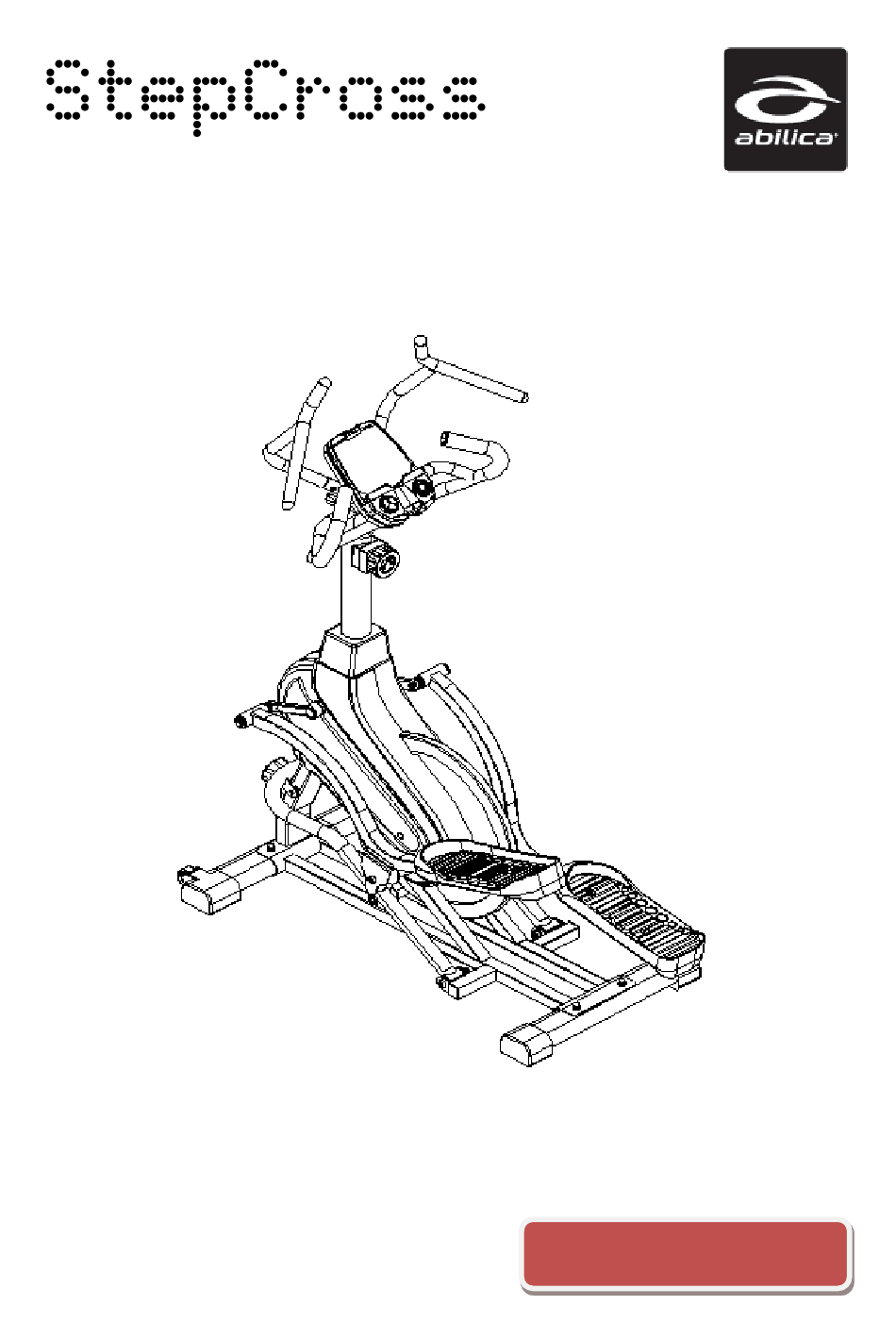

- Page 1 Art.nr. 300 933 Model 7200...
-
Page 2: Table Of Contents
INNHOLD / INNEHÅLL / CONTENTS Deletegning / Sprängskiss / Parts drawing Monteringsdeler / Parts details Deleliste / Dellista / Parts List Montering / Assembly Viktig informasjon Betjening av computeren Reklamasjonsvillkår Kontaktinformasjon ( Norge og Danmark) Viktig information Betjäning av datorn Reklamationsvillkor Kontaktinformation Important information... - Page 3 DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW...
- Page 4 MONTERINGSDELER / MONTERINGSDELAR / ASSEMBLY PARTS Graphic Item Oval Head Square Neck bolt M8*60 Cap Nut M8 Flat Washers M8 Flat Washers M10 Round head hex bolt M8*15 Nylon nut M10 Nylon nut M6 Round head hex bolt M10*50 Arc Washers M6 Arc Washers M8 Hex round head socket bolt M6x30 Cross Wrench...
-
Page 5: Deleliste / Dellista / Parts List
DELELISTE / DELLISTA / PARTS LIST Item Qty. Main Frame Rail Tube Left Pedal Crank Right Pedal Crank Upright Handlebar Left flexible handrail Right flexible handrail Bend crank Front Stabilizer Rear Stabilizer Plastic Frame Iron Sheet Upright Cover Stainless Steel Sheet Meter Sensor Bracket Sensor... - Page 6 Pedal crank bearing Sleeve Hollow Tube Plug Round Inside Plug∮25.4 8-Section Tension Knob Left Pedal Right Pedal Inner Square Plug S30*30 Pulley Left adjustable foot sleeve Outter Square Plug Protecting Foam Belt pulley Brake pad Position Limit Sleeve Friction disc Plastic washers Adjustment knob M10 Latch M16...
- Page 7 Plug Nylon Nut M8 Flat Washers M8 Cap Nut M8 Slot Pan Head Self-Tapping-Drilling Screw ST4.2X25 Flange Nuts M10x7x1.25 Flexible Shaft Ring Φ17 Tension Spring Hex Head Round Bolt M10*40 Nylon Nut M6 Hex Thin Nut Flat Foot pad Center Screw M8*45 Right adjustable foot sleeve Large Flat Washer Flexible Shaft Ring Φ16...
-
Page 8: Montering / Assembly
MONTERING / ASSEMBLY Step 1 Attach the Front Stabilizer (10) with Transporting Wheel (42) on it to the Main Frame (1). Lock the frame assembly by Oval Head Square Neck Screw M8x60 (70), Flat Washers M8 (73) and Cap Nut M8 (74). Step 2 Attach the Rear Stabilizer (11) to the Main Frame (1). - Page 9 Step 3 Attach the Left Pedal (38) to the Left Pedal Crank (3) by using Hex Head Round Bolt M8*15 (59). Step 4 Attach the Right Pedal (39) to the Right Pedal Crank (4) by using Hex Head Round Bolt M8*15 (59).
- Page 10 Step 5 Lift up Upright (5) and tighten it by using Hex head round bolt M10X50 (64), Flat washers M10(65) and Nylon Nut M10(66). Attach Decorative Cover (31) to Left Cover (29) and Right Cover (30).
- Page 11 Step 6 Attach Left flexible handrail (7) Bend Crank (9) by Hex round head socket bolt M6*30 (57), Arc Washers M6 (58) and Nylon Nut M6 (81). Step 7 Attach Right flexible handrail (8) to Bend Crank (9) by Hex round head socket bolt M6*30 (57), Arc Washers M6 (58) and Nylon Nut M6 (81).
- Page 12 Step 9 Attached Meter (16) to Handlebar (6) and lock by using Cross pan head bolt M5*10 (61). Step 10 Connect the wiring of Sensor (18) with Meter wire (16a). Step 11 Unlock the Bolt M10*20 (D) from Rail Tube (2) and then lock the Adjustment knob (50). Adjust the height by using Adjustment knob (50) to A, B, C position.
-
Page 13: Viktig Informasjon
VIKTIG INFORMASJON Bruksområdet for dette treningsapparatet er hjemmetrening. Apparatet skal kun brukes som beskrevet i denne bruksanvisningen. Eieren av trimapparatet er ansvarlig for at alle brukere er kjent med disse sikkerhetsreglene. Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer skikkelig, før du begynner å... -
Page 14: Betjening Av Computeren
BETJENING AV COMPUTEREN KNAPPER KNAPPER BESKRIVELSE Velg mellom de forskjellige funksjonene ved å trykke på " mode" knappen. Mode I Scan modus, vil " mode" knappen låse ønsket funksjon. Trykk på "set " knappen for å velge verdier fra Time, Distance og Calories, deretter sette ønsket målverdi. - Page 15 RETNINGSLINJER FOR REKLAMASJONSBEHANDLING Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening. For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff utstyr. Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre hovedgrupper; Slitedeler, Andre utskiftbare komponenter og Konstruksjon/rammeverk. Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut med jevne mellomrom.
- Page 16 VIKTIG VEDRØRENDE SERVICE Om det skulle oppstå problemer av noe slag, ber vi deg om å kontakte Mylna Service. Vi vil gjerne at du kontakter oss før du kontakter butikken slik at vi kan tilby deg best mulig hjelp. – her vil du finne informasjon om Besøk vår hjemmeside www.mylnasport.no produktene, brukermanualer, ett kontaktskjema for å...
-
Page 17: Viktig Information
VIKTIG INFORMATION Användningsområdet för detta träningsredskap är hemmaträning. Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning. Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa säkerhetsföreskrifter. Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är ordentligt införda innan du börjar spänna dem. - Page 18 HUR DU ANVÄNDER DATORN KNAPPAR KNAPPAR BESKRIVNING Välj mellan de olika funktionerna genom att trycka på ”mode”-knappen. Mode I Scan-läget låser ”mode”-knappen önskad funktion. Tryck på ”set”-knappen för att välja värde mellan Time, Distance och Calories, ställ sedan in önskat målvärde. Time kan ställas in på...
-
Page 19: Reklamationsvillkor
REKLAMATIONSVILLKOR Reklamationsvillkoren omfattar produkter som endast användts till hemmaträning För företagsmarknaden gäller egna villkor. Villkoren omfattar slitdelar, andra utbytbara komponenter och konstruktion/ramverk. Med slitdelar avses delar som man vid normal användning måste räkna med att byta ut med jämna mellanrum. Härunder inräknas delar som bromsklossar, linhjul, vajrar, justeringsskruvar, kullager, gummiband, fjädrar och liknande. - Page 20 VIKTIGT BETRÄFFANDE SERVICE Om det skulle uppstå roblem av något slag, kontakta Mylna Service. Vi skulle vilja att ni kontaktar oss innan du kontaktar butiken så att vi kan erbjuda dig bästa möjliga hjälp. Besök vår hemsida www.mylnasport.se - här hittar du information om produkterna, bruksanvisningar, ett kontaktformulär som du kan använda för att komma i kontakt med oss och möjlighet att beställa reservdelar.
-
Page 21: Important Information
IMPORTANT INFORMATION The area of use for this fitness equipment is home exercise. The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions. - Page 22 HOW TO OPERATE THE CONSOLE BUTTONS BUTTON DESCRIPTION Choose between functions by pressing " mode" button. Mode In Scan mode, " mode" button will lock the current function. Press "set " button to set up target exercise value of time, distance, calories. Time setting range:0:00－99:00(each increment is 1:00)min ▲...
-
Page 23: Warranty Regulations
WARRANTY REGULATIONS The warranty regulations apply for products that are used for home exercise. For the corporate market, there are specially adapted products and separate warranty regulations apply. Exercise equipment consist mainly of three component categories; Wearing parts, Other replaceable labour parts, and Frame / Structure. By Wearing parts is implied parts that will eventually be worn down through normal use, and thereby need to be replaced regularly. - Page 24 IMPORTANT REGARDING SERVICE In the event of problems of any kind, please contact Mylna Service. We would like you to contact us before contacting the store so we can offer you the best possible help. Visit our website www.mylnasport.no - here you will find information about the products, user manuals, a contact form to get in touch with us and possibility to order spare parts.
