DSP box
Allgemein
Die Geräte der AS DSP Series lassen sich mit Hilfe der
Fernbedienung vielfach einstellen.
Die DSP-box dient hierbei als zentrales Modul an dem alle
anderen Bedienelemente angeschlossen werden können. Das
bedeutet, dass die Fernbedienung den individuellen Bedürtnissen
angepasst werden kann. Folgende Elemente können
angeschlossen werden:
DSP Display. Ein Anzeigedisplay.
•
DSP CONTROL. Ein Multifunktions Drehregler.
•
DSP Ir. Ein Infrarot Empfänger.
•
DSP SW. Ein Adapter für die Lenkradfernbedienung.
•
Dsp cable. Verbindungskabel DSP Box zu dsp
•
bzw. dsp Verstärker (liegt der DSP BOX bei)
WICHTIG: Die DSP-box ist das zentrale Element der
Fernbedienung. Ohne die dsp box geht nichts!

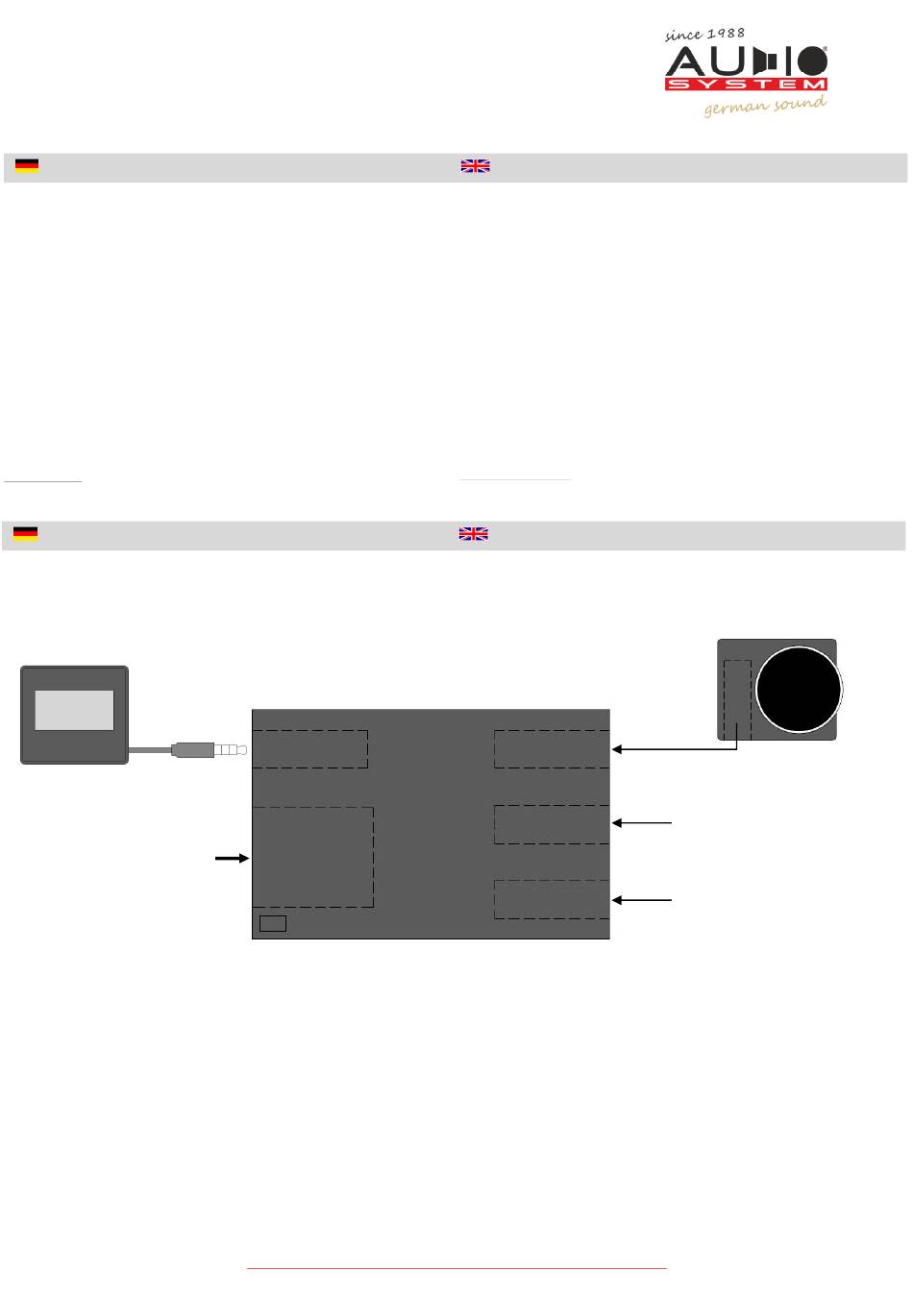

Anschluss-Schema
DSP display
Anschluß für Dsp cable
Kabel zum DSP Series
Gerät.
RJ50 jack for connection with
Dsp cable to connect
any DSP Series unit
audio system germany - falltorstrasse 6 - 76707 hambrücken
AnleitunG / USER MANUAL
DSP box
audio-system
www.
introduction
The devices of the AS DSP Series can be adjusted in many
ways using the remote control.
The DSP-box serves as a central module to which all other
controlers can be connected. This means that the remote control
can be adapted to individual needs. The following elements can be
connected:
DSP Display. A stand alone display.
•
DSP CONTROL. A multifunctional encoder.
•
DSP Ir. An infrared receiver.
•
DSP SW. A steering wheel adapter.
•
Dsp cable. Connection cable DSP Box / dsp
•
item (attached the DSP BOX)
IMPORTANT: The DSP-box is the central element of the
remote control. Nothing works without the DSP-box!
schematics
Seite 2
DSP control
Anschluß für
DSP-IR Infrarot Empfänger
und/oder
DSP SW Schnittstelle für Lenkrad.
Jacks are ment for
DSP-IR infrared receiver
and/or
DSP SW blackbox for
steeringwheel remote control.
