この度はユーロ物置 ® をお選びいただき誠にありがとうございます。イープランではお客様のご意見を元にマニュアルの改善に努めています。
お気づきの点などありましたらぜひご意見をお寄せ下さい。
ABSCO INDUSTRIES

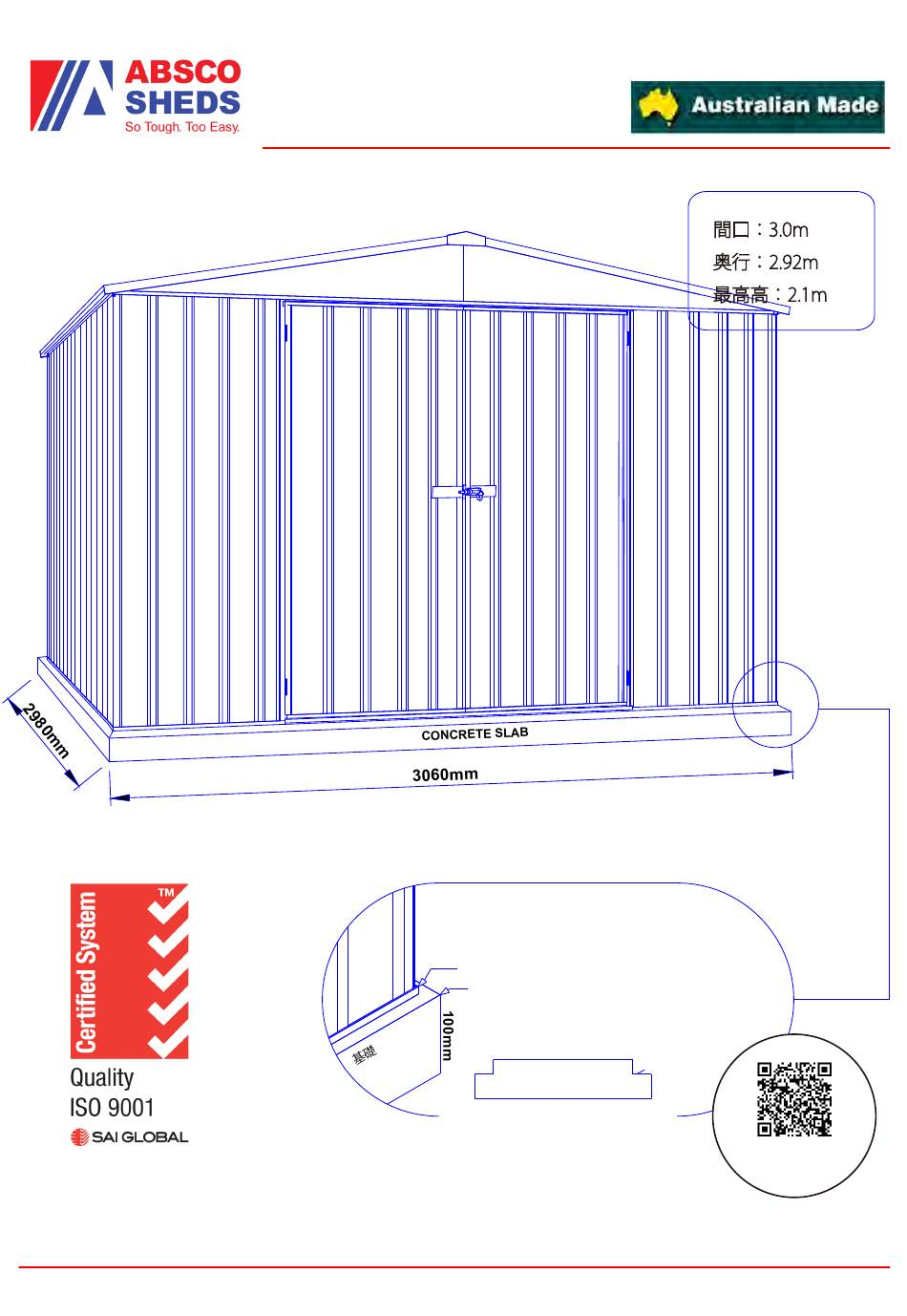

Absco Euro Shed
Model: 3029F2
チャンネル
下げる
ASSEMBLY INSTRUCTION - MODEL: 3029F2
コンクリート基礎は下の図のように
凸型にして 25mm の段差を作って
ください。凸型にすることで、雨水
の侵入やチャンネルの劣化を防ぎます。
基礎
間口：3.0m
奥行：2.92m
最高高：2.1m
基礎について
動画解説
PAGE 1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ABSCO SHEDS 3029F2
Summary of Contents for ABSCO SHEDS 3029F2
- Page 1 Absco Euro Shed Model: 3029F2 間口：3.0m 奥行：2.92m 最高高：2.1m コンクリート基礎は下の図のように チャンネル 凸型にして 25mm の段差を作って 下げる ください。凸型にすることで、雨水 の侵入やチャンネルの劣化を防ぎます。 基礎 基礎について 動画解説 この度はユーロ物置 ® をお選びいただき誠にありがとうございます。イープランではお客様のご意見を元にマニュアルの改善に努めています。 お気づきの点などありましたらぜひご意見をお寄せ下さい。 PAGE 1 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 2 Absco Euro Shed Model: 3029F2 一般的な手順 ・組み立て方法を十分理解してから組立を開始しましょう。 ・梱包を丁寧にあけて、マニュアル内の部材リストを見ながら材料が揃っているか チェックしましょう。 設置場所の準備 ・物置は水平な場所で組み立てる事が絶対条件です。 ・床は 100cm の厚さにしてアンカーでしっかりと固定します。 必 要工具 ※工具はホームセンターでもレンタルできます。 4mm & 10mm 安全に関する注意事項 ・風の強い日に作業を行わないで下さい。 ・本体の組立が終わったらすぐにアンカーで固定をしてください。 ・物置の組立は必ず２人以上で行って下さい。 ・スチール製ですので鋭利な部分があります。作業時には手袋を着用しましょう。 ・穴をあける際には安全の為防護眼鏡を着用しましょう。 ・必ず安全な服装で作業をしましょう。 PAGE 2 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 3 L = 1725mm STEEL SHEET 1785mm X 711mm CHANNEL L = 773mm STEEL SHEET 1785mm X 731mm CHANNEL L = 1568mm STEEL SHEET 1725mm X 773mm STEEL SHEET 1725mm X 773mm PAGE 3 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 4 81BR CHANNEL CHANNEL L = 1496.5mm L = 1496.5mm 81GL 81GR CHANNEL CHANNEL L = 1459.5mm L = 1459.5mm RIDGE RIDGE 97AL 97AR BEAM BEAM L = 1521mm L = 1521mm PAGE 4 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 5 PADBOLTS TO DOOR 3mm (0.12") DRILL BIT SHEET 4mm CSK SCREW & HEX TEK SCREW NUT SECURE HINGES DRIVER BIT TO DOOR SELF DRILLING HEX ASSEMBLY HEAD TEK SCREWS INSTRUCTIONS (NO HOLE REQUIRED) PAGE 5 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 6 FINISHED CHANNEL QTY = 10pcs. CSJ チャンネルの中心にもう一方の 結合後、CSJ チャンネルはチャンネ 角 を 合 わ せ、 「カ チ ッ」と 音 が す る ルの内側に入り、両方のチャンネル まで押し込みます。 に均等に入っています。 CHANNEL HIGH-SIDE LOW-SIDE 20mm (0.79") 15mm (0.59") CHANNEL PAGE 6 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 7 1 X 77AR 1 X 77AL 2 x 81G 1 X 77BR 1 X 77BL 1 X 81BR 1 X 81BL 2 X 59AR 2 X 59AL 2 X 81GR 2 X 81GL PAGE 7 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 8 2 0 0 m m を 測 り 、 50 mm ず つ 4 箇 所 ビ ス 留 め を し ま す 。こ の 時 、 最 初 の ビ ス は 2 枚 の リ ッ ジ ビ ー ム を 止 め ま す 。 ★ PAGE 8 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 9 SELF DRILLING TEK SCREW RIDGE BEAM 1521mm (59.9") QTY. = 2 PARTS 97AL & 97AR QTY. = 1 PART ZARSP - 450mm (17.7") LONG ZARSP ビスは 50mm の間隔 で打つので、 2 枚のリッ ジビームに打ち込まな ければいけない箇所が あります。 PAGE 9 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 12 はじめに スナップタイト工法により、ほとんどのチャンネルが工具・金具なしでパネルに固定されます。 ４枚の壁パネルと２枚の屋根パネルを組み立てる際は 各組立詳細ページの「SNAPTITE」マークの表示に従っ て各パネルの上部と下部を固定させます。 SNAP T TE チャンネルにパネルをはめ込んだら、チャンネルの両端にパネルが揃う様に 丁寧に動かしましょう。 PUSH PUSH パネルは木材などの上に置いて チャンネルとパネルの両端は揃っている必要がありますが、 作業をします。 スナップタイトシステムはチャンネルを押すだけできれいに 揃うまで調整することができます。 SNAPTITE の 説明動画 FASTENING SYMBOLS チャンネルの 3mm POP RIVETS 取り外し方 4mm NUT & BOLT SET PAGE 12 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 13 Absco Euro Shed Model: 3029F2 ドアの組立 ドア部分の縦に取り付けるチャンネルは、他の横向きに 取り付けるチャンネルの向きと逆に取り付けます。 チャンネルの長い方が表にくるように取り付けます。 20mm FLANGE 15mm FLANGE この穴はパッドボルトを つけるための穴です。 PAGE 13 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2...
- Page 14 Absco Euro Shed Model: 3029F2 1. 背面パネルの組立 パネルの接合 動画解説 2. 側面パネルの組立 (２枚組み立てます） チャンネルの 取り外し方 SMALL PAN SMALL PAN SNAPTITE の 説明動画 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 14...
- Page 15 Absco Euro Shed Model: 3029F2 3.屋根パネルの組立 (2 枚組み立てます) パネルに２つ穴があいている方に 81E をつなぎます。 屋根の組立動画 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 15...
- Page 16 Absco Euro Shed Model: 3029F2 4. 前面パネルの組立 前面パネルの 組立動画 ドアの 組立動画 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 16...
- Page 17 Absco Euro Shed Model: 3029F2 5. ド アの取り付け ドアの組立動画 ドアの取付動画 注：リベットで蝶番を止める時にパネルに穴を開けます。 （4mm のドリル） 注：ドアに止めるカンヌキの穴２つはあいておりませんので、4mm のドリルで新しく穴を開けます。 穴を開けたらビスでとめていきますが、新しく穴を開けた箇所は仮止めです。 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 17...
- Page 18 Absco Euro Shed Model: 3029F2 6. パネルの立ち上げ 前後の壁パネルが上下逆になっていないよ うに注意してください。各パネルの上部 チャンネルは、ルーフシートを取り付ける ためにあらかじめパンチングされていま す。ベースチャンネルはあらかじめパンチ ングされていません。 妻壁の取り付け 動画解説 パネルの立上げと接合 動画解説 側壁パネルのチャンネルは、 前面パネルと背面パネルのチャンネルに ①78A 側に 97A を取り付けます。 おさまります。 ②97A をビスでとめます。 蝶番の取付 動画解説 CHANNEL TYPE 81A THIS END 屋根の組立動画 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 18...
- Page 19 Model: 3029F2 7.屋根の取り付け OUTSIDE VIEW INSIDE VIEW ROOR OVERHANGS ALL WALL PANELS BY 37mm 37mm リッジビームを各端に 2 本のネジで 妻壁に接合します。 この段階での各隅に 1 本のネジで 各ルーフパネルを固定します。 屋根の取り付け動画 INSIDE VIEW 上の図のように屋根板の両側に壁を取りつけた後、リッジの梁と前壁に 1 本のチャンネルを合わせます。設置場所の既存のネジを取り外して交 換する必要があります。リア・ウォール・レゲント・ブレーズのこの手 順を繰り返してください。 ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 19...
- Page 20 最終行程 １：フランジの上部分を折り曲げます。 ２：屋根パネルの前後部分に上部分を先に取 り付けます。 ３：フランジの下部分を、チャンネルに差し 込むように折り曲げます。 アンカーの固定方法 動画解説 物置の固定 アンカーで 12 カ所 とめます。 パネル アンカー - アンカーは L 字金物、ボルトナット、コンクリートアンカーまたは コーチボルト（木製の場合） 、六角ボルトで構成されています。 基礎 - 物置パネル 金物穴径 9.7mm 使用ドリル径 10.5mm - 基礎 金物穴径 9.8mm 使用ドリル径 10.5mm アンカー又はコーチボルト ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 20...
