Tripp Lite U442-DOCK8-BINT Owner's Manual

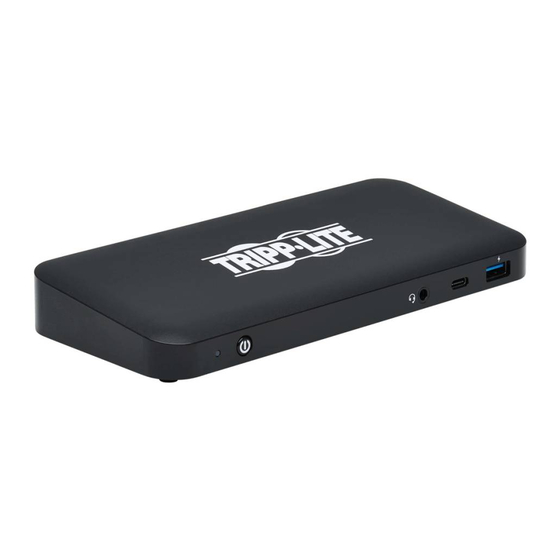

Triple-display usb-c docking station with international power supply
Hide thumbs Also See for U442-DOCK8-BINT:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Owner's Manual
Triple-Display USB-C Docking
Station with International Power
Model: U442-DOCK8-BINT
Español 21 • Français 41 • Русский 61 • Deutsch 81
WARRANTY REGISTRATION
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2022 Tripp Lite. All rights reserved. USB Type-C
®
USB-C
are registered trademarks of USB Implementers Forum.
Supply
Register your product today and be
tripplite.com/warranty
1
®
®
and

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U442-DOCK8-BINT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tripp Lite U442-DOCK8-BINT

Summary of Contents for Tripp Lite U442-DOCK8-BINT

  • Page 1 ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support ® Copyright © 2022 Tripp Lite. All rights reserved. USB Type-C ® USB-C are registered trademarks of USB Implementers Forum.

  • Page 2: Product Features

    Product Features • HDMI and DisplayPort connectors each support single- monitor 4K applications up to 3840 x 2160 @ 60 Hz* • Extends 1080p desktop image across 3 external screens at the same time at resolutions up to 1920 x 1080 @ 30 Hz* •...

  • Page 3: Package Contents

    Package Contents • U442-DOCK8-BINT • USB-C to USB-C Cable, 1m (3.3 ft) • External Power Supply with BS 1363 UK and CEE 7/8 EU Power Cords • Owner’s Manual Optional Accessories • N201-Series Cat6 Gigabit Snagless Patch Cables • P312-Series 3.5 mm Mini Stereo Audio Cables •...

  • Page 4: Product Overview

    Product Overview Front Power: Turns the unit off and on. Blue LED indicates when power is turned on. 3.5 mm Mini Stereo Combo Port: Connects user- supplied speaker or microphone. USB-C Data Port: Transmits data at USB 3.2 Gen 2 speeds up to 10 Gbps.
  • Page 5 Product Overview Rear DC Power Jack: Connect the included external power supply to both this port and an AC outlet. USB-C PD Charging Port: Connects to the host device with the included USB-C cable. (2x) DisplayPort Outputs: Connect to DisplayPort monitors with user-supplied cables.
  • Page 6 Cable Matrix DP1.2 HBR2 Platform Ports HDMI 1 External Display Connected 4K/30 Hz 4K/30 Hz 4K/30 Hz 2 External Displays Connected 1080p/60 Hz 1080p/60 Hz 1080p/60 Hz 1080p/60 Hz 1080p/60 Hz 1080p/60 Hz 3 External Displays Connected 1080p/30 Hz 1080p/30 Hz 1080p/30 Hz DP1.4 HBR3 Platform Ports...

  • Page 7: Installation

    • After all devices are connected to the unit, be sure the power adapter is properly connected and the power button is turned • Connect the host computer or laptop to the U442-DOCK8-BINT’s USB-C PD Charging port using the included USB-C cable.
  • Page 8 Resolution (Monitor) HBR2 2160p @ 30 Hz HBR3 2160p @ 60 Hz Connect an HDMI or DisplayPort cable (see Optional Accessories) between the U442-DOCK8-BINT and a compliant display. Double-Extended External Display Installation Resolution (NB) 1080p @ 60 Hz Resolution (Monitor) 1080p @ 60 Hz 1080p @ 60 Hz A.
  • Page 9 Installation C. Click Display Settings. D. In Multiple Displays, click Identify Your Monitors.
  • Page 10 Installation E. In General Settings, adjust the extended monitor resolution to 1920 x 1080 and the refresh rate to 60 Hz. Click Apply to save settings. Note: The primary display default is the laptop screen. Displays 2 and 3 should be extended monitor. F.
  • Page 11 Installation G. If your monitor has a fixed resolution of 4K @ 30 Hz, your second monitor will automatically downgrade to 800 x 600 or may not even work at all. Resolution (NB) 1080p @ 60 Hz Resolution (Monitor) 4K @ 30 Hz 4K @ 30 Hz 800 x 600 1080p @ 60 Hz 1080p @ 60 Hz...
  • Page 12 Installation Triple-Extended External Display Installation Max. Resolution (Monitor) 1080p @ 30 Hz 1080p @ 30 Hz 1080p @ 30 Hz A. Connect all video ports to compliant displays. Only 2 of the 3 displays will work right away. B. In desktop mode, right-click the desktop and select Graphics Properties.
  • Page 13 Installation D. In Multiple Displays, click Identify Your Monitors. E. Click the Primary Display dropdown box, and select the third active monitor. Click Apply to save settings. F. In General Settings, adjust the extended monitor resolution to 1920 x 1080 and the refresh rate to 30 Hz. Click Apply to save settings.
  • Page 14 Installation Multi-Monitor Configuration in MST Mode A. Be sure to first follow the above installation procedures. B. One the extra monitors are connected, they can be configured to Extend Mode, Mirror Mode or Set the Primary Display. C. Go to Display Settings and select Screen Resolution. •...
  • Page 15 Installation • Mirror Mode steps a) Always refer to the Multi-Monitor Configuration section to bring up the configuration window b) In the Display dropdown menu, select the preferred monitor. c) Select Multiple Displays > Duplicate these displays d) Click OK to confirm and exit. Set the Primary Display steps •...
  • Page 16 Troubleshooting for MST Mode • Did your cursor disappear? If the status remains in Extend Mode, but the U442-DOCK8-BINT is disconnected, the desktop will still be panned to the add-on monitor. The cursor may not be found on the primary monitor in such a case. If it happens, connect the add-on monitor through the docking station again or keep moving the mouse.
  • Page 17 Installation Non-Video Port Installation Note: Be sure the power adapter is properly connected and the power button of the unit is turned on. This should occur once all your devices are properly plugged in. • Connect up to 3 USB-A peripherals including speeds up to 10 Gbps.

  • Page 18: Specifications

    Specifications Input USB-C (Female) Output(s) (x2) DisplayPort (Female) HDMI (Female) (x3) USB 3.2 Gen 2 Type-A (Female) (x1) USB 3.2 Gen 2 Type-C (Female) RJ45 (Female) 3.5 mm (Female) Max Supported Single Display (DP or HDMI): Video Resolution 3840 x 2160 @ 30 Hz Dual Display (Both DP or DP and HDMI): 1920 x 1080 @ 60 Hz Triple Display: 1920 x 1080 @ 30 Hz...

  • Page 19: Warranty And Product Registration

    PRODUCT REGISTRATION Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* *No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
  • Page 20 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-12-023 934083_RevA...

  • Page 21: Manual Del Propietario

    English 1 • Français 41 • Русский 61 • Deutsch 81 1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support ® Copyright © 2022 Tripp Lite. Todos los derechos reservados. USB Type-C ® USB-C son marcas comerciales registradas del USB Implementers Forum...

  • Page 22: Características Del Producto

    Características del Producto • Los conectores HDMI y DisplayPort soportan cada una aplicaciones 4K de un monitor de hasta 3840 x 2160 @ 60 Hz* • Extiende la imagen de escritorio 1080p a través de 3 Pantallas Externas al mismo tiempo a resoluciones de hasta 1920 x 1080 @ 30 Hz* •...

  • Page 23: Contenido Del Empaque

    Contenido del Empaque • U442-DOCK8-BINT • Cable USB-C a USB-C, 1 m [3.3 pies] • Fuente de Alimentación Externa con Cables de Alimentación BS 1363 para el Reino Unido y CEE 7/8 para la Unión Europea • Manual del Propietario Accesorios Opcionales •...

  • Page 24: Vista General Del Producto

    Vista General del Producto Frente Encendido: Enciende y apaga la unidad. El LED azul indica cuando se enciende. Puerto Combinado Mini Estéreo de 3.5 mm: Conecta la bocina o el micrófono suministrados por el usuario. Puerto de Datos USB-C: Transmite datos a velocidades USB 3.2 Gen 2 de hasta 10 Gbps.
  • Page 25 Vista General del Producto Atrás Conector de Alimentación de CD: Conecte la fuente de alimentación externa incluida a este puerto y a un tomacorriente de CA. Puerto de Carga PD USB-C: Se conecta al dispositivo anfitrión con el cable USB-C incluido. (2x) Salidas DisplayPort: Conecte a monitores DisplayPort con cables suministrados por el usuario.
  • Page 26 Matriz de Cables Plataforma HBR2 DP1.2 Puertos HDMI 1 Pantalla Externa Conectada 4K / 30Hz 4K / 30Hz 4K / 30Hz 2 Pantallas Externas Conectadas 1080p / 60Hz 1080p / 60Hz N/A 1080p / 60Hz N/A 1080p / 60Hz 1080p / 60Hz 1080p / 60Hz 3 Pantallas Externas Conectadas 1080p / 30Hz 1080p / 30Hz 1080p / 30Hz Plataforma HBR3 DP1.4 Puertos...

  • Page 27: Instalación

    • Conecte la computadora anfitriona o laptop al puerto de carga USB-C PD del U442-DOCK8-BINT utilizando el cable USB-C incluido. Este cable cargará y alimentará el dispositivo anfitrión.
  • Page 28 HBR2 2160p @ 30 Hz HBR3 2160p @ 60 Hz Conecte un cable HDMI o DisplayPort (ver Accesorios Opcionales) entre el U442-DOCK8-BINT y una pantalla compatible. Instalación de Dos Pantallas Externas Extendidas Resolución (NB) 1080p @ 60 Hz Resolución (Monitor) 1080p @ 60 Hz 1080p @ 60 Hz A.
  • Page 29 Instalación C. Haga click en Configuración de Pantalla. D. En Múltiples Pantallas, haga click en Identificar sus Monitores.
  • Page 30 Instalación E. En Parámetros Generales, ajuste la resolución extendida del monitor a 1920 x 1080 y la tasa de actualización a 60 Hz. Haga click en Aplicar para guardar la configuración. Nota: La pantalla principal predeterminada es la pantalla de la laptop.
  • Page 31 Instalación G. Si su monitor tiene una resolución fija de 4K @ 30 Hz, su segundo monitor se reducirá automáticamente a 800 x 600 o incluso puede no funcionar en absoluto. Resolución (NB) 1080p @ 60 Hz Resolución (Monitor) 4K @ 30 Hz 4K @ 30 Hz 800 x 600 1080p @ 60 Hz 1080p @ 60 Hz...
  • Page 32 Instalación Instalación de Tres Pantallas Externas Extendidas Máximo Resolución (Monitor) 1080p @ 30 Hz 1080p @ 30 Hz 1080p @ 30 Hz A. Conecte todos los puertos de video a pantallas compatibles. Solo 2 de las 3 pantallas funcionarán de inmediato. B.
  • Page 33 Instalación E. Haga click en la casilla desplegable de la Pantalla Principal y seleccione el tercer monitor activo. Haga click en Aplicar para guardar la configuración. E. En Parámetros Generales, ajuste la resolución extendida del monitor a 1920 x 1080 y la tasa de actualización a 30 Hz.
  • Page 34 Instalación Configuración de Múltiples Monitores en Modo MST A. asegúrese de seguir primero los procedimientos de instalación anteriores. B. Uno de los monitores adicionales está conectado, pueden configurarse para el Modo Extendido, Modo Espejo o Configurar la Pantalla Primaria. C. Vaya a Configuración de Pantalla y seleccione Resolución de Pantalla.
  • Page 35 Instalación • Pasos del Modo Espejo a) Consulte siempre la sección Configuración de Múltiples Monitores para abrir la ventana de configuración B) En el menú desplegable de Pantalla, seleccione el monitor preferido. c) Seleccione Múltiples Pantallas > Duplique estas pantallas d) Haga click en ACEPTAR para confirmar y salir.
  • Page 36 Instalación Solución de Problemas para Modo MST • ¿Tu cursor desapareció? Si el estado permanece en Modo Extendido, pero el U442-DOCK8-BINT está desconectado, el escritorio permanecerá conectado al monitor complementario. En tal caso, el cursor no puede encontrarse en el monitor primario. Si sucede, conecte nuevamente el monitor adicional a través de la estación de conexión o siga...
  • Page 37 Instalación Instalación de Puerto sin Video Nota: Asegúrese de que el adaptador de corriente esté conectado correctamente y el botón de encendido de la unidad esté encendido. Esto debe ocurrir una vez que todos sus dispositivos estén conectados correctamente. • Conecte hasta 3 periféricos USB-A incluyendo velocidades de hasta 10 Gbps.

  • Page 38: Especificaciones

    Especificaciones Entrada USB C (Hembra) Salida(s) (2) DisplayPort (Hembra) HDMI (Hembra) (x3) USB 3.2 Gen 2 Type-A (Hembra) (x1) USB 3.2 Gen 2 Type-C (Hembra) RJ45 (Hembra) 3.5 mm (Hembra) Máxima Resolución de Una Pantalla (DP o HDMI): Video Soportada 3840 x 2160 @ 30 Hz Dos Pantallas (DP o DP y HDMI): 1920 x 1080 @ 60 Hz...
  • Page 39 Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los...
  • Page 40 1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support 21-12-023 934083_RevA...

  • Page 41: Manuel De L'utilisateur

    English 1 • Español 21 • Русский 61 • Deutsch 81 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support ® Droits d'auteur © 2022 Tripp Lite. Tous droits réservés. USB Type-C ® USB-C sont des marques de commerce enregistrées d'USB Implementers Forum.

  • Page 42: Caractéristiques Du Produit

    Caractéristiques du produit • Les connecteurs HDMI et DisplayPort prennent chacun en charge des applications 4K à moniteur unique jusqu'à 3 840 x 2 160 @ 60 Hz* • Étend l'image de bureau 1 080p sur 3 écrans externes en même temps à...

  • Page 43: Contenu De L'emballage

    Contenu de l'emballage • U442-DOCK8-BINT • Câble USB-C à USB-C, 1 m (3,3 pi) • Alimentation externe avec cordons d'alimentation BS 1363 (Royaume-Uni) et CEE 7/8 (Europe) • Manuel de l'utilisateur Accessoires en option • Cordons de raccordement anticoupure Gigabit Cat6 de la série N201...

  • Page 44: Aperçu Du Produit

    Aperçu du produit Avant Alimentation : permet de mettre l'appareil sous tension et hors tension. Le voyant à DEL bleu indique lorsque l'appareil est sous tension. Port combo mini stéréo de 3,5 mm : permet de raccorder un haut-parleur ou un microphone fourni par l'utilisateur.
  • Page 45 Aperçu du produit Arrière Prise d'alimentation CC : permet de raccorder l'alimentation externe incluse à ce port et à une prise de courant CA. Port de chargement de la distribution de puissance (PD) USB-C : se connecte au dispositif hôte avec le câble USB-C inclus.
  • Page 46 Matrice de câble Plateforme DP1.2 HBR2 Ports HDMI 1 écran externe connecté 4K/30 Hz S.O. S.O. S.O. 4K/30 Hz S.O. S.O. S.O. 4K/30 Hz 2 écrans externes connectés 1 080 p/60 Hz 1 080 p/60 Hz S.O. 1 080 p/60 Hz S.O. 1 080 p/60 Hz S.O.

  • Page 47: Installation

    • Connecter l'ordinateur hôte ou l'ordinateur portable au port de chargement USB-C PD du U442-DOCK8-BINT en utilisant le câble USB-C inclus. Ce câble chargera et alimentera le dispositif hôte.
  • Page 48 HBR2 2 160 P à 30 Hz HBR3 2 160p @ 60 Hz Raccorder un câble HDMI ou DisplayPort (consulter Accessoires en option) entre le U442-DOCK8-BINT et un écran compatible. Installation de deux écrans externes d’extension Résolution (NB) 1 080 p @ 60 Hz Résolution (moniteur)
  • Page 49 Installation C. Cliquez Display Settings (paramètres d'affichage). D. Dans Multiple Displays (plusieurs écrans), cliquez sur Identify Your Monitors (identifier les moniteurs).
  • Page 50 Installation E. Dans General Settings (paramètres généraux), régler la résolution du moniteur étendu à 1 920 x 1 080 et le taux de rafraîchissement à 60 Hz. Cliquer sur Apply (appliquer) pour sauvegarder les paramètres. Remarque : L'écran principal par défaut est l'écran de l'ordinateur portable.
  • Page 51 Installation G. Si le moniteur a une résolution fixe de 4K @ 30 Hz, le second moniteur se dégradera automatiquement à 800 x 600 ou risque même de ne pas fonctionner du tout. Résolution (NB) 1 080 p @ 60 Hz Résolution (moniteur) 4K @ 30 Hz 4K @ 30 Hz...
  • Page 52 Installation Installation de trois écrans externes d’extension Max. Résolution (moniteur) 1 080 p à 30 Hz 1 080 p à 30 Hz 1 080 p à 30 Hz A. Raccorder tous les ports vidéo aux écrans conformes. Seuls 2 des 3 écrans fonctionneront immédiatement. B.
  • Page 53 Installation E. Cliquer sur la liste déroulante de l'écran principal, puis sélectionner le troisième moniteur actif. Cliquer sur Apply (appliquer) pour sauvegarder les paramètres. F. Dans General Settings (paramètres généraux), régler la résolution du moniteur étendu à 1 920 x 1 080 et le taux de rafraîchissement à...
  • Page 54 Installation Configuration de plusieurs moniteurs en mode MST A. S'assurer d'abord de suivre les procédures d'installation ci- dessus. B. Une fois que les moniteurs supplémentaires sont connectés, ils peuvent être configurés au mode Étendre ou au mode Miroir, ou l'écran principal peut être configuré. C.
  • Page 55 Installation • Étapes du mode Miroir a) Toujours consulter la section Configuration de plusieurs moniteurs pour afficher la fenêtre de configuration. b) Dans le menu déroulant Display (affichage), sélectionner le moniteur préféré. c) Sélectionner plusieurs écrans > dupliquer ces écrans d) Cliquer sur OK pour confirmer et quitter.
  • Page 56 Dépannage pour le mode MST • Le curseur a disparu? Si l'état demeure en mode Étendre, mais que le U442-DOCK8-BINT est déconnecté, le bureau sera toujours étendu au moniteur d'appoint. Le curseur est introuvable sur le moniteur principal dans un tel cas. Si cela se produit, raccorder de nouveau le moniteur d'appoint par le biais de la station d'accueil ou continuer à...
  • Page 57 Installation Installation d'un port non vidéo Remarque : S'assurer que l'adaptateur d'alimentation est correctement connecté et que le bouton d'alimentation de l'appareil est sous tension. Cela devrait se produire une fois que tous les appareils sont correctement branchés. • Permet de raccorder jusqu'à 3 périphériques USB-A, y compris des vitesses pouvant atteindre jusqu'à...

  • Page 58: Caractéristiques Techniques

    Caractéristiques techniques Entrée USB-C (femelle) Sortie(s) (x2) DisplayPort (femelle) HDMI (femelle) (x3) USB 3.2 Gen 2 Type-A (femelle) (x1) USB 3.2 Gen 2 Type-C (femelle) RJ45 (femelle) 3,5 mm (femelle) Résolution vidéo maximale prise en Un seul écran (DP ou HDMI) : charge 3 840 x 2 160 @ 30 Hz Deux écrans (DP ou DP et HDMI) :...

  • Page 59: Garantie

    à sa sécurité ou à son efficacité. La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement...
  • Page 60 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-12-023 934083_RevA...

  • Page 61: Руководство Пользователя

    Модель: U442-DOCK8-BINT English 1 • Español 21 • Français 41 • Deutsch 81 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support ® Copyright © 2022 Tripp Lite. Перепечатка запрещается. USB Type-C и ® USB-C являются зарегистрированными товарными знаками компании USB Implementers Forum.
  • Page 62 Характеристики изделия • Каждый из разъемов HDMI и DisplayPort позволяет подключить один монитор с разрешением 4K (до 3840 x 2160 при 60 Гц)* • Ретранслирует изображение с рабочего стола с разрешением 1080p на 3 внешних экрана одновременно с разрешением до 1920 x 1080 при 30 Гц* •...
  • Page 63 Coдержимое упакoвки • U442-DOCK8-BINT • Кабель с двумя разъемами USB-C (длина 1 м) • Внешний источник питания со шнурами питания BS 1363 (для Великобритании) и CEE 7/8 (для ЕС) • Pуководство пользователя Oпциональные кoмплектующие • Безразрывные соединительные кабели Сat6 Gigаbit серии N201 •...
  • Page 64 Kраткое описание изделия Лицевая сторона Кнопка питания: используется для включения и выключения устройства. Светодиодный индикатор синего цвета указывает на то, что питание включено. Комбинированный порт 3,5 мм Mini Stereo: обеспечивает подключение акустической системы или микрофона пользователя. Порт передачи данных USB-C: обеспечивает передачу данных со скоростью до...
  • Page 65 Kраткое описание изделия Тыльная сторона Разъем питания постоянного тока: обеспечивает подключение поставляемого в комплекте внешнего блока питания к данному порту и к розетке сети переменного тока. Зарядный порт USB-C PD: обеспечивает подключение к главному устройству с помощью поставляемого в комплекте кабеля USB-C. Выходные...
  • Page 66 Таблица кабелей Платформа DP1.2 HBR2 Порты HDMI Подключен 1 внешний дисплей 4K/30 Гц Н/П Н/П Н/П 4K/30 Гц Н/П Н/П Н/П 4K/30 Гц Подключено 2 внешних дисплея 1080p/60 Гц 1080p/60 Гц Н/П 1080p/60 Гц Н/П 1080p/60 Гц Н/П 1080p/60 Гц 1080p/60 Гц...
  • Page 67 подключен надлежащим образом и кнопка питания включена. • Подключите главный стационарный или портативный компьютер к зарядному порту USB-C PD устройства мод. U442-DOCK8-BINT с помощью кабеля USB-C. Этот кабель обеспечивает зарядку и питание главного устройства. • Экранные снимки могут отличаться в зависимости от операционной системы.
  • Page 68 Разрешение (монитор) HBR2 2160p при 30 Гц HBR3 2160p при 60 Гц Подключите совместимый дисплей к док-станции U442-DOCK8-BINT с помощью кабеля HDMI или DisplayPort (см. раздел Дополнительные комплектующие). Расширенная установка с 2 внешними дисплеями Разрешение (NB) 1080p при 60 Гц...
  • Page 69 Установка C. Нажмите Настройки дисплея. D. В пункте Несколько дисплеев нажмите Указать мониторы.
  • Page 70 Установка E. В меню Общие настройки установите разрешение ретрансляции монитора 1920 x 1080 и частоту обновления 60 Гц. Нажмите Применить для сохранения настроек. Примечание. По умолчанию основным дисплеем является экран портативного компьютера. Дисплеи 2 и 3 должны ретранслировать изображение. F. В режиме двойной ретрансляции разрешение 4K-монитора автоматически снижается...
  • Page 71 Установка G. Если монитор имеет фиксированное разрешение 4K при 30 Гц, то разрешение второго монитора автоматически уменьшается до 800 x 600, либо же этот монитор совсем не будет работать. Разрешение (NB) 1080p при 60 Гц Разрешение (монитор) 4K при 30 Гц 4K при...
  • Page 72 Установка Расширенная установка с 3 внешними дисплеями Макс. Разрешение (монитор) 1080p при 30 Гц 1080p при 30 Гц 1080p при 30 Гц A. Подключите все видеопорты к совместимым дисплеям. Непосредственно после этого будут работать только 2 из 3 дисплеев. B. В режиме рабочего стола нажмите правой кнопкой мыши на рабочем столе и выберите...
  • Page 73 Установка D. В пункте Несколько дисплеев нажмите Указать мониторы. E. Нажмите в раскрывающемся меню опцию «Основной дисплей» и выберите третий активный монитор. Нажмите Применить для сохранения настроек. F. В меню Общие настройки установите разрешение ретрансляции монитора 1920 x 1080 и частоту обновления 30 Гц. Нажмите Применить для сохранения настроек.
  • Page 74 Установка Настройка нескольких мониторов в режиме MST A. Сначала обязательно следуйте вышеизложенным процедурам установки. B. После подключения внешние дисплеи можно настроить на работу в режиме ретрансляции, зеркальном режиме или в режиме основного дисплея. C. Перейдите в меню Настройки дисплея и выберите опцию «Разрешение экрана».
  • Page 75 Установка • Шаги по настройке зеркального режима а) Для вывода окна настройки обязательно см. раздел Настройка нескольких мониторов. б) В раскрывающемся меню «Дисплей» выберите предпочтительный монитор. c) Выберите Несколько дисплеев > Дублировать эти дисплеи d) Нажмите OK, чтобы подтвердить и выйти. Шаги...
  • Page 76 Выявление и устранение неисправностей в режиме MST • Исчез курсор? Если режим ретрансляции остается включенным, но док-станция U442-DOCK8-BINT отсоединена, то рабочий стол будет по-прежнему подключен к дополнительному монитору. В таком случае курсор может быть не найден на основном мониторе. В этом случае подключите дополнительный монитор через...
  • Page 77 Установка Установка без использования видеопорта Примечание. Блок питания должен быть подключен надлежащим образом, а кнопка питания устройства должна быть включена. Это должно произойти после надлежащего подключения всех ваших устройств. • Подключайте до 3 периферийных устройств USB-A, в том числе с поддержкой скорости...
  • Page 78 Технические характеристики Вход USB-C (гнездовой) Выход(-ы) DisplayPort (гнездовой) — 2 шт. HDMI (гнездовой) USB 3.2 Gen 2 Type-A (гнездовой) — 3 шт. USB 3.2 Gen 2 Type-C (гнездовой) — 1 шт. RJ45 (гнездовой) 3,5 мм (гнездовой) Макс. поддерживаемое Один дисплей (DP или HDMI): видеоразрешение...
  • Page 79 предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от...
  • Page 80 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-12-023 934083_RevA...
  • Page 81 English 1 • Español 21 • Français 41 • Рессрил61 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support ® Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten. USB Type-C ® USB-C sind registrierte Marken des USB Implementers Forum.
  • Page 82 Produktmerkmale • HDMI- und DisplayPort-Anschlüsse unterstützen jeweils 4K-Einzelmonitor-Anwendungen bis zu 3840 x 2160 bei 60 Hz* • Erweitert das 1080p Bild auf dem Desktop auf 3 externe Bildschirme gleichzeitig mit Auflösungen bis zu 1920 x 1080 bei 30 Hz* • Erweitert das 1080p Bild auf dem Desktop auf 2 externe Bildschirme gleichzeitig mit Auflösungen bis zu 1920 x 1080 bei 60 Hz* •...

  • Page 83: Optionales Zubehör

    Lieferumfang • U442-DOCK8-BINT • USB-C-zu-USB-C-Kabel, 1 m • Externes Netzteil mit BS 1363 UK und CEE 7/8 EU Netzkabel • Bedienungsanleitung Optionales Zubehör • Hakenlose Patchkabel Cat6-Gigabit der Serie N201 • P312-Serie 3,5-mm-Mini-Stereo-Audiokabel • P569-Serie Hochgeschwindigkeits-HDMI-Kabel • DisplayPort-Kabel der P580-Serie mit Verriegelungen •...
  • Page 84 Produktübersicht Vorderseite Power: Schaltet das Gerät ein und aus. Die blaue LED zeigt an, dass das Gerät eingeschaltet ist. 3,5-mm-Mini-Stereo-Combo-Anschluss: Verbindet vom Benutzer bereitgestellte Lautsprecher oder Mikrofon. USB-C-Datenanschluss: Überträgt Daten mit USB 3.2 Gen 2-Geschwindigkeiten bis zu 10 Gbit/s. USB-A-Ladeanschluss: Unterstützt die 5 V 1,5 A (7,5 W) Aufladung für Mobilegeräte, 2,4 A für Apple-Geräte.
  • Page 85 Produktübersicht Rückseite DC-Netzbuchse: Schließen Sie das im Lieferumfang enthaltene externe Netzteil an diesen Anschluss und eine AC-Steckdose an. USB-C PD-Ladeanschluss: Wird mit dem im Lieferumfang enthaltenen USB-C-Kabel an das Hostgerät angeschlossen. (2x) DisplayPort-Ausgänge: Anschluss an DisplayPort- Monitore mit vom Benutzer bereitgestellten Kabeln. HDMI-Ausgang: Anschluss an einen HDMI-Monitor mit einem vom Benutzer bereitgestellten Kabel.
  • Page 86 Kabelmatrix DP1.2 HBR2-Plattform Anschlüsse HDMI 1 externes, angeschlossenes 4K/30 Hz Entfällt Entfällt Display Entfällt 4K/30 Hz Entfällt Entfällt Entfällt 4K/30 Hz 2 externe, angeschlossene 1080p/60 Hz 1080p/60 Hz Entfällt Displays 1080p/60 Hz Entfällt 1080p/60 Hz Entfällt 1080p/60 Hz 1080p/60 Hz 3 externe, angeschlossene 1080p/30 Hz 1080p/30 Hz...
  • Page 87 Netzschalter eingeschaltet ist. • Schließen Sie den Hostcomputer oder Laptop mit dem im Lieferumfang enthaltenen USB-C-Kabel an den USB-C PD- Ladeanschluss des U442-DOCK8-BINT an. Dieses Kabel lädt und versorgt das Hostgerät mit Strom. • Die Screenshots können abhängig vom Betriebssystem variieren.
  • Page 88 Auflösung (Monitor) HBR2 2160p bei 30 Hz HBR3 2160p bei 60 Hz Schließen Sie ein HDMI- oder DisplayPort-Kabel (siehe optionales Zubehör) zwischen dem U442-DOCK8-BINT und einem kompatiblen Display an. Installation eines doppelt erweiterten, externen Displays Auflösung (NB) 1080p bei 60 Hz Auflösung (Monitor)
  • Page 89 Installation C. Klicken Sie auf Anzeigeeinstellungen. D. Klicken Sie in Mehrere Anzeigen auf Monitore erkennen.
  • Page 90 Installation E. Legen Sie in Allgemeinen Einstellungen die erweiterte Monitorauflösung auf 1920 x 1080 und die Aktualisierungsrate auf 60 Hz fest. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern. Hinweis: Die Standardeinstellung für die primäre Anzeige ist der Laptop-Bildschirm. Display 2 und 3 sollten ein erweiterter Monitor sein. F.
  • Page 91 Installation G. Wenn Ihr Monitor eine feste Auflösung von 4K bei 30 Hz hat, wird Ihr zweiter Monitor automatisch auf 800 x 600 heruntergestuft oder funktioniert möglicherweise überhaupt nicht. Auflösung (NB) 1080p bei 60 Hz Auflösung (Monitor) 4K bei 30 Hz 4K bei 30 Hz 800 x 600 1080p bei 60 Hz 1080p bei 60 Hz...
  • Page 92 Installation Installation eines dreifach erweiterten, externen Displays Max. Auflösung (Monitor) 1080p bei 30 Hz 1080p bei 30 Hz 1080p bei 30 Hz A. Verbinden Sie alle Videoanschlüsse mit kompatiblen Displays an. Nur 2 der 3 Displays funktionieren sofort. B. Klicken Sie im Desktop-Modus mit der rechten Maustaste auf den Desktop und wählen Sie Grafikeigenschaften aus.
  • Page 93 Installation E. Klicken Sie auf das Dropdown-Menü Primäre Anzeige und wählen Sie den dritten aktiven Monitor aus. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern. F. Legen Sie in Allgemeinen Einstellungen die erweiterte Monitorauflösung auf 1920 x 1080 und die Aktualisierungsrate auf 30 Hz fest.
  • Page 94 Installation Multi-Monitor-Konfiguration im MST-Modus A. Befolgen Sie zuerst die obigen Installationsverfahren. B. Nachdem die zusätzlichen Monitore angeschlossen wurden, können diese im Erweiterungsmodus, im Spiegelmodus oder als primäre Anzeige konfiguriert werden. C. Gehen Sie zuAnzeigeeinstellungen und wählen Sie Bildschirmauflösung aus. • Schritte im Erweiterungsmodus a) Lesen Sie den Abschnitt Konfiguration mehrerer Monitore, um das Konfigurationsfenster zu öffnen.
  • Page 95 Installation • Schritte im Spiegelmodus a) Lesen Sie den Abschnitt Konfiguration mehrerer Monitore, um das Konfigurationsfenster zu öffnen. b) Wählen Sie im Dropdown-Menü Anzeige den bevorzugten Monitor aus. c) Wählen Sie Mehrere Anzeigen > Diese Displays duplizieren aus. d) Klicken Sie auf OK, um die Auswahl zu bestätigen und das Fenster zu schließen.
  • Page 96 Installation Fehlerbehebung für den MST-Modus • Ist Ihr Cursor verschwunden? Wenn der Status im Erweiterungsmodus bleibt, aber die U442-DOCK8-BINT getrennt wird, wird der Desktop weiterhin mit dem Add-on- Monitor verbunden. Der Cursor kann in diesem Fall auf dem primären Monitor nicht gefunden werden. Verbinden Sie den Add-on-Monitor erneut über die Dockingstation an oder...
  • Page 97 Installation Installation des nicht-Videoanschlusses Hinweis: Stellen Sie sicher, dass der Netzadapter ordnungsgemäß angeschlossen und der Netzschalter eingeschaltet ist. Dies sollte geschehen, nachdem alle Ihre Geräte ordnungsgemäß angeschlossen wurden. • Schließen Sie bis zu 3 USB-A-Peripheriegeräte an, einschließlich Geschwindigkeiten bis zu 10 Gbit/s.

  • Page 98: Technische Daten

    Technische Daten Eingang USB-C (Buchse) Ausgänge (x2) DisplayPort (Buchse) HDMI (Buchse) (x3) USB 3.2 Gen 2 Type-A (Buchse) (x1) USB 3.2 Gen 2 Type-C (Buchse) RJ45 (Buchse) 3,5 mm (Buchse) Maximal unterstützte Einzel-Display (DP oder HDMI): Videoauflösung 3840 x 2160 bei 30 Hz Dual-Display (sowohl DP als auch DP und HDMI): 1920 x 1080 bei 60 Hz...
  • Page 99 Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
  • Page 100 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-12-023 934083_RevA...
