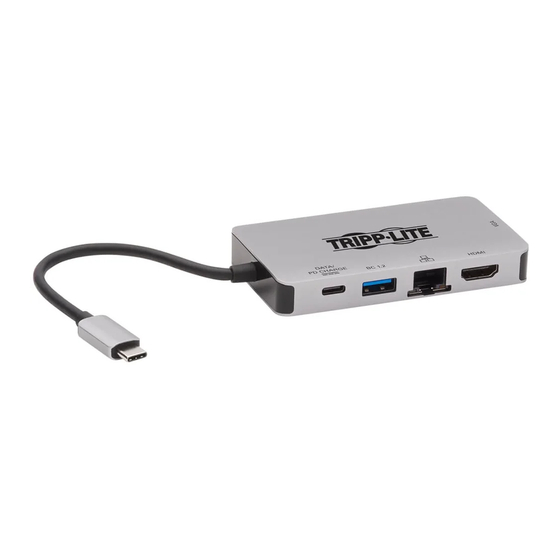

Usb-c 3.1 gen 1 portable docking station, gray
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Owner's Manual
USB-C
3.1 Gen 1 Portable
™
Docking Station, Gray
Model: U442-DOCK6-GY
USB Type-C and USB-C are trademarks of
USB Implementers Forum
Español 13 • Français 25 • Русский 37
WARRANTY REGISTRATION
Register your product today and be automatically entered to
win an ISOBAR surge protector in our monthly drawing!
www.tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
