Summary of Contents for Marabraz BM 70-170

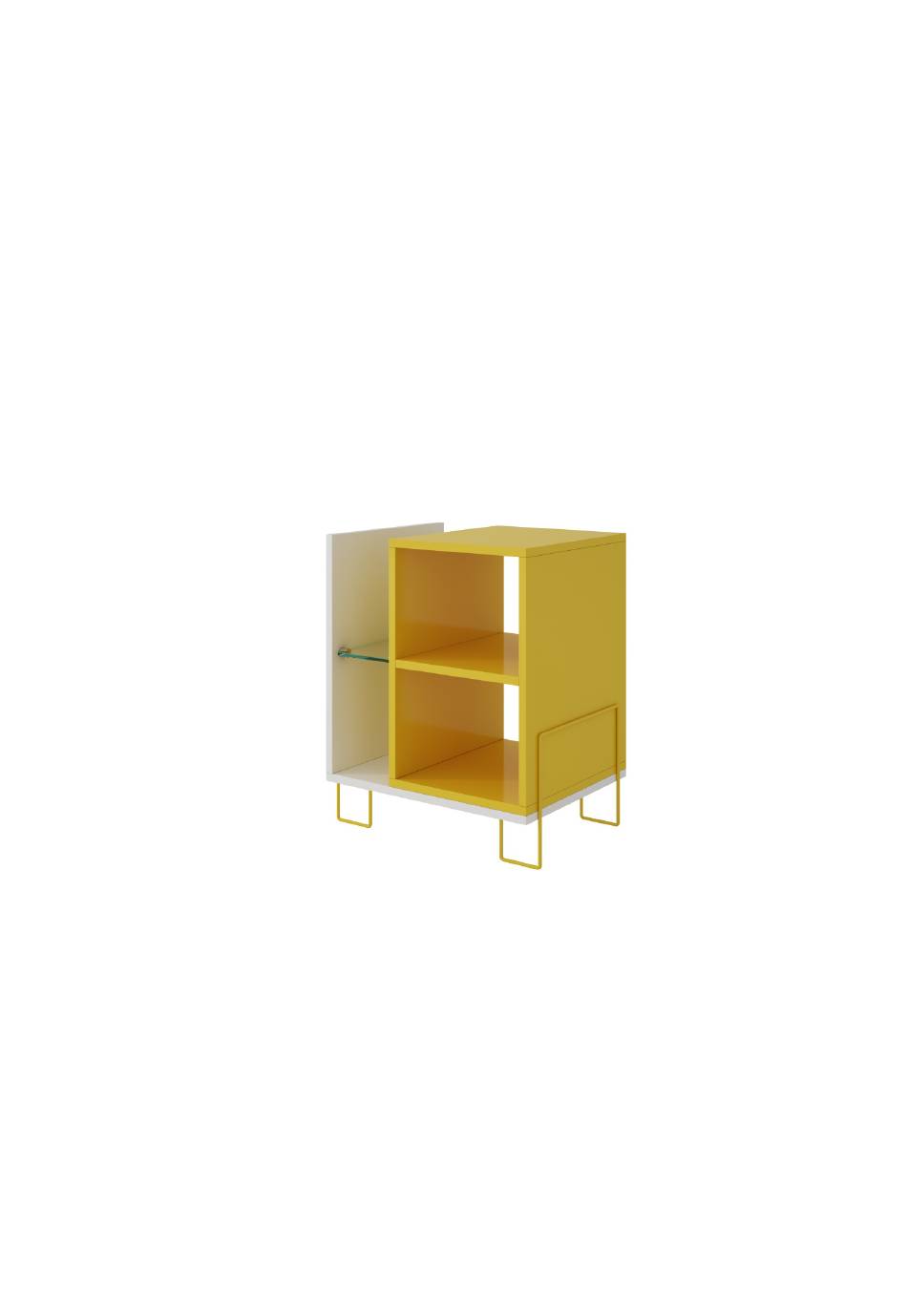

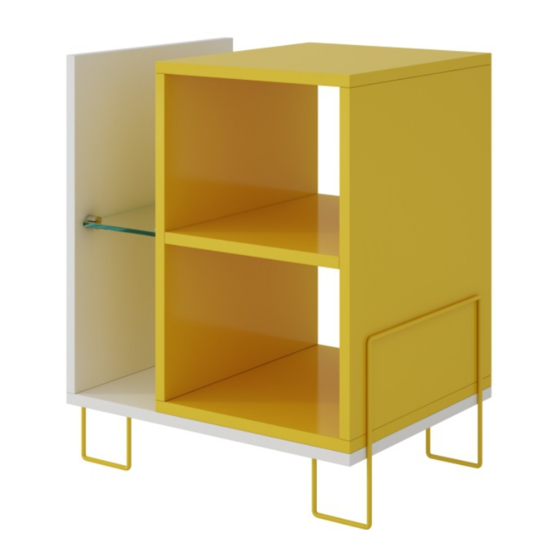

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BM 70-170...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V : 09/18...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 445 A:540 P:350 mm Dimensions: W: 17.51 H: 21.26 D: 17.52 inches Dimensiones: L: 445 A: 540 P: 350 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BM 70-170 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD BASE BASE BASE BASE MENOR LOWER BASE BASE MENOR TAMPO TAPA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA PARTITION PARTICIÓN DIVISÓRIA PRATELEIRA SHELF...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 Cola Glue Pegamento EF 000033 x 10 EF 000107 X 4 EF 000688 X 4 EF 000008x 2 3,5x16 CC 8x30 EF 000139 X 6 EF 000696 X 4 EF 000713 X 4 GIZ x 01...
- Page 8 = 3KG - 6.61LB PASSO 1 / STEP 1 / PASO 1 Utilize a cola antes de inserir a ferragem EF 000033 nas peças 04, 05, 06 e 08. Fixe a ferragem EF 000713 nas peças 04 e 06 usando a ferragem EF 000106. Use the glue before connecting hardware EF 000033 into pieces 04,05, 06 and 08.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000696 nas pré-furações existente nas peças 05 e 06. Insert hardware EF 000696 at pre-drilled holes in pieces 05 and 06. Añade el herraje EF 000696 en los huecos ya marcados en las piezas 05 y 06. EF 000696 PASSO 3 / STEP 3 / PASO 3 Use a cola antes de conectar as peças 05, 06 e 08.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Conecte as peças 09 e 04 à parte montada no passo anterior encaixando a peça 09 à ferragem EF 000713. Connect pieces 09 and 04 to the part assembled in the previous step fitting piece 09 to hardware EF 000713.
- Page 11 PASSO 8 / STEP 8 / PASO 8 Utilize o giz para dar o acabamento final ao produto. Use the chalk to give the final finish on the product. Utilize la tiza para dar el acabado final al producto. Chalk Tiza PASSO 9 / STEP 9 / PASO 9 Para garantir a fixação, deixe secar por 8 horas.
