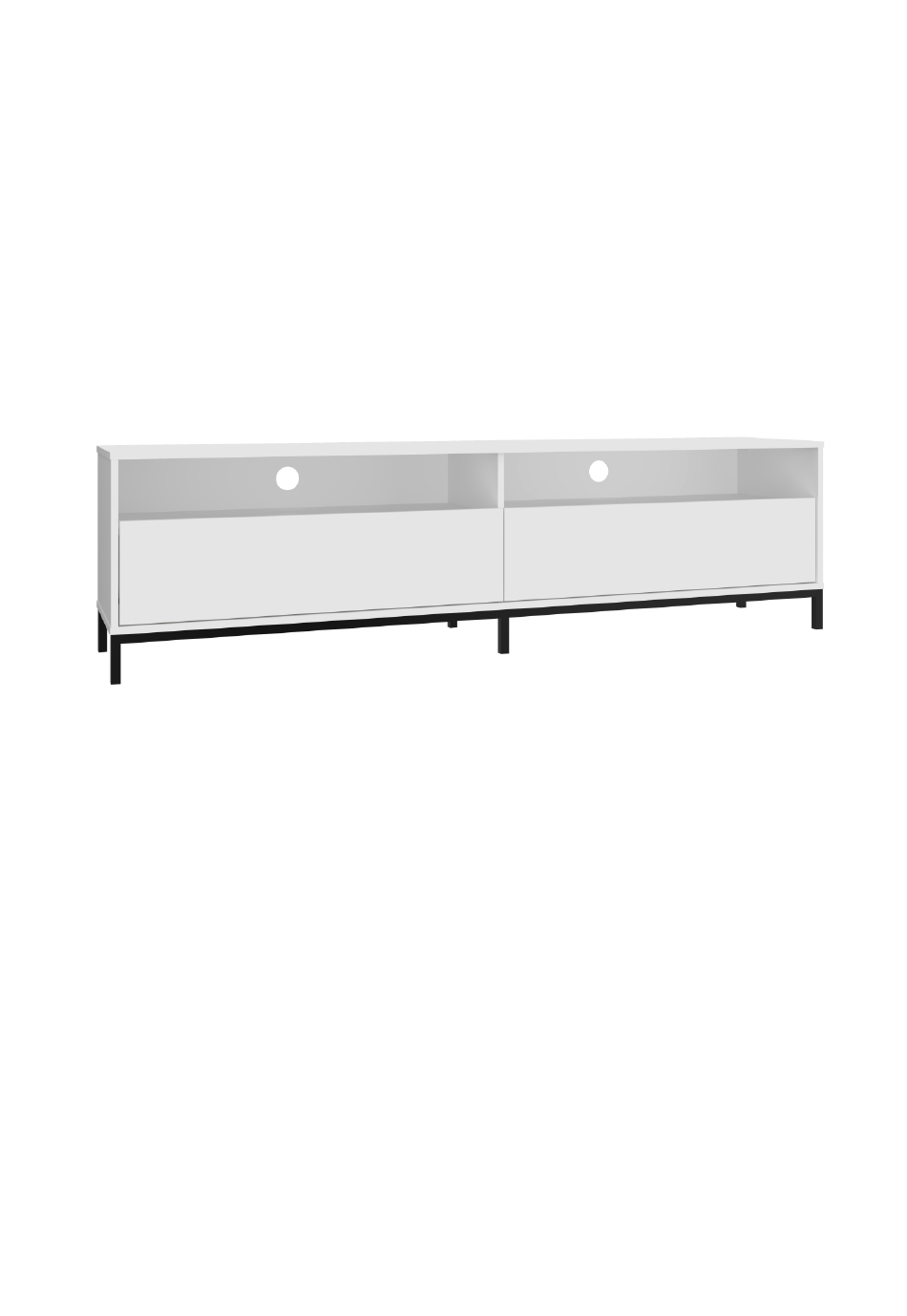

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BR 53...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 1800 A: 490 P: 380 mm Dimensions: W: 70.86 H: 19.29 D: 14.96 inches Dimensiones: L: 1800 A: 490 P: 380 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. You can clean the product with slightly dampened cloth followed by a dry cloth.
- Page 6 COD BR: BR 53 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIóN CANTIDAD BASE BASE BASE TAMPO TAPA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA SHELF PRATELEIRA REPISA LONGER PARTITION DIVISÓRIA MAIOR PARTICIÓN MAYOR LOWER PARTITION DIVISÓRIA MENOR...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000132 x 6 EF 000033 x 2 EF 000216 X 20 TAPA FUROS x 20 8x30 4x50 CC STICKER x 20 TAPA HUECOS x 20 GIZ x 01 EF 000128 x 8...
- Page 8 = 23 KG - 50.70LB = 10 KG - 22.04 LB 50" PASSO 1 / STEP 1 / PASO 1 Fixe a ferragem EF 000094 nas peças 02, 03 e 04. Fix hardware EF 000094 into pieces 02, 03 and 04. Fije el herraje EF 000094 en las piezas 02, 03 y 04.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000033 na peça 03, 04, 05, 06 e 07. Insert hardware EF 000033 into piece 03, 04, 05, 06 and 07 Añade el herraje EF 000033 en la pieza 03, 04, 05, 06 y 07. EF 000033 Não insira a ferragem EF 000033 aqui.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Insira as ferragens EF 000067 e EF 000731 na peça 05, conecte as peças 06 e 07, insira a ferragem EF 000216 e gire para apertar. Insert hardware EF 000067 and EF 000731 into piece 05, connect pie 06 and 07, insert hardware EF 000216 and turn to tighten.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Fixe a peça 01 à parte montada no passo anterior utilizando a ferragem EF 000132. Fix piece 01 to the part assembled in the previous step using hardware EF 000132. Fije la pieza 01 a la parte armada en el paso anterior utilizando el herraje EF 000132.
- Page 12 PASSO 11 / STEP 11 / PASO 11 Fixe as peças 08 e 09 ao móvel montado. Fix pieces 08 and 09 at the assembled furniture. Fije las piezas 08 y 09 al mueble armado. PASSO 12 / STEP 12/ PASO 12 Fixe os articuladores nos locais indicados utilizando a ferragem EF 000106.
