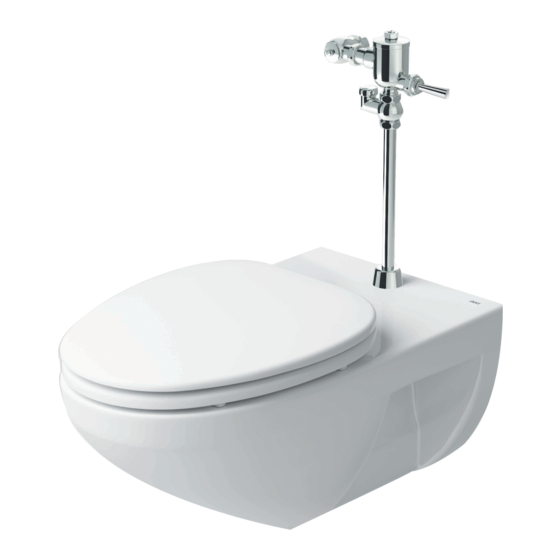

Bàn cầu treo tường/ Wall hung toilet
HƯỚNG DẪN LẮP ĐẶT VÀ SỬ DỤNG/
INSTALLATION MANUAL
AC-22PVN
Xin cảm ơn Quý khách hàng đã tin dùng sản phẩm thiết bị vệ sinh INAX. Hãy đọc kỹ hướng dẫn sử dụng để lắp đặt đúng. Kiểm tra, vận hành
thử sau lắp đặt. Trao hướng dẫn lắp đặt và sử dụng này cho khách hàng và giải thích cho khách hàng phương thức vận hành.
Thank you for selecting INAX sanitary ware. Please read these instructions carefully to ensure this product is installed properly and test
the product after installation. Customers are provided with this installation instruction and explanation of how the product works.
Thân bàn cầu/
Wall hung toilet
250
180
+0
120
-5

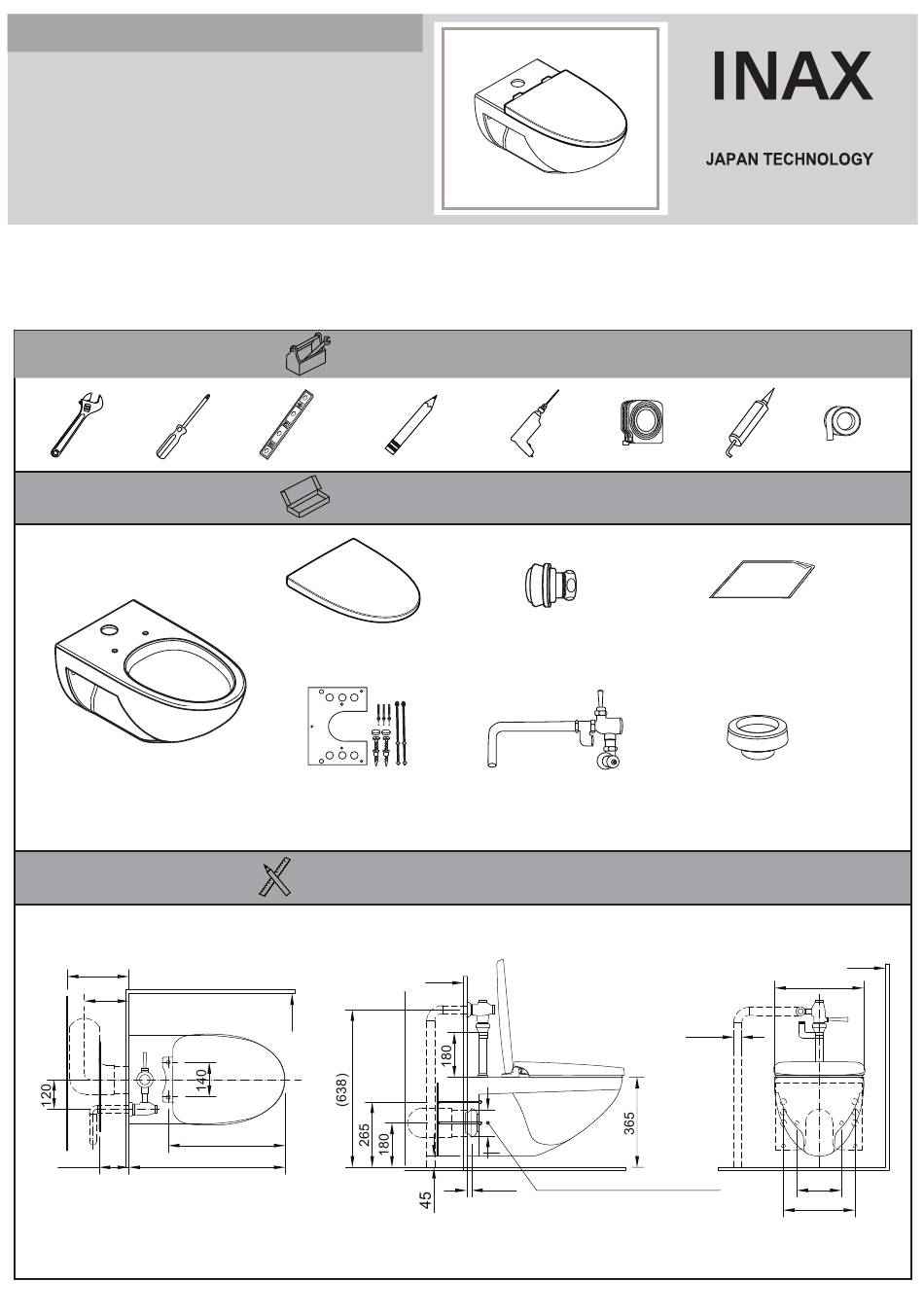

Chuẩn bị dụng cụ / Prepare the tool
Chi tiết phụ kiện/ Detail parts
Nắp bàn cầu/
Seat & cover
Bộ cố định với tường/
Wall fixing part
Bản vẽ lắp đặt / Installation drawing
WL
472
632
Bộ phận kết nối van xả và bàn cầu/
Spud with WC/ Flush valve
Bộ van xả/
Flush valve
WL
Ø110x4.2 (Class 3-TCVN)
30~35
Ống thải chờ/ Drainage pipe
- 1 -
ISO 9001:2015
ISO 14001:2015
Hướng dẫn lắp đặt và sử dụng/
Installation manual
Gioăng nối bàn cầu và ống xả trong tường/
Flange connect drainge pipe
368
Ø32
180
290
WL
Đơn vị : mm
Unit: mm
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Inax AC-22PVN
Summary of Contents for Inax AC-22PVN
- Page 1 ISO 14001:2015 Xin cảm ơn Quý khách hàng đã tin dùng sản phẩm thiết bị vệ sinh INAX. Hãy đọc kỹ hướng dẫn sử dụng để lắp đặt đúng. Kiểm tra, vận hành thử sau lắp đặt. Trao hướng dẫn lắp đặt và sử dụng này cho khách hàng và giải thích cho khách hàng phương thức vận hành.
- Page 2 HƯỚNG DẪN LẮP ĐẶT / INSTALLATION MANUAL XÁC ĐỊNH VỊ TRÍ LẮP ĐẶT LẮP ĐẶT BỘ CỐ ĐỊNH VỚI TƯỜNG PREPARE FOR INSTALL THE WALL FIXING PART INSTALL THE WALL FIXING PART - Tại vị trí lắp đường ống thoát, khoét một lỗ trên tường. Bắt các bulông M16 và...
- Page 3 HƯỚNG DẪN LẮP ĐẶT / INSTALLATION MANUAL LẮP ĐẶT BỘ CỐ ĐỊNH VỚI TƯỜNG LẮP ĐẶT BÀN CẦU LÊN GIÁ ĐỠ INSTALL THE WALL FIXING PART INSTALL THE BOWL Dùng hỗn hợp vữa xi măng, cát, đá bê tông để trát kín lỗ Trên miệng ống thoát nước của thân bàn cầu lồng vòng đệm khoét, để...
- Page 4 Dịch vụ khách hàng: 1800 6633 (miễn phí) Da Nang Office : Tầng 2 số 189, Điện Biên Phủ, Quận Thanh Khuê, Tp Đà Website: www.inax.com.vn Nẵng, Việt Nam / 2nd Floor, 189 Dien Bien Phu Street, Thanh Khue District, Da Nang city, Vietnam.
