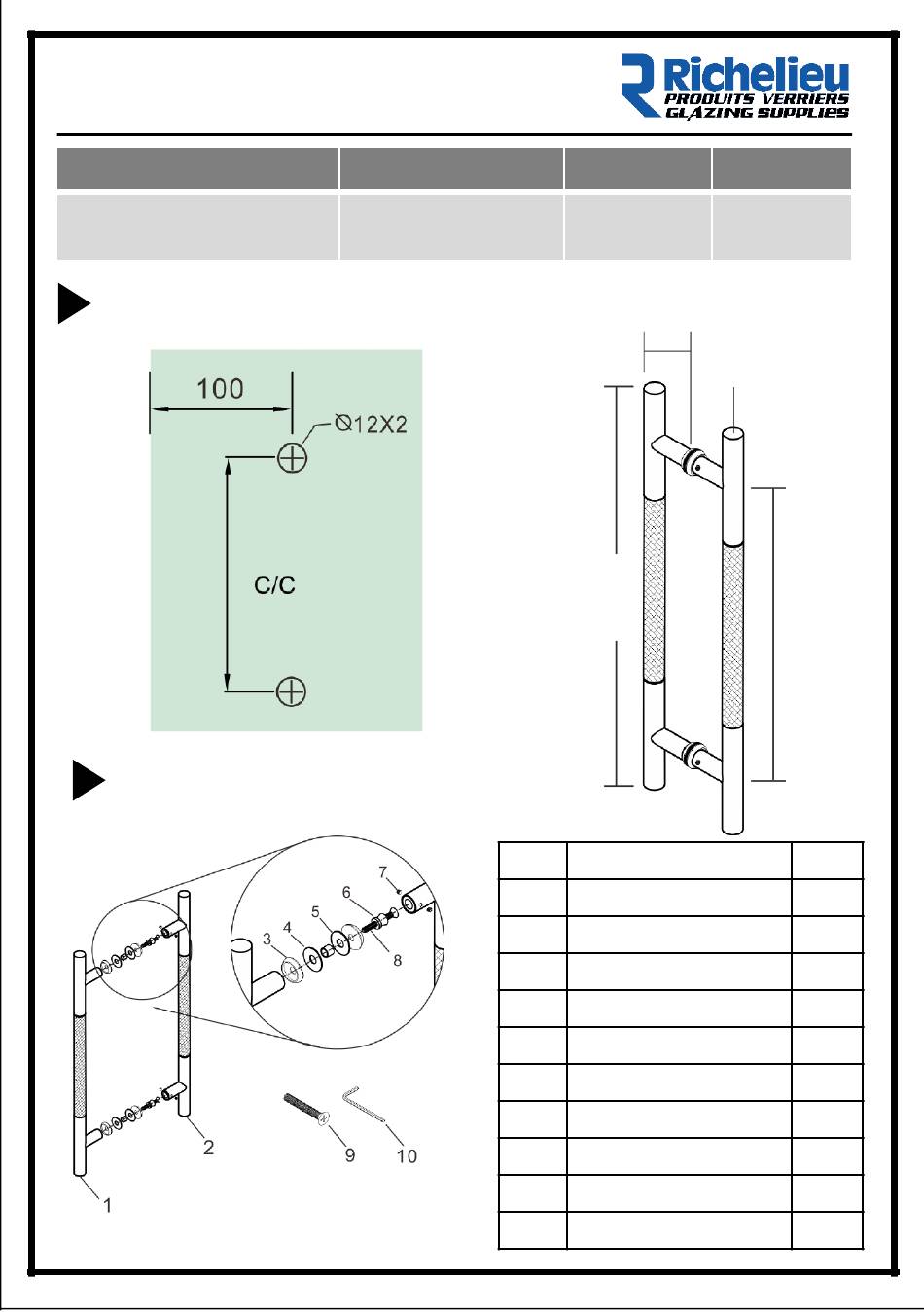

Round Ladder Handle with wood insert
Code
705483638BW170
Measurements
*
*mm
Components
Material
SS304 + wood
*
H
(48'')
1219 mm
(3'')
78 mm
H
#
Name
1
Exterior Handle
2
Interior Handle
3
Metal Washer dia32mm
4
Plastic Washer
5
Gasket
6
Collar
7
Set Screw M6x5mm
8
Screw M8x45mm
9
Screw M8x80mm
10
Allen Key 3mm
C/C
(36'')
914 mm
Ø (1-1/2'')
38 mm
C/C
Qty
1
1
4
2
4
2
4
2
2
1
Advertisement
Table of Contents
Related Manuals for Richelieu SS304
Summary of Contents for Richelieu SS304
- Page 1 Round Ladder Handle with wood insert Code Material (48’’) (36’’) 705483638BW170 SS304 + wood 1219 mm 914 mm (3’’) Measurements 78 mm Ø (1-1/2’’) 38 mm Components Name Exterior Handle Interior Handle Metal Washer dia32mm Plastic Washer Gasket Collar Set Screw M6x5mm...
- Page 2 Round Ladder Handle Installation Install the exterior handle as shown with one gasket and metal washer on each side of the glass. *Philips screwdriver not included *Use the 45mm screw for glass doors 8-12mm thick *Use the 80mm screw fo wood doors 35-50mm thick Install the interior handle onto the collars.
- Page 3 Poignée échelle ronde avec prise en bois Code Matériel (48’’) (36’’) 705483638BW170 SS304 + wood 1219 mm 914 mm (3’’) Dimensions 78 mm Ø (1-1/2’’) 38 mm Composantes Qté Poignée extérieure Poignée intérieure Rondelles en métal 32mm Rondelles en plastique...
- Page 4 Poignée échelle ronde Installation Installez la poignée extérieure comme illustré avec un joint et une rondelle métallique de chaque côté du verre. *Tournevis Philips non inclus *Utilisez la vis de 45 mm pour les portes en verre de 8-12 mm *Utilisez la vis de 80 mm pour les portes en bois de 35-50 mm Installez la poignée intérieure sur les colliers.
