Analogsignaltrenner
IME-AO-11Ex-Hi/L
Gerätekurzbeschreibung
•
Galvanisch getrennte Übertragung von normierten Analogsignalen
•
Eingangskreis 0/4...20 mA, kurzschlussfest
•
Ausgangskreis 0/4...20 mA, kurzschlussfest
•
Galvanische Trennung zwischen Eingangskreis und Ausgangskreis
•
Eigensicherer Ausgangskreis Ex ia
•
Anwendungsbereich nach ATEX: II (1) GD, II 3 G
•
Zugelassen für Einbau in Zone 2
•
HART®-transparent
•
Übertragungscharakteristik 1:1
•
Schleifengespeist
Klemmenbelegung (Fig. 2)
3, 4
Eigensicherer Ausgangskreis 0/4...20 mA
10, 9
Eingangskreis 0/4...20 mA
Anschluss über Federzugklemmen:
Anschlussquerschnitt 0,75 mm
...1,5 mm
2
Endhülsen.
Funktionen
Galvanisch getrennte Übertragung von normierten Analogsignalen
0/4...20 mA vom sicheren Bereich in den Ex-Bereich.
Es wird keine Betriebsspannung benötigt. Das Gerät wird scheifengespeist
durch die ansteuernde Stromquelle.

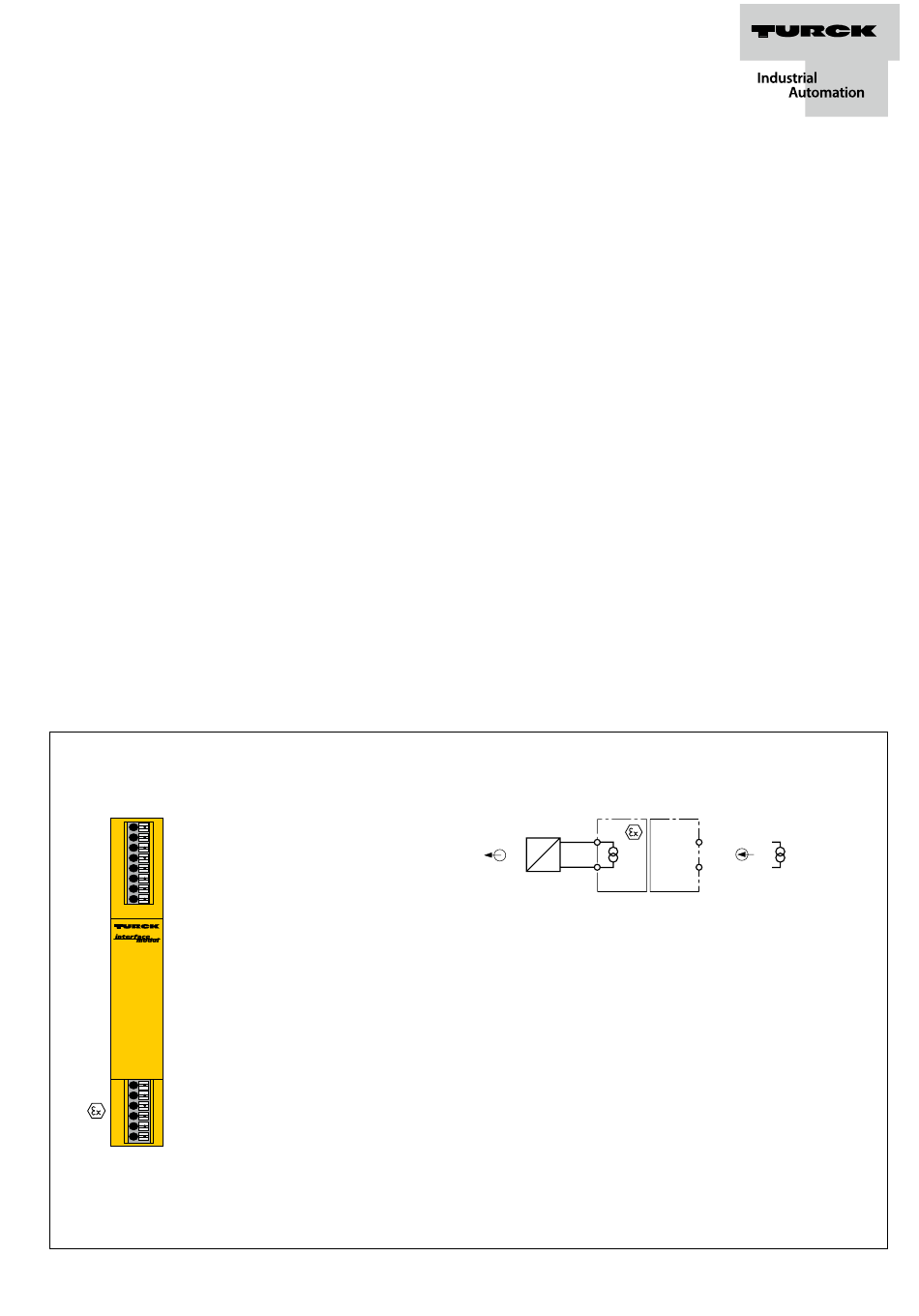

Fig. 1 Frontansicht
Front view
IME-AO-11Ex-Hi/L
1 /
1012
oder 0,5 mm
...1 mm
mit Ader-
2
2
2
Analog data transmitter
IME-AO-11Ex-Hi/L
Short description
•
Galvanically isolated transmission of standard analog signals
•
Input circuit 0/4...20 mA, short-circuit protected
•
Output circuit 0/4...20 mA, short-circuit protected
•
Galvanic isolation between input circuit and output circuit
•
Intrinsically safe output circuit Ex ia
•
Application area according to ATEX: II (1) GD, II 3 G
•
Approved for installation in zone 2
•
HART® transparent
•
Transmission characteristic 1:1
•
Loop-powered
Terminal configuration (Fig. 2)
3, 4
Intrinsically safe output circuit 0/4...20 mA
10, 9
Input circuit 0/4...20 mA
Connection via cage-clamp terminals:
Connection profile 0.75 mm
...1.5 mm
2
sleeves.
Functions
Galvanically isolated transmission of standard analog signals 0/4...20 mA
from safe area into explosion hazardous area.
As there is no power supply needed, the device has to be loop-powered by
the driving current source.
Fig. 2
Blockschaltbild
Circuit diagram
HART
®
+ 3
P
1
– 4
I
0/4...20 mA
or 0.5 mm
...1 mm
with wire
2
2
2
10 +
1
9 –
0/4…20 mA
