KARTA KATALOGOWA
Napięcie zasilania:
12V DC
Stopień ochrony (IP):
68
ORNO-LOGISTIC Sp. z o. o.
ul. Rolników 437
44-141 Gliwice
1 / 2
Ilość wyjść przekaźnikowych:
1
Inne cechy:
OTHER
Klawiatura dotykowa
tel. 32 43 43 110
www.orno.pl
SYMBOL: OR-ZS-816
EAN: 5900378658320

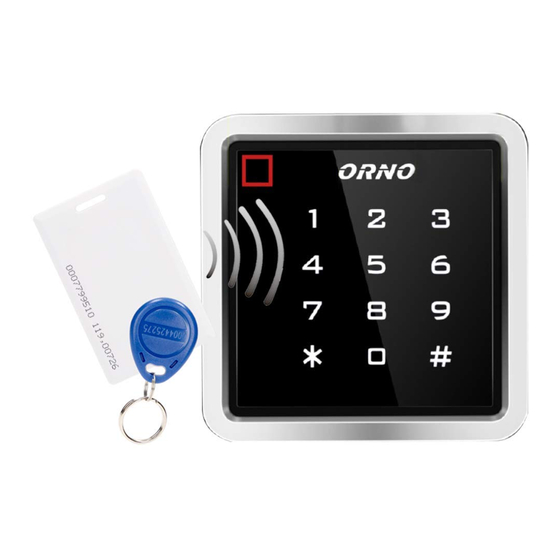

Zamek szyfrowy dotykowy z czytnikiem
kart i breloków zbliżeniowych, IP68, 1
przekaźnik 3A
Autonomiczny zamek szyfrowy łączy w sobie funkcje cyfrowej klawiatury kontroli dostępu oraz czytnika kart i breloków
zbliżeniowych. To nowoczesne urządzenie współpracuje z elektromagnetycznymi zamkami, w których stosuje się system
kontroli dostępu. Może również sterować innymi urządzeniami elektrycznymi lub alarmowymi. Zamek ma 1 wyjście
przekaźnikowe oraz czytnik kart i breloków zbliżeniowych. Uprawnione osoby mogą wejść do pomieszczenia lub budynku po
odczytaniu karty lub po wprowadzeniu kodu dostępu. Nieulotna pamięć EPROM zapamiętuje zapisane kody i parametry w
pamięci przy zaniku napięcia. Klawiatura zamka jest podświetlana, dlatego wprowadzanie kodów po zmroku nie stanowi
problemu. Jej wytrzymała obudowa sprawia, że jest wyjątkowo odporna na zmienne warunki atmosferyczne. Zamek nadaje
się do montażu natynkowego. Świecące diody LED sygnalizują stan pracy szyfratora. W zestawie dwie karty (OR-ZS-892)oraz
dwa breloki (OR-ZS-890) zbliżeniowe.
Wygenerowano automatycznie 03-02-2022 o godz. 15:59 przez system PIM Lumanti www.lumanti.pl
Rodzaj zasilania:
12V DC

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OR-ZS-816 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Orno OR-ZS-816

Summary of Contents for Orno OR-ZS-816

  • Page 1 12V DC 12V DC Stopień ochrony (IP): Inne cechy: OTHER Klawiatura dotykowa ORNO-LOGISTIC Sp. z o. o. ul. Rolników 437 tel. 32 43 43 110 44-141 Gliwice www.orno.pl 1 / 2 Wygenerowano automatycznie 03-02-2022 o godz. 15:59 przez system PIM Lumanti www.lumanti.pl...

  • Page 2: Informacje Ogólne

    Możliwość nadawania dostępu tymczasowego: Możliwość nadawania dostępu stałego: Inne cechy: Klawiatura dotykowa Podświetlenie: Czytnik linii papilarnych: ORNO-LOGISTIC Sp. z o. o. ul. Rolników 437 tel. 32 43 43 110 44-141 Gliwice www.orno.pl 2 / 2 Wygenerowano automatycznie 03-02-2022 o godz. 15:59 przez system PIM Lumanti www.lumanti.pl...
  • Page 3 Weitere Informationen über ORNO-Produkte sind auf der Website verfügbar: www.orno.pl. Orno-Logistic Sp. z o.o. ist nicht verantwortlich für die Folgen, die sich aus der Nichtbeachtung der Empfehlungen dieses Bedienungsanleitung ergeben. Orno-Logistic Sp. z o.o. behält sich das Recht vor, Änderungen im Bedienungsanleitung vorzunehmen - die neuste Version der Bedienungsanleitung ist verfügbar zum Download unter www.orno.pl.

  • Page 4: Skład Zestawu

    Instrukcja obsługi OPIS I ZASTOSOWANIE Autonomiczny zamek szyfrowy łączy w sobie funkcję cyfrowej klawiatury kontroli dostępu oraz czytnika kart i breloków zbliżeniowych. To nowoczesne urządzenie współpracuje z elektromagnetycznymi zamkami, w których stosuje się system kontroli dostępu. Może również sterować innymi urządzeniami elektrycznymi lub alarmowymi.
  • Page 5 Dodawanie użytkownika z kartą 1 Zbliż kartę # Karty można dodawać kolejno po sobie, bez konieczności wychodzenia z trybu programowania. Kasowanie użytkownika z kodem PIN lun użytkownika z 2 Numer ID użytkownika # dla posiadacza kodu PIN lub kartą. 2 Zbliż kartę # dla użytkownika karty Użytkownicy mogą...
  • Page 6 miga Wyjście z trybu programowania Otwarcie drzwi świeci Alarm miga Alarm Szczegółowa instrukcja programowania * Kod główny # Ustawienia użytkownika 999999 jest fabrycznie ustawionym kodem głównym. Wejście w tryb programowania. Wyjście z trybu programowania. Uwaga: poniższy sposób programowania możliwy jest wyłącznie po zalogowaniu się użytkownika master. Zmiana kodu głównego 0 Nowy kod # Nowy kod # Kod główny musi zawierać...
  • Page 7 Kasowanie użytkownika karty za pomocą numeru karty. 2 Numer karty # Z tej opcji można skorzystać w sytuacji, gdy użytkownik chce wprowadzić zmianę, ale zagubił kartę. Uwaga: użytkownicy mogą być kasowani kolejno po sobie bez konieczności wychodzenia z trybu programowania. Dodawanie użytkownika w trybie (3 1 #) –...

  • Page 8: Elements Of The Set

    Ustawienie fabryczne wynosi 1 minutę. Blokada klawiatury i sygnał alarmowy. Po odczycie 10 nieważnych kart lub wprowadzeniu 10 błędnych kodów PIN w ciągu 10 minut, klawiatura zostanie zablokowana na 10 minut lub na 10 minut włączą się zarówno alarm jak i wbudowany brzęczyk. Zależy to od wyboru jednej z następujących funkcji.

  • Page 9: Installation

    Operating temperature: -45℃～60℃ Operating humidity: 10%- 90% RH Waterproof: conforms to IP68 Adjustable door relay time: 0-99 seconds Adjustable alarm time: 0-3 minutes Type of RFID cards: EM 125kHz Unique Wiegand interface: Wiegand 26 bits Wiring connections: electric lock, external alarm, external reader INSTALLATION Remove the back cover from the keypad using the supplied special screw driver.
  • Page 10 Fig.1 Power supply diagram Fig. 2 Special power supply diagram Reset to factory default 1. Switch off the power. 2. Wait for 10 seconds and restore the power. 3. Immediately press and hold # button. 4. Release the button once you hear “Di Di” sound. Sound and light indication Operation status Red light...
  • Page 11 To add a card user (Method 2) This is the alternative way to enter cards using User ID 1 ID number # Read card # Allocation. In this method a User ID is allocated to a User can be added continuously without exiting programming mode card.
  • Page 12 Door Open Detection* Door Open Too Long (DOTL) warning. When used with an optional magnetic contact or built-in magnetic contact of the lock, if the door is opened normally, but not closed after 1 minute, the inside buzzer will beep automatically to remind people to close the door and continue for 1 minute before switching off automatically.

  • Page 13: Zusammensetzung Des Bausatzes

    ZUSAMMENSETZUNG DES BAUSATZES Codeschloss x 1 Proximity-Karten EM 125kHz x 2 Proximity-Tags EM 125kHz x 2 Bedienungsanleitung x 1 Imbusschlüssel x 1 Heringe aus Kunststoff x 2 Selbstschneidende Schrauben x 2 Sternschraube x 1 TECHNISCHE DATEN Nennspannung: 12V DC ±10% Anzahl der Benutzer: 2000 Lesedistanz der Karte:...
  • Page 14 Öffnen der Tür für den PIN-Inhaber Geben Sie Ihre PIN ein und drücken Sie dann # Öffnen der Tür für den Benutzer mit der Karte Holen Sie Ihre Karte näher heran Verdrahtungsanschluss Farbe Funktion Beschreibung Grün Wiegand Ausgang D0 Weiß Wiegand Ausgang D1 Grau ALARM...
  • Page 15 Zugang mit Karte und PIN 3 1 # Karte und PIN Zugang mit Karte oder PIN 3 2 # Karte oder PIN (Werkseinstellung) Hinzufügen eines Benutzers in 3 2 # - Zugang per Karte oder PIN (Werkseinstellung) Hinzufügen eines Benutzers mit einer PIN 1 Benutzer-ID-Nummer # PIN # Die Benutzer-ID ist eine beliebige Zahl von 1 bis 2000.
  • Page 16 Um den Karteninhaber und die PIN zu löschen, löschen Sie 2 ID-Nummer # einfach die Karte. Hinzufügen eines Benutzers in (3 0 #) – Kartenzugang Hinzufügen und Löschen eines Kartennutzers Folgen Sie den gleichen Schritten wie beim Hinzufügen und Löschen des Kartennutzers in der 3 2 # Alle Benutzer löschen Alle Benutzer löschen.
  • Page 17 In dieser Betriebsart dient das Gerät als Wiegand-Ausgang (26 Bit) bietet Möglichkeit Datenübertragung durch Verbindungskabel zu jedem Controller, der einen Eingang hat mit dem Wiegand-System (26 Bit).
