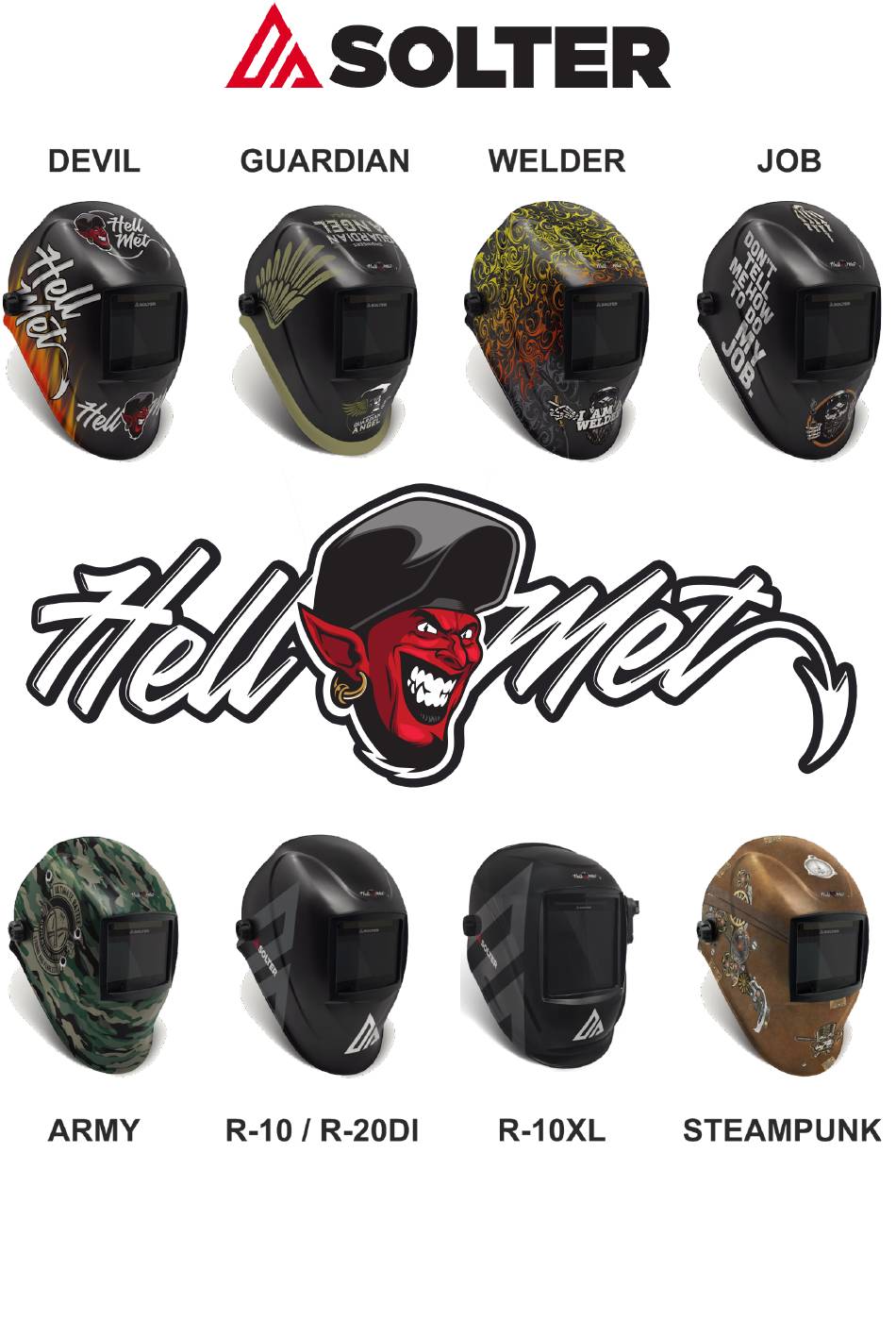

- Page 1 MI03170-07 07/2022...
-
Page 3: Características Técnicas
El presente manual de instrucciones contiene las advertencias necesarias para una correcta utilización dentro de las máximas condiciones de seguridad para el operario. Los filtros de soldadura SOLTER deben ser empleados por personal experto que conozca y comprenda los riesgos involucrados en la utilización de los mismos. - Page 4 Marcado CE Todos los filtros vienen marcados tal y como indica el certificado CE de cada modelo. En este marcaje se especifica con el primer número el grado de protección DIN que tiene el filtro cuando está en estado abierto (claro), el siguiente número indica el grado DIN en estado cerrado (oscuro) indicando el grado mínimo y el máximo.
- Page 5 Oscurecimiento, grado DIN. El ajuste del grado DIN dependerá de la aplicación de la cual nos queramos proteger y de su potencia. El grado DIN es el grado de oscuridad del filtro durante el proceso de soldadura. Ajustar con la rueda entre 9 y 13.
- Page 6 AJUSTES DEL FILTRO DIGITAL SET. Para ajustar los parámetros de sensibilidad, oscurecimiento y retraso, se debe pulsar SET, seleccionar el parámetro deseado y ajustar el valor requerido con las teclas + y -. MODE. Pulsador para ajustar el modo entre soldadura, corte y amolado. Pulsadores + y -.
- Page 7 está encendida. Seleccione el nivel de protección, el tiempo de retardo y el nivel de sensibilidad adecuado. Corte por plasma: Utilizado para cortar con equipos de plasma, se puede regular el oscurecimiento entre 5 y 8. AJUSTE DEL GRADO DE PROTECCIÓN En caso de disponer de un filtro con DIN regulable, ajustar el grado según la aplicación de la cual nos queremos proteger.
- Page 8 POSIBLES ANOMALÍAS PROBLEMA POSIBLES SOLUCIONES La cinta de ajuste ha sido posicionada incorrectamente o el ángulo del Oscurecido irregular del filtro casco respecto a nuestra área de visión no es el adecuado. La batería CR2450 o CR2032 (modelo digital) está agotada. Sustituyala. El filtro no se oscurece o parpadea El filtro protector frontal está...
-
Page 9: Technical Characteristics
SOLTER Welding SL, declines all responsibility for negligent practices in use and / or handling. This manual should be attached and kept with the filter model purchased. These filters are designed and approved in accordance with European Standard EN 379. - Page 10 light dispersion and the uniformity of the filter's vision according to regulations. The next three numbers indicate the European Regulation with which the filter complies. ADJUSTMENTS OF THE ANALOG FILTERS 1 - Solar 6 - Delay adjustment 2 - Regulations 7 - Sensitivity adjustment 3 - Welding Mode 8 - Arc sensors...
-
Page 11: Digital Filter Settings
Delay Adjusts the time it takes for the filter to return to the original open (clear) state after the welding process is complete. For HELLMET models the MIN position the delay is 0.1s, in the MAX position the delay is 1s. DIGITAL FILTER SETTINGS SET. -
Page 12: Harness Adjustments
Before re-welding be sure to return the knob to the welding position. Welding: Used for most welding applications. In this mode, the dimming function is on. Select the protection level, delay time, and appropriate sensitivity level. Plasma cutting: Used to cut with plasma equipment, the darkening can be adjusted between 5 and 8. ADJUSTING THE DEGREE OF PROTECTION In case of having a filter with adjustable DIN, adjust the degree according to the application from which we want to protect ourselves . -
Page 13: Exploded View
POSSIBLE ANOMALIES PROBLEM POSSIBLE SOLUTIONS The adjustment strap has been incorrectly positioned or the angle of the Irregular darkening of the filter helmet with respect to our vision area is not adequate. The CR2450 or CR2032 (digital model) battery is exhausted. Replace it. Filter does not darken or flicker The front protective filter is damaged or in poor condition. -
Page 14: Declaración De Conformidad
Declaro bajo mi responsabilidad que el producto Nombre: HELLMET DEVIL / GUARDIAN / WELDER / JOB / ARMY / STEAMPUNK / R-10 / R-10XL / R20 DI Al que se refiere esta declaración está en conformidad con la(s) siguiente(s) norma(s) o documento(s) normativo(s).
