Nordcap TM 42-V Installation Manual

Minibar
Hide thumbs Also See for TM 42-V:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanweisung
Minibar TM 42-V
[Art. 43560067]
2016-11

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TM 42-V and is the answer not in the manual?

Questions and answers

Related Manuals for Nordcap TM 42-V

Summary of Contents for Nordcap TM 42-V

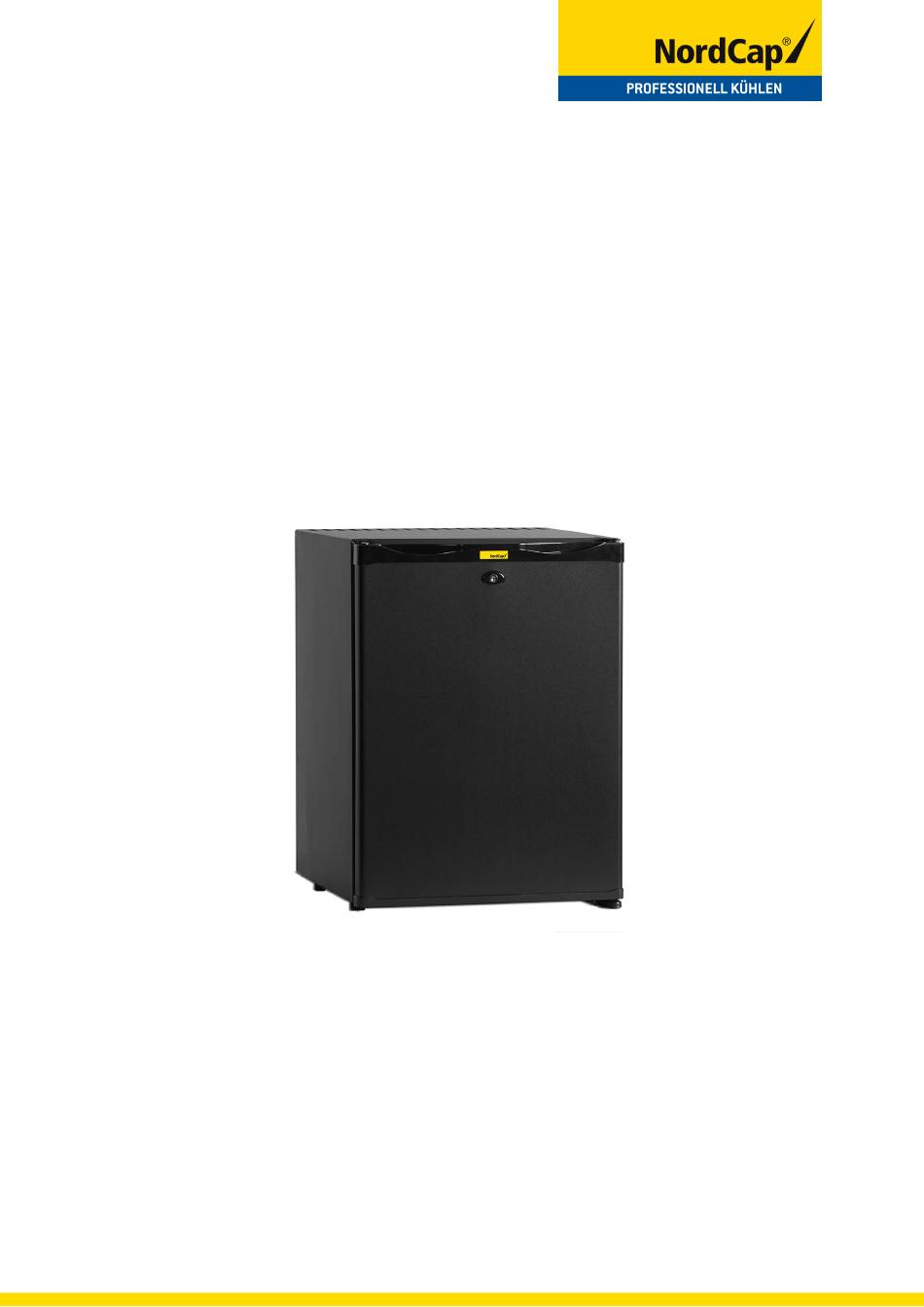

  • Page 1 Bedienungsanweisung Minibar TM 42-V [Art. 43560067] 2016-11...

  • Page 2: Wichtige Sicherheitsmaßnahmen

    INTRODUKTION Vielen Dank, dass Sie unseren Absorptions-Minibar gekauft haben. Dieses Produkt wurde zu Ihrem Vergnügen und Komfort geschaffen. Die Absorptions-System-Minibar ist ein kompakter, völlig lautloser Kühlschrank ohne Kompressor oder Ventilator. Sie wurde ursprünglich für Hotelzimmer entwickelt, kann aber auch an vielen anderen Stellen verwendet werden, z.B.

  • Page 3: Installation

    INSTALLATION Reinigen Sie die Innenseite des Kühlschrankes mit lauwarmem Wasser und einem milden Reinigungsmittel und trocknen Sie vor Betreib gründlich ab. Die Temperatur im Gerät ist abhängig von: − Raumtemperatur − Wie oft und wie lange die Tür offen steht −...

  • Page 4: Produktteile Und Funktionen

    PRODUKTTEILE UND FUNKTIONEN Lampe Füße Roste BETRIEB 1. Stecken Sie den Stecker in die Wandsteckdose. 2. Drehen Sie den Thermostatknopf im Kabinet, um die Temperatur zu regulieren. Automatische Abtauung Alle Modelle sind mit automatischer Abtauung. Temperaturkontrolle Die Kontrolle kann von 0 bis 6 eingestellt warden. Drehen Sie den Thermostatknopf, bis sie die erwünschte Temperatur erreichen.

  • Page 5: Pflege Und Reinigung

    TÜRANSCHLAG WECHSELN (OPTION) Wie man den Türanschlag wechselt  Das untere Scharnier mit einem Schraubenzieher entfernen.  Die Tür vorsichtig senken und entfernen.  Die zwei Schrauben und das Metall-Teil vom oberen Scharnier links entfernen.  Die zwei Schrauben vom oberen Scharnier rechts entfernen, das Scharnier entfernen, das Metallteil einsetzen und die zwei Schrauben einschrauben.

  • Page 6: Garantie

    GARANTIE Dieses Warranty Certificate und die originale Rechnung ist eine Bedingung dafür, dass unter Garantie Wartung geleistet werden kann. DIESE GARANTIE UMFASST NICHT: 1) Schäden, die dem Gerät im Besitz vom Verbraucher zugekommen sind, die nicht auf defektes Material oder falsche Verarbeitung zurückzuführen sind. 2) Schäden, die durch falschen Gebrauch, Manipulation oder die fehlende Einhaltung der Pflege- und Gebrauchsanweisungen entstanden sind.
  • Page 7 SCHALTKREISDIAGRAMM...

  • Page 8: Important Safety Precautions

    INTRODUCTION Thank you for purchasing our absorption minibar. This unit is designed to improve your living and entertaining comfort. The absorption system minibar is a compact, totally silent refrigerator that uses no compressors or fans. Originally developed for use in hotel rooms, this kind of little refrigerator is available to use in many other locations, such as cruise line, caravan, department dormitory, office, etc.
  • Page 9 INSTALLATION It is advisable to clean the inside of the absorption refrigerator with lukewarm water using a mild detergent, and then to dry it thoroughly prior to use. The temperature in the appliance will depend on: The temperature in the room The frequency and duration of periods when the door is open.

  • Page 10: Product Parts And Features

    PRODUCT PARTS AND FEATURES Lamp Balcony feet shelf HOW TO OPERATE ABSORPTION MINIBAR 1. Insert the power plug into wall outlet. 2. To adjust the temperature turn thermostat knob inside the cabinet. Automatic Defrosting These models are with automatic defrosting system. It defrosts automatically every 24 hours.

  • Page 11: Reversing The Door

    REVERSING THE DOOR How to reverse the door  Remove the lower hinge by loosening and removing the screws with scredriver.  Carefully lower the door and remove it.  Remove the two screws from the left top hinge position, take the metal part off the hinge position.

  • Page 12: Limited Warranty

    LIMITED WARRANTY As a condition to any warranty service obligation, the consumer must present this Warranty Certificate along with a copy of the original purchase invoice. THIS WARRANTY DOES NOT COVER: 1) Damage, accidental or otherwise, to the absorption refrigerator while in the possession of a consumer not caused by a defect in material or workmanship.

  • Page 13: Circuit Diagram

    CIRCUIT DIAGRAM...
  • Page 14 Großmoorbogen 5 Hermann-Bopp-Straße 4 Tel.+49 421 48557-0 Tel.+49 30 936684-0 Tel.+49 211 540054-0 Tel.+49 40 766183-0 Tel.+49 6132 7101-0 Fax+49 421 488650 Fax+49 30 936684-44 Fax+49 211 540054-54 Fax+49 40 770799 Fax+49 6132 7101-20 www.nordcap.de bremen@nordcap.de berlin@nordcap.de erkrath@nordcap.de hamburg@nordcap.de ingelheim@nordcap.de...

This manual is also suitable for:

43560067
