IV. Inspektion der Basiszündpunkte
Note: Bei einigen Systemen müssen sie vor der Prüfung oder Anpassung der
Zündzeitpunkte, entsprechend der Anweisung, einige Elemente geerdet sind. Wenn dies
nicht gewährleistet ist kann die korrekte Einstellung des Zündzeitpunts nicht gewährleistet
werden.
4-1 Stellen sie sicher, dass die Zündpistole an den richtigen Punkten angeschlossen ist.
4-2 Stellen sie sicher, dass Motor nach den obigen Anforderung eingestellt ist.
4-3 Starten sie den Motor und bringen sie ihn auf die normale Betriebstemperatur.
4-4 Falls erforderlich, lassen sie den Motor im Leerlauf laufen, bis die Temperatur erreicht
ist.
4-5 Stellen sie sicher das die Zeitpunktleuchte vorab „0" anzeigt. Falls nicht drücken sie
den Erhöhen- / Verringern-Knopf, bis die Anzeige „0" anzeigt. (Dies gilt für das Modell
QZ-6803 B, für Modell A ist dieser Schritt nicht notwendig)
4-6 Beachten sie die Position zw. der Zeitskala und der Anzeige: Vergleichen sie Anzeige-
grad mit dem spezifischem Wert. Wenn die Anzeigewerte innerhalb des zulässigen Bere-
ichs ( normalerweise +/- 2 Grad) liegen, ist die Zündung normal. Sollten die Werte außerh-
alb dieser Skala liegen, müssen Teile ausgewechselt werden oder der Zeitpunkt muss
angepasst werden.

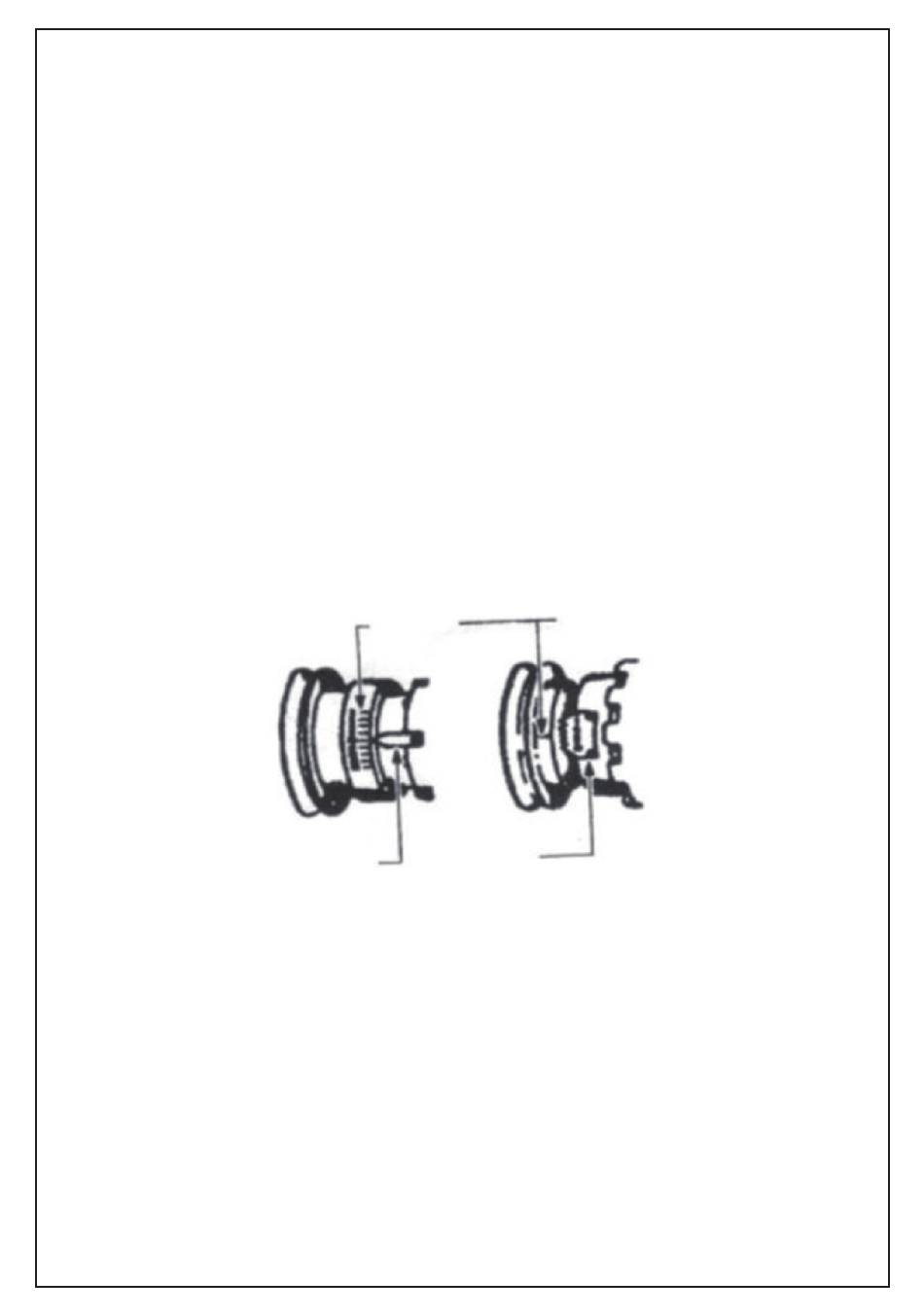

Einstellung der Zeitmarke
Referenzindikator
ablesen der Zeitaufnahme
4-7 drücken sie den Blitzschalter und lösen sie das Blitzlicht aus.
4-8 schalten sie die Zündung aus und nutzen sie die Zeitmessung.
Notiz: sollte die Zeitmessung nicht normal funktionieren, lesen sie bitte die Fehlerbehebun-
gen aus diesem Handbuch und prüfen auf mögliche Fehlerquellen.
V. Einstellung des Zündzeitpunkts
Stellen sie den Zündzeitpunkt entsprechend des Einstellungsverfahren und der tech-
nischen Anforderungen dieses Handbuchs ein. Stellen sie es nie ein, wenn die hier aufge-
listeten Anforderungen nicht gegeben sind.
