INag004V01_IT C20-010 Manuale d'Utente per Pistola Stroboscopica QZ-6803A IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
Page 2

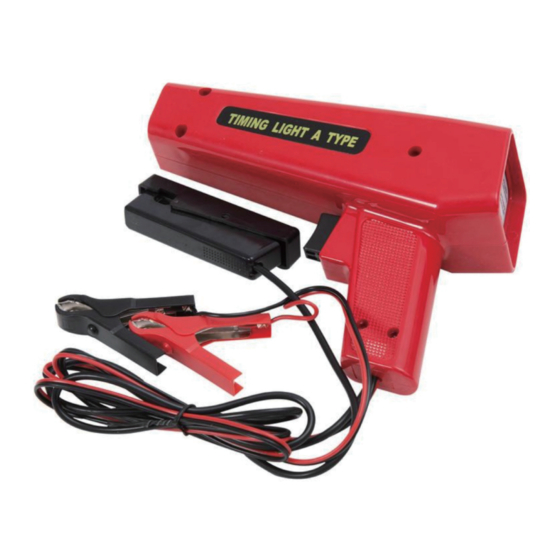

I. Immagine introduttiva per tutte le parti della Pistola Stroboscopica Fig. 1-1 1.Lampada allo xeno (accendere la Tacche di tempo durante il controllo del tempo) 2.Interruttore della luce stroboscopica (premere questo interruttore, la luce stroboscopica inizia a lampeggiare, quando si rilascia, il lampeggio si ferma) 3.Dispositivo di rilevamento del segnale induttivo (collegare il cilindro del cavo ad alta tensionetensione 1) 4.
Page 3
Fig. 2 Ordinarie tacche di tempo La Scala di tempo e l'indicatore devono essere puliti e liberi dagli oggetti estranei. Applicare il polvere di gesso su di loro se necessario. Tutte le spine di scintille funzionano normalmente, la distanza tra gli elettrodi è corretta. Avviare il motore, portarlo alla normale temperatura di lavoro.
Page 4
IV. Ispezione del tempo d'accensione di base Nota: per alcuni sistemi, prima di controllare o regolare il tempo di accensione secondo le istruzioni, alcuni elementi speciali dovrebbero essere scollegati, collegati di salto o messi a terra. Se non viene eseguito secondo le istruzioni, il tempo di accensione controllato o regolato non sarà...
Page 5
VI. Ispezione della parte di controllo dell'anticipo di accensione Il controllo dell'anticipo di accensione è quello di garantire che il sistema di accensione possa accendersi al momento opportuno durante la corsa di compressione. Il controllo dell'anticipo di accensione comprende: controllo anticipo meccanico, controllo anticipo a vuoto, controllo anticipo elettronico, ecc.
Page 6
IX. Punti di attenzione e Istruzioni di manutenzione Pulire il dispositivo di rilevamento del segnale induttivo Se la superficie del dispositivo di rilevamento del segnale induttivo è sporca o presenta macchie d'olio, la Pistola Stroboscopica potrebbe funzionare in modo anomalo. Pulire regolarmente la superficie di contatto del dispositivo di rilevamento del segnale induttivo.
Page 8
I. Introduction Picture for all Parts of the Timing Light Fig. 1-1 1.Xenon lamp (light the timing mark during checking the timing) 2.Flash frequency light switch (press this switch, the flash frequency light begins to flash, when loosen, the flash stops) 3.Inductive signal pickup device (connect high voltage wire of cylinder 1) 4.Red battery jar clip (connect the battery anode + ) 5.Black battery jar clip (connect the battery cathode - )
Page 9
Fig. 2 Common timing marks The timing scale and the indicator should be clean and clear. Apply chalk dust on them if necessary. All the spark plugs work normally, the gap between the electrodes is correct. Start the engine, run to the normal working temperature. Shut down the engine before connecting the timing light.
Page 10
IV. Inspection of the basic ignition timing Note: For some systems, before checking or adjusting the ignition time according to instructions, some special elements should be unplugged, jump connected or grounded. If it's not done according to instructions, the checked or adjusted ignition time will not be correct.
Page 11
VI. Inspection of the control part of the ignition advance he control of the ignition advance is to guarantee that the ignition system can ignite at the appropriate time during the compression stroke. The control of the ignition advance includes: mechanical advance control, vacuum advance control, and electronic advance control, etc.
Page 12
IX. Points for attention and maintenance Clean the inductive signal pickup device If the surface of the inductive signal pickup device is dirty or has oil stain, the timing light may work abnormally. Clean the working surface of the inductive signal pickup device at regular intervals.
