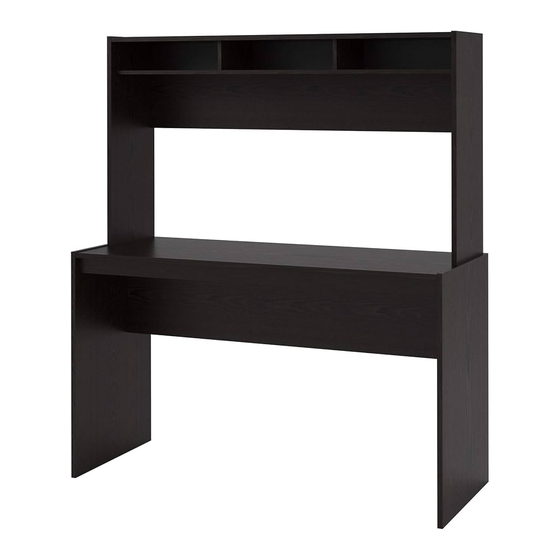

Ameriwood HOME 9896340COM Instruction Booklet

2 in 1 l desk
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
9896340COM
2 in 1 L‐Desk
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
WARNING
‐ Unit can tip over causing severe injury or death.
‐ Anchor unit to stud in wall (if instructed to).
‐ Do Not allow children to climb on unit.
‐ Put heavy items on lower shelves or drawers.
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
B349896340COT0
Tough

Advertisement

loading
Need help?

Need help?

Do you have a question about the 9896340COM and is the answer not in the manual?

Questions and answers

Related Manuals for Ameriwood HOME 9896340COM

Summary of Contents for Ameriwood HOME 9896340COM

  • Page 1 9896340COM 2 in 1 L‐Desk B349896340COT0 Date of Purchase ___ / ___ / ___ Lot Number: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product!  Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free)   Monday‐Friday 9am ‐ 5pm CST Visit: www.ameriwoodhome.com Easy Tough Assembly Difficulty Meter WARNING Follow Ameriwood Home ‐ Unit can tip over causing severe injury or death. ‐ Anchor unit to stud in wall (if instructed to). ‐ Do Not allow children to climb on unit. Tube ‐ Put heavy items on lower shelves or drawers.

  • Page 2: Helpful Hints

    Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the  limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ESTIMATED ASSEMBLY TIME: 1 HOUR ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting.   ‐ Identify, sort and count the parts before attempting assembly.   ‐ Compression dowels are lightly tapped in with a hammer.   ‐ Slides are labeled with a R (right) and L (left) for proper placement.   ‐ Make sure to always face the point on the top of the Cam Lock towards the  outer edge.   ‐ Use all the nails provided for the back panel and spread them out equally.   ‐ Back panel must be used to make sure your unit is sturdy.   ‐ Do NOT use harsh chemicals or abrasive cleaners on this item.   ‐ Never push, pull, or drag your furniture.   2  ameriwoodhome.com...

  • Page 3: Before You Start

    Before You Start  Read through each step carefully and follow the proper order    Separate and count all your parts and hardware    Give yourself enough room for the assembly process    Have the following tools: Flat Head Screwdriver, #2 Phillips Head  Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing,   please be aware to slow down and stop when screw is tight.  Failure to do so may result in stripping the screw.  Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. 3  ameriwoodhome.com...

  • Page 4: Board Identification

    Board Identification Not actual size Desk Left Panel Desk Top Desk Right Panel 39896340010 39896340030 39896340020 Desk Rail Hutch Left Panel Hutch Right Panel Desk Modesty 39896340050 39896340060 39896340070 39896340040 Hutch Shelf Hutch Top 2 Hutch Dividers Hutch Back Panel 39896340100 39896340080 39896340110 39896340090 4  ameriwoodhome.com...
  • Page 5 Board Identification Not actual size 5  ameriwoodhome.com...

  • Page 6: Part List

    Part List Actual Size (x8) (x18) (x26) (x26) #A23030 #A21660 #A22610 #A22620 confirmat screw wood dowel cam bolt cam lock (x4) (x6) (x4) (x8) #A24935 #A53600 #A12100 #A244056 hole plug cam cap angle bracket 7/16" pan screw 6  ameriwoodhome.com...
  • Page 7 STEP 1 (x5) #A22610 Screw five cam bolts (1) into the desk left panel (A). 7  ameriwoodhome.com...
  • Page 8 STEP 2 (x5) #A22610 Screw five cam bolts (1) into the desk right panel (B). 8  ameriwoodhome.com...
  • Page 9 STEP 3 (x6) (x2) #A22620 #A21660 Insert six cam locks (2) and tap two wood dowels (3) into the desk modesty (D) Quick Assembly Proper orientation of CAM LOCK 9  ameriwoodhome.com...
  • Page 10 STEP 4 (x4) (x8) #A53600 #A12100 Fasten the desk rail (E) to the desk top (C) with screws (6) and angle brackets (5). Do not tighten screws completely. 10  ameriwoodhome.com...
  • Page 11 STEP 5 (x4) (x6) #A22620 #A21660 Insert four cam locks (2) and tap four wood dowels (3) into the desk top (C). Tap two wood dowels (3) into the desk rail (E). Quick Assembly Proper orientation of CAM LOCK 11  ameriwoodhome.com...
  • Page 12 STEP 6 Attach the desk panels (A & B) to the desk top (C), desk modesty (D), desk rail (E), and  tighten the cam locks. Once assembled, tighten the screws fastening the angle brackets to the desk rail and  desk top. raw edge raw edge raw surface 12  ameriwoodhome.com...
  • Page 13 STEP 7 (x2) (x4) (x2) #A22610 #A22620 #A21660 Insert four cam locks (2), screw two cam bolts (1), and tap two wood dowels (3) into the  hutch top (H). Quick Assembly Proper orientation of CAM LOCK 13  ameriwoodhome.com...
  • Page 14 STEP 8 (x6) (x6) #A22620 #A21660 Tap two wood dowels (3) and insert four cam locks (2) into the hutch shelf (J). Tap two wood dowels (3) and insert one cam lock (2) into both hutch dividers (K). Quick Assembly Proper orientation of CAM LOCK 14  ameriwoodhome.com...
  • Page 15 STEP 9 (x6) (x2) #A22620 #A21660 Tap two wood dowels (3) and insert six cam locks (2) into the hutch back panel (I). 15  ameriwoodhome.com...
  • Page 16 STEP 10 (x7) #A22610 Screw seven cam bolts (1) into the hutch left panel (F). 16  ameriwoodhome.com...
  • Page 17 STEP 11 (x7) #A22610 Screw seven cam bolts (1) into the hutch right panel (G). 17  ameriwoodhome.com...
  • Page 18 STEP 12 (x4) #A23030 Attach the two hutch dividers (K) to the hutch top (H) and tighten cam locks. Fasten the hutch shelf (J) to the two hutch dividers (K) with screws (4). raw edge raw edge 18  ameriwoodhome.com...
  • Page 19 STEP 13 (x6) #A244056 Attach the hutch panels (F & G) to the hutch top (H), hutch back panel (I), hutch shelf (J)  and tighten cam locks. You will need a short phillips screwdriver for this step. 19  ameriwoodhome.com...
  • Page 20 STEP 14 (x4) #A23030 If you choose to fasten the hutch to the desk With the help of another person, carefully place the hutch into position, and fasten with  four screws (4). 20  ameriwoodhome.com...
  • Page 21 STEP 15 (x4) #A24935 If you choose to use the hutch as a credenza Cover the four exposed holes in the desk top with hole plugs (8). 21  ameriwoodhome.com...

  • Page 22: Maximum Loads

    Maximum Loads   This unit has been designed to support the maximum loads shown.  Exceeding these load limits  could cause sagging, instability, product collapse, and/or serious injury.   With the hutch fastened to the desk 10 lbs (4.5 kg) 100 lbs (45.4 kg) 22  ameriwoodhome.com...
  • Page 23 Maximum Loads   This unit has been designed to support the maximum loads shown.  Exceeding these load limits  could cause sagging, instability, product collapse, and/or serious injury.   With the hutch on the floor 100 lbs (45.4 kg) 30 lbs (13.6 kg) 10 lbs (4.5 kg)                               Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc.                                                            410 East First Street South                                                            Wright City, MO 63390                                                            636‐745‐3351  4. Site of Manufacture: Tiffin OH  5. See front page of instruction manual for date of manufacture. 23  ameriwoodhome.com...
  • Page 24 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service   To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased  product and leave us some feedback! We would like to extend a big "Thank You" to all of  our customers for taking the time to assemble this  Ameriwood Home product, and to give us your  valuable feedback. 24  ameriwoodhome.com...
  • Page 25 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad.  Por favor lea y manténgalo  para referencia en el futuro.   No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener  ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Lunes ‐ Viernes 9am ‐ 5pm CST Visitar: www.ameriwoodhome.com   PRECAUCION Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo.   Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva  este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles   Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese  que deje de atornillar cuando el tonillos este apretado.  Fallar hacer esto puede causar barrer el tornillo. Sistema de fijar el bloqueo de leva (página 3) Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.      ...
  • Page 26 Español Página 7 Atornille cinco pernos de leva (1) en el panel izquierdo del escritorio (A).   Página 8 Atornille cinco pernos de leva (1) en el panel derecho del escritorio (B).   Página 9 Insertar seis cerraduras de leva (2) y toque dos clavijas de madera (3) dentro la modestia del escritorio (D).   Página 10 Fijar el riel del escritorio (E) a la parte superior del escritorio (C) con los tornillos (6) y anaqueles (5). No apriete los tornillos por completo.   Página 11 Insertar cuatro cerraduras de leva (2) y toque cuatro clavijas de madera (3) dentro la part superior del  escritorio (C). Toque dos clavijas de madera (3) dentro el riel del escritorio (E).   Página 12 Adjunte los paneles des escritorio (A y B) al panel superior del escritorio (C), modestia del escritorio (D), riel  del escritorio (E), y serrar los cerraduras de leva. Una vez ensamblado, apriete los tornillos que sujetan los soportes angulares al riel del escritorio y al  escritorio.   Página 13 Insertar cuatro cerraduras de leva (2), atornille dos pernos de leva (1), y toque dos clavijas de madera (3)  dentro la parte superior de la cabina (H).   Página 14 Toque dos clavijas de madera (3) y insertar cuatro cerraduras de leva (2) dentro el estante de la cabina (J). Toque dos clavijas de madera (3) y insertar una cerradura de leva (2) en ambos divisores de la cabina (K).   Página 15 Toque dos clavijas de madera (3) y insertar seis cerraduras de leva (2) en el panel trasero de la cabina (I).   Página 16 Atornille siete pernos de leva (1) en el panel izquierdo de la cabina (F).   Página 17 Atornille siete pernos de leva (1) en el panel derecho de la cabina (G).
  • Page 27 Español Página 18 Adjuntar los dos divisores de la cabina (K) a la parts superior de la cabina (H) y serrar las cerraduras de leva. Fijar el estante de la cabina (J) a los dos divisores de la cabina (K) con los tornillos (4).   Página 19 Fijar los paneles de la cabina (F y G) a la parte superior de la cabina (H), panel trasero de la cabina (I),  estante de la cabina (J), y serrar los cerraduras de leva. Necesitará un destornillador Phillips corto para este paso.   Página 20 Si elige abrochar el armario al escritorio. Con la ayuda de otra persona, coloque cuidadosamente la conejera en su lugar, y sujétela con cuatro  tornillos (4). Página 21 Si eliges usar el aparador como una credenza Cubra los cuatro orificios expuestos en la parte superior del escritorio con tapones para orificios.   Página 22 Esta unidad ha sido diseñada para soportar la carga máxima anotada.  El exceder estos límites puede causar inestabilidad, colapsarse y/o causar serias lesiones. Con la conejera sujeta al escritorio   Página 23 Esta unidad ha sido diseñada para soportar la carga máxima anotada.  El exceder estos límites puede causar inestabilidad, colapsarse y/o causar serias lesiones. Con la conejera en el piso   Página 24 Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos  * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas Visite el sitio web de su tienda local, califique su comprado y denos sus comentarios!  Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de  ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios. Gracias 27 ...
  • Page 28 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE  ET GARDER POUR UNE RÉFÉRENCE FUTURE   Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir  de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale Visitez: www.ameriwoodhome.com   ATTENTION Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.   Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble   Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau  ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir  et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis.   Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage        ...
  • Page 29 Français Page 7 Vissez cinq boulons de came (1) dans le panneau gauche du pupitre (A).   Page 8 Vissez cinq boulons de came (1) dans le panneau droit du pupitre (B).   Page 9 Insérez six serrures de came (2) et enfoncez deux goujons de bois (3) dans la modestie du pupitre (D).   Page 10 Fixez le rail du pupitre (E) au dessus du pupitre (C) avec les vis (6) et équerres (5). Ne pas serrez les vis complètement.   Page 11 Insérez quatre serrures de came (2) et enfoncez quatre goujons de bois (3) dans le dessus du pupitre (C). Enfoncez deux goujons de bois (3) dans le rail du pupitre (E).   Page 12 Fixez les panneaux du pupitre (A et B) au dessus du pupitre (C), modestie du pupitre (D), rail du pupitre  (E), et serrez les serrures de came. Une fois assemblé, serrez les vis fixant les équerres au rail du pupitre et au dessus du pupitre.   Page 13 Insérez quatre serrures de came (2), vissez deux boulons de came (1), et enfoncez deux goujons de bois  (3) dans le dessus de la huche (H).   Page 14 Enfoncez deux goujons de bois (3) et insérez quatre serrures de came (2) dans la tablette de la huche (J). Enfoncez deux goujons de bois (3) et insérez une serrure de came (2) dans les deux diviseurs de la huche  (K).   Page 15 Enfoncez deux goujons de bois (3) et insérez six serrures de came (2) dans le panneau arrière de la huche  (I).   Page 16 Vissez sept boulons de came (1) dans le panneau gauche de la huche (F).   Page 17 Vissez sept boulons de came (1) dans le panneau droit de la huche (G).
  • Page 30 Français Page 18 Fixez les deux diviseurs de la huche (K) au dessus de la huche (H) et serrez les serrures de came. Fixez la tablette de la huche (J) aux deux diviseurs de la huche (K) avec les vis (4).   Page 19 fixez les panneaux de la huche (F et G) au dessus de la huche (H), panneaux arrière de la huche (I),  tablette de la huche (I), et serrez les serrures de came. Vous aurez besoin d'un tournevis phillips court pour cette étape.   Page 20 Si vous désirez de fixer la huche au pupitre Avec l'aide d'une autre personne, placez soigneusement la huche en position, et fixez avec quatre vis  (4).   Page 21 Si vous désirez d'utiliser la huche comme crédence Couvrez les quatre trous exposés dans le dessus du pupitre avec les bouchons (8).   Page 22 Ce meuble a été conçu pour supporter les charges maximales indiquées.  En excédant ces limites de  charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves. Avec la huche fixée au pupitre   Page 23 Ce meuble a été conçu pour supporter les charges maximales indiquées.  En excédant ces limites de  charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves. Avec la huche sur le plancher   Page 24 Enregistrez votre produit pour recevoir les éléments suivantes: * Détails sur les nouvelles tendances ‐ un aperçu sur les nouveautés * Sondages ‐ avoir une voix au sein de notre communauté * Offres exclusives et codes promo * Service de pièces de rechange rapide et facile Pour enregistrer votre produit, visitez ameriwoodhome.com 5 Étoiles Visitez le site Web de votre détaillant local, évaluez votre produit  acheté et laissez‐nous quelques commentaires ! Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce  produit "Ameriwood Home", et de nous donner vos commentaires précieux.
