5. Protocolo de bus (gestão de carga
externa)
A comunicação entre o controlo externo e as
w allboxes ocorre através do protocolo " M odbus RTU".
Cada wallbox individual só está pronta para receber
um comando Modbus 10 segundos após "Power On".
Se a respetiva wallbox se encontrar em modo
s tand-by, não pode ser abordada através do Modbus.
5.1 Ligação Modbus
A ligação da wallbox a um controlo externo ocorre
através de um bus RS485 na versão de 2 fios
(halfduplex).
Parâmetros do bus utilizados:
• Baud 19200 Bit/seg,
• 8 bits de dados,
• 1 bit de paragem,
• 1 bit de paridade (even),
• Least significant bit sent first (LSB first).
Como "Addressing Mode" é aceite apenas
"Unicast Mode".
Não ocorre um apoio do "Broadcast Mode".
5.2 Funções suportadas do protocolo
Modbus
As wallboxes suportam exclusivamente as seguintes
funções:
• 03 (0x03) Read Holding Register
• 04 (0x04) Read Input Register
• 06 (0x06) Write Holding Register
• 16 (0x10) Write Multiple Register
A sequência dos bytes é Highbyte antes de Lowbyte
(formato Motorola).
A sequência da soma de controlo CRC é Lowbyte
antes de Highbyte (formato Intel).
6. Verificação da gestão de carga
Após a instalação e configuração corretas, coloque
a gestão de carga em funcionamento.
i
Certifique-se de que, durante a verificação da gestão
de carga, não se encontra nenhum veículo ligado
a uma wallbox.
• No modo operacional de gestão de carga local,
estabeleça a alimentação de tensão das wallbo-
xes, começando pela wallbox Leader.
• No modo operacional de gestão de carga externa,
estabeleça a alimentação de tensão de todos os
aparelhos, começando pela eletrónica de controlo
externa.
• A iluminação dianteira de cada wallbox acende
durante 5 minutos e, depois, apaga-se.
• A gestão de carga está agora operacional.
Diagnóstico de erros de comunicação na gestão
de carga através da iluminação dianteira.
A iluminação dianteira pisca em caso de avaria.

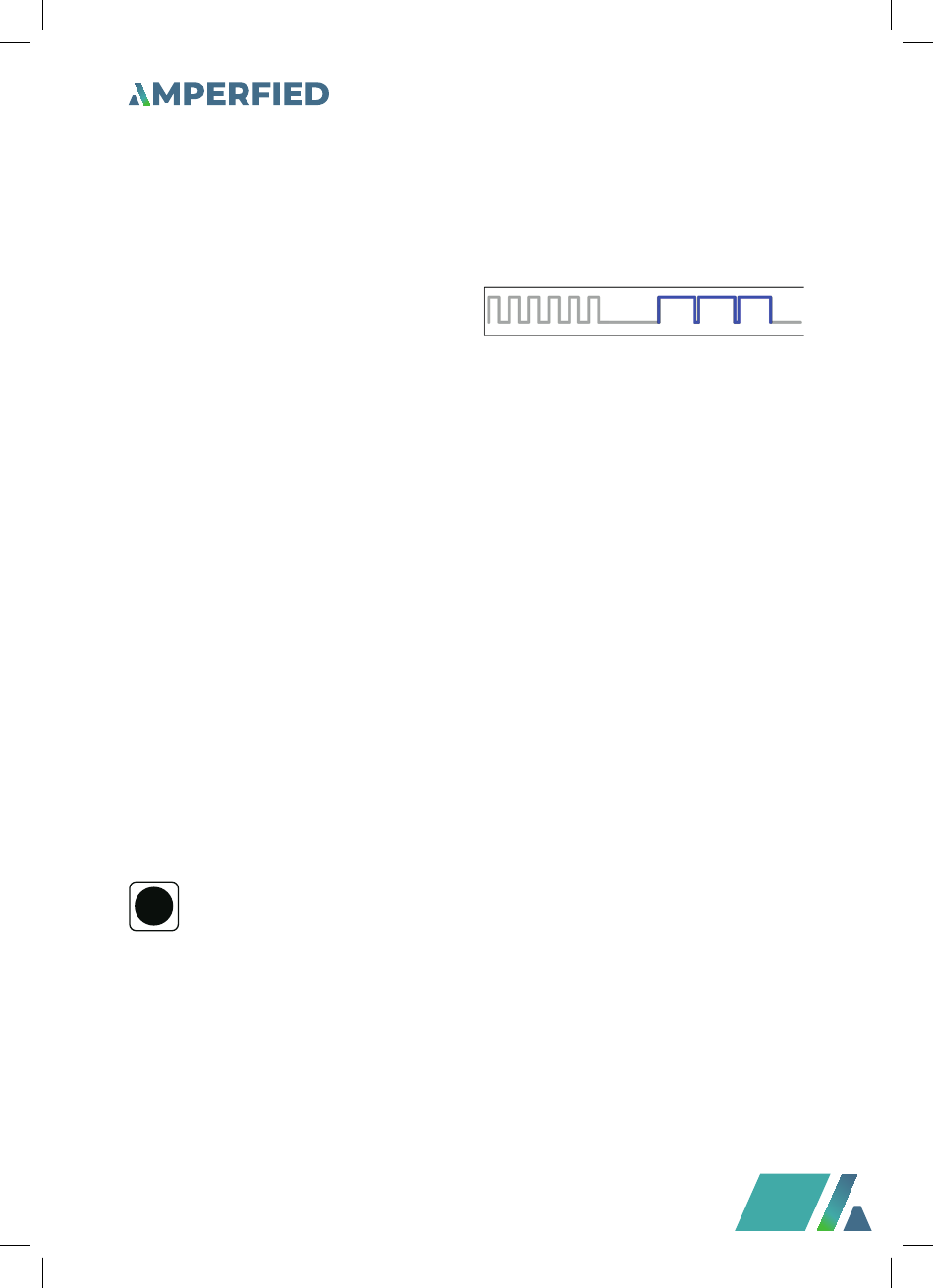

Seis intermitências curtas a branco. Pausa, três
i ntermitências longas azuis. Pausa.
Esta sequência de intermitência significa que
existe um erro de comunicação entre a wallbox
Leader ou o controlo externo e a respetiva wallbox
Follower. Verifique a correta execução da instalação
do bus. Após a resolução da avaria e um autoteste,
a iluminação dianteira acende a branco e o processo
de carregamento pode ser solicitado. Se a avaria
persistir, entre em contacto com a linha direta.
