Summary of Contents for Filippi 1971 VittEr PERTUS

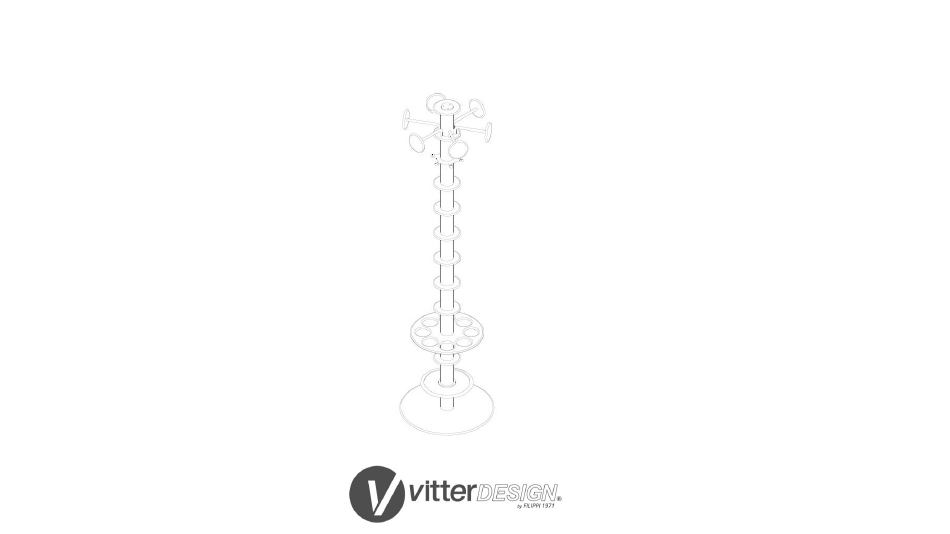

- Page 1 PERTUS...
- Page 2 ITALIANO Informazioni importanti. Leggere attentamente le istruzioni prima di iniziare l’installazione. Conserva queste informazioni per ulteriori consultazioni. AVVERTENZA Verificare che gli oggetti, nella loro posizione definitiva, abbiano una configurazione stabile e che non ci siano rischi di ribaltamento. Se l’oggetto si ribalta può causare lesioni gravi. Non permettere ai bambini di avvicinarsi durante la fase di montaggio, i componenti possono essere pericolosi.
- Page 3 +39 035861611 www.vitterdesign.com...
- Page 4 VITI A CROCE PIANO VITTER - DISCO TUBO - DISTANZIALE BULLONI Screws VittEr disks Bolts Spacers PORTA OMBRELLI INFERIORE PORTA OMBRELLI SUPERIORE PIANO VITTER APPENDINI PIANO VITTER - COPERTINA Lower umbrella stand Upper umbrella stand Hanger Lower VittEr top TUBO - ANIMA TONDELLO ANTI ROTAZIONE LAMINATO TONDO BASE BRACCI ATTACCAPANNI...
- Page 5 POSIZIONARE ORIZZONTALMENTE IL TUBO – POSIZIONARE IN VERTICALE IL TUBO – ANIMA ANIMA E FISSARE IL LAMINATO TONDO – BASE AVVITATO AL LAMINATO TONDO – BASE AL TUBO-ANIMA SOLO AL CENTRO. NON Place the tube screwed to the round laminate base in vertical position AVVITARE I BULLONI FINO IN FONDO.
- Page 6 POSIZIONARE IN ORIZZONTALE IL TUTTO E FISSARE IL LAMINATO TONDO AL PIANO VITTER INSERIRE IL PIANO VITTER - COPERTINA – COPERTINA TRAMITE LE VITI LATERALI. INFINE, Insert the lower VittEr top STRINGERE I BULLONI CENTRALI. Place the overall unit horizontally and fix the round laminate base to the lower VittEr top using the side screws.
- Page 7 RIPOSIZIONARE LA STRUTTURA IN VERTICALE Place the structure vertically VITTER DESIGN PERTUS -...
- Page 8 INSERIRE IL TUBO-DISTANZIALE SOPRA IL TUBO-ANIMA Insert the spacer over the tube VITTER DESIGN PERTUS -...
- Page 9 A SEGUIRE, INSERIRE IL PIANO VITTER - PORTA OMBRELLI INFERIORE Then, insert the lower umbrella stand VITTER DESIGN PERTUS -...
- Page 10 INSERIRE TUBO - DISTANZIALE INSERIRE PIANO VITTER - DISCO INSERIRE TUBO - DISTANZIALE Insert the spacer Insert the VittEr disk Insert the spacer VITTER DESIGN PERTUS -...
- Page 11 INSERIRE PIANO VITTER - PORTA OMBRELLI SUPERIORE Insert the upper umbrella stand VITTER DESIGN PERTUS -...
- Page 12 RIPETERE PER ALTRE SEI VOLTE LA SEQUENZA DI OPERAZIONI «6A» E «6B» ED INFINE INSERIRE IL TUBO – DISTANZIALE FINO AD OTTENERE LA SEGUENTE STRUTTURA Repeat for another six times the sequence of operations "6A" and "6B" and finally insert the spacer until the following structure is obtained VITTER DESIGN PERTUS -...
- Page 13 INSERIRE IL PIANO VITTER - APPENDINI Insert the hanger VITTER DESIGN PERTUS -...
- Page 14 INSERIRE IL TUBO - DISTANZIALE INSERIRE IL PIANO VITTER - DISCO Insert the spacer Insert the VittEr disk VITTER DESIGN PERTUS -...
- Page 15 INSERIRE BRACCI ATTACCAPANNI Insert the hanger arms VITTER DESIGN PERTUS -...
- Page 16 AVVITARE I TONDINI IN VITTER E INSERIRE IL PIANO VITTER - DISCO Screw the VittEr disks on the hanger arm and insert the last Vitter disk on the top VITTER DESIGN PERTUS -...
- Page 17 INSERIRE TONDELLO ANTI ROTAZIONE E FISSARLO. Insert the anti-rotation planchet and fix it VITTER DESIGN PERTUS -...
- Page 18 L’APPENDIABITI È ORA COMPLETO The hanger is now complete VITTER DESIGN PERTUS -...
- Page 19 CONSIGLI UTILI Useful tips ✓ In caso le parti in VittEr® si sporchino, pulire con un comune sgrassatore. ✓ Per ravvivare il colore delle parti in VittEr®, versare un leggero strato di olio di vaselina sul lato interessato e strofinare con un panno. ✓...
