- Page 1 ® SXSTAR TC-8420/3528 双针车/人字车自动切刀装置说明书 USER MANUAL 第 1 页 共 10 页...
-
Page 2: Table Of Contents
目录 一、安装图示 Installation diagram......................3 二、操作说明 Operation guide.......................6 1. 前切/后切模式操作说明 Start/End cut mode operation............6 2. 固定长度切模式操作说明 Fixed-length cut mode operation ..........8 3. 手动模式 Manual mode operation ..................9 三、系统参数设置 System parameter setting..................10 第 2 页 共 10 页... -
Page 3: 一、安装图示 Installation Diagram

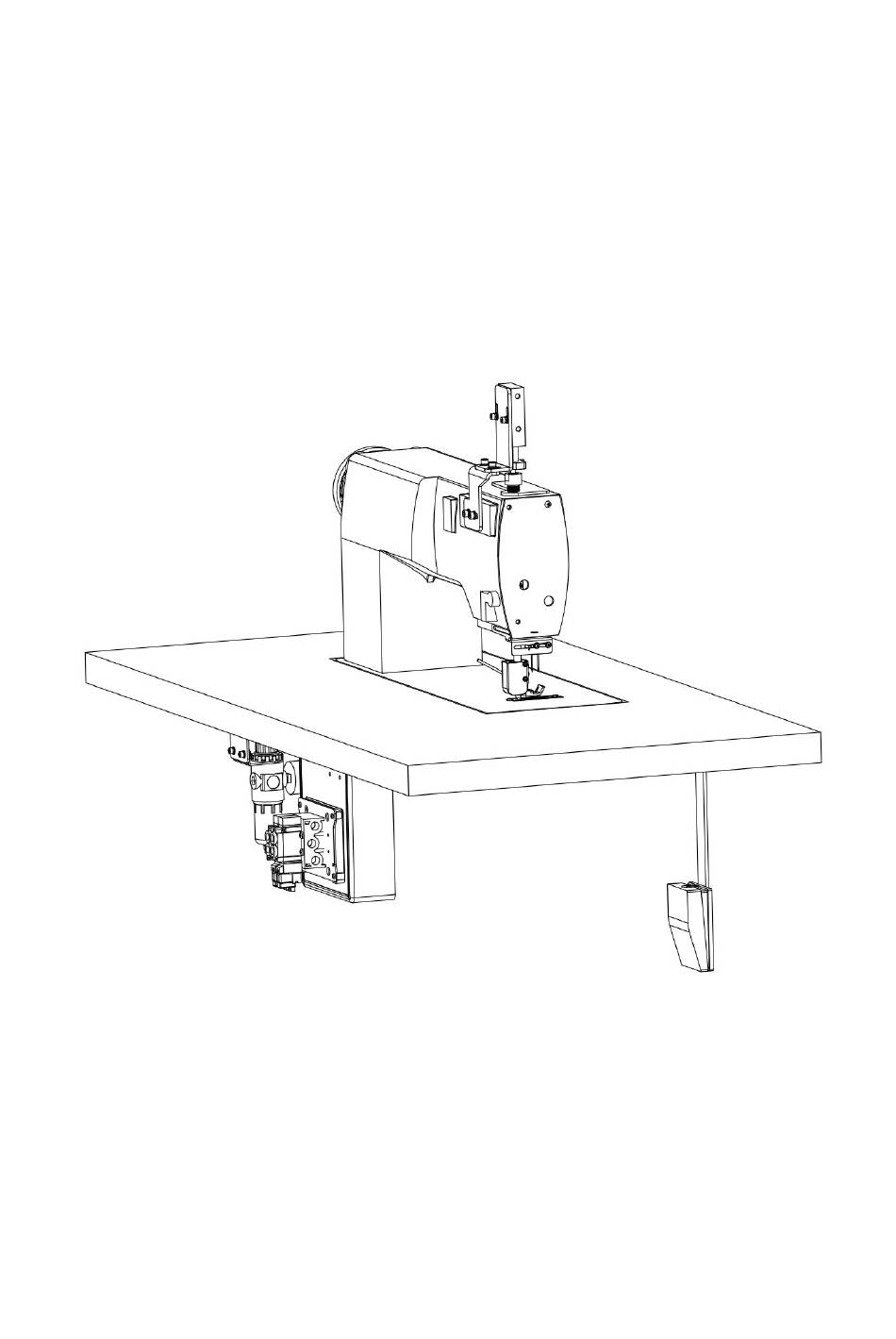

一、安装图示 Installation diagram 自动切刀装置安装示意图 Machine components installation diagram 零件列表 Parts list : 第 3 页 共 10 页... - Page 4 零件列表 Parts list : 气管连接示意图 Air Hose Diagram 注：相同编号的气管接头用气管连接起来，D1 接 1 号电磁阀信号线，D2 接 2 号电磁阀信号线 Note: Air hose Connect according to the serial number, D1 connect with solenoid valve control line NO.1, D2 connect with solenoid valve control line NO.2 第...
- Page 5 压脚杆气缸连接安装示意图 Presser foot and cylinder installation diagram 第 5 页 共 10 页...
-
Page 6: 二、操作说明 Operation Guide
二、操作说明 Operation guide 系统提供两种自动工作模式，前切/后切模式和固定长度切模式，用户可以通过修改系 统参数“ChkSw”选择其中一种自动工作模式，“ChKSw”设置为 ON 时，表示前切/后切模 式，“ChkSw”设置为 OFF 时表示固定长度切模式，设置方法请参考系统参数设置说明 System provide two work mode for use,Start&End cut mode and fixed-length cut mode.user can select mode by changing the system parameter “ChkSw”，when “ChkSw” is set to ON ,the Start&End cut mode is selected,otherwise,the fixed-length cut mode is selected.refer to the system paramter setting guide. - Page 7 1.2.后切：布料检测传感器检测到布料离开时，系统开始执行车缝针数计数，当车缝针 数满足后切针数设定时，自动执行一次切刀动作。后切针数设置方法如下图所示 End cut : when material detection sensor turn into invalid,system strat counting the sewing stitch,as long as the sewing stitch counting reach to the setting,cutter will work for one time.End cut stitch setting guide is shown below. 后切图示 End cut sample: 前切/后切功能可以组合使用，也可以单独使用，当需要单独使用前切或者后切时，...
-
Page 8: 固定长度切模式操作说明 Fixed-Length Cut Mode Operation
b.关闭后切功能，单独使用前切功能 Cancel End cut function ,Using Start cut function only 固定长度切模式操作说明 Fixed-length cut mode operation 固定长度切功能不需要使用布料检测传感器，使用该模式时需要将系统参数中的 “ChkSw”设置为 OFF，设置方法参考系统参数设置说明 It’s not need to use material detection sensor when work on fixed-length cut mode,and the system parameter “ChkSw” should be set to OFF.Refer to system parameter setting 固定长度切模式: 通过设定好针数，系统循环执行固定长度切断动作，工作时面板... -
Page 9: 手动模式 Manual Mode Operation
b. 切刀执行次数限制设置 Cutter maximum action number setting （ * 注：当最大切刀次数设定为零时，不限制切刀次数，如果最大切刀次数大于零， 则当切刀计数值达到最大切刀次数时，系统将停止自动切刀动作） (*Note: if the maximum value is set to zero,the cutter is not limited to the number of times,else when the cutter action number counter reach up to the maximum Times, the cutter will be stopped) CN 000000 CN 000000... -
Page 10: 三、系统参数设置 System Parameter Setting
三、系统参数设置 System parameter setting 1.开机时长按“自动”按键进入系统参数设置页面 Keep the “AUTO” key press down when power on,then system will enter the system parameter setting page 2.参数设置页面下单击“自动”按键可以进行参数切换 In the system parameter setting page,”AUTO” key is used for parameter switch 3.通过单击“+/-”按键可以对参数数值进行修改 Modify the parameter value by press ”+” or “-” key 4.单击“手动”退出参数设置页面，跳转到手动模式...
