ATTENTION: PLEASE READ ALL INSTRUCTIONS BEFORE ASSEMBLING/INSTALLING THIS PRODUCT
PART No. RSCSBFT130148MH20 suits our RSCGBFT130148MH20 (sold
separately) partition that fits the following vehicles:
• 2014-2021 FORD TRANSIT 150, 250, 350 MID ROOF 130" & 148" W/B
• 2014-2021 FORD TRANSIT 150, 250, 350 HIGH ROOF 130" & 148" W/B
The RolaCase Ford Transit Deep Set-Back converts your default partition for an additional 2.5"in of cabin space which allows for a deeper seat recline and more storage between
the seats and the partition.

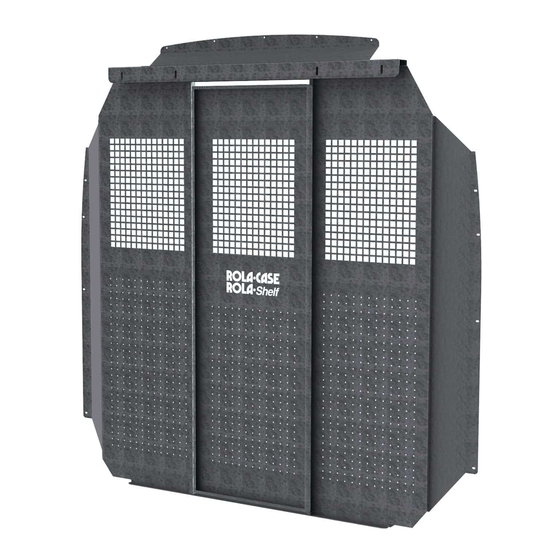

These deep setbacks are designed to complement the Rolacase Partition/Bulkhead for the Ford Transit (kit part#: RSCGBFT130148MH20 sold separately ) below you can see a
composition for the Deep Setbacks and Partition (sold separately)
DEEP SETBACKS PARTS
B
A. R/H Deep Setback
B. L/H Deep Setback
USE HARDWARE PROVIDED WITH PARTITION
RSCGBFT130148MH20 - SOLD SEPARATELY
Part #6 and #7 is simply substituted for this High Roof component using the same hardware and instructions provided in that kit. A recap of the original partition instructions
can be found on the next page
ALL DESIGN CONCEPTS ARE INTELLECTUAL PROPERTY OF ROLACASE AND ARE NOT TO BE COPIED, DISTRIBUTED OR COMMUNICATED TO UNAUTHORISED PARTIES
RSCSBFT130148MH20
Please note: Deep
setbacks come in a
pair to suit left and
right sides
IMAGES USED IN THIS GUIDE MAY VARY SLIGHTLY DEPENDING ON YOUR MODEL
A
FOR TECHNICAL SUPPORT CALL: 1 (857) 334 0300 /
INSTALLATION MANUAL
RSCSBFT130148MH20
(RolaCase Ford Transit Mid/High Roof Deep Setbacks)
ANY ALTERATIONS, UNINTENDED OR UNAPPROVED WORK/USE OF THIS PRODUCT COULD CREATE A
HAZARDOUS CONDITION THAT CAN CAUSE DEATH, PERSONAL INJURY OR PROPERTY DAMAGE.

BEFORE YOU BEGIN:

• THE AVERAGE EXPECTED INSTALL TIME FOR THIS PRODUCT IS 15 MINUTES
• READ ALL THE INSTRUCTIONS BEFORE ASSEMBLY & INSTALLATION
• ENSURE YOU HAVE SOME ASSISTANCE FROM A SECOND PERSON TO AVOID VEHICLE
DAMAGE OR ANY PERSONAL INJURY
• BE AWARE ON THE LOCATION OF VEHICLE WIRING, GAS TANKS, GAS LINES, BRAKE
LINES, & ANY OTHER IMPORTANT ITEMS
• ENSURE IT IS SAFE BEFORE DRILLING OR CUTTING ANYWHERE ON THE VEHICLE &
INSTALLING ANY OF OUR PRODUCTS
• CONFIRM YOU HAVE ALL THE NECESSARY PARTS, TOOLS, EQUIPMENT, & TIME
REQUIRED BEFORE COMMENCING
TOOLS REQUIRED:
Screw Drivers
ATTENTION
PARTITION PARTS - SOLD SEPARATELY
1
7
NOT VISIBLE can be
seen from cabin side
1.
Upper Cross Mount Beam
2.
Upper Mid Roof Header Panel
3.
Centre Panel
4.
R/H side Panel
5.
L/H side Panel
E-MAIL: support@usrolacase.com
/ WEB: www.rolacase.com
WARNING
Cordless Drill with
Rachet, sockets,
Torque settings
and/or spanners
2
3
5
4
8
6.
R/H Standard Setback
7.
L/H Standard Setback
8.
Lower Brace
6
