Zasilana centralnie oprawa oświetlenia awaryjnego
ORBIT SU LED
MOCOWANIE
Natynkowe – bezpośrednio do sufitu
TRYBY PRACY
NON-MAINTAINED – po zaniku napięcia zasilania
CIEMNY –
przechodzi w tryb pracy awaryjnej
JASNY – MAINTAINED – źródło światła cały czas włączone
WYKONANIE
Oprawa zasilana centralnie z systemu HVCBS (230V AC/
CB –
216V DC), bez modułu adresowego
Oprawa zasilana centralnie z systemu HVCBS (230V AC/
CBAM – 216V DC), z wbudowanym modułem adresowym
i wyborem trybu pracy
Oprawa zasilana centralnie napięciem 24V DC z systemu
LVAM – LVDBS, z wbudowanym modułem adresowym i wyborem
trybu pracy

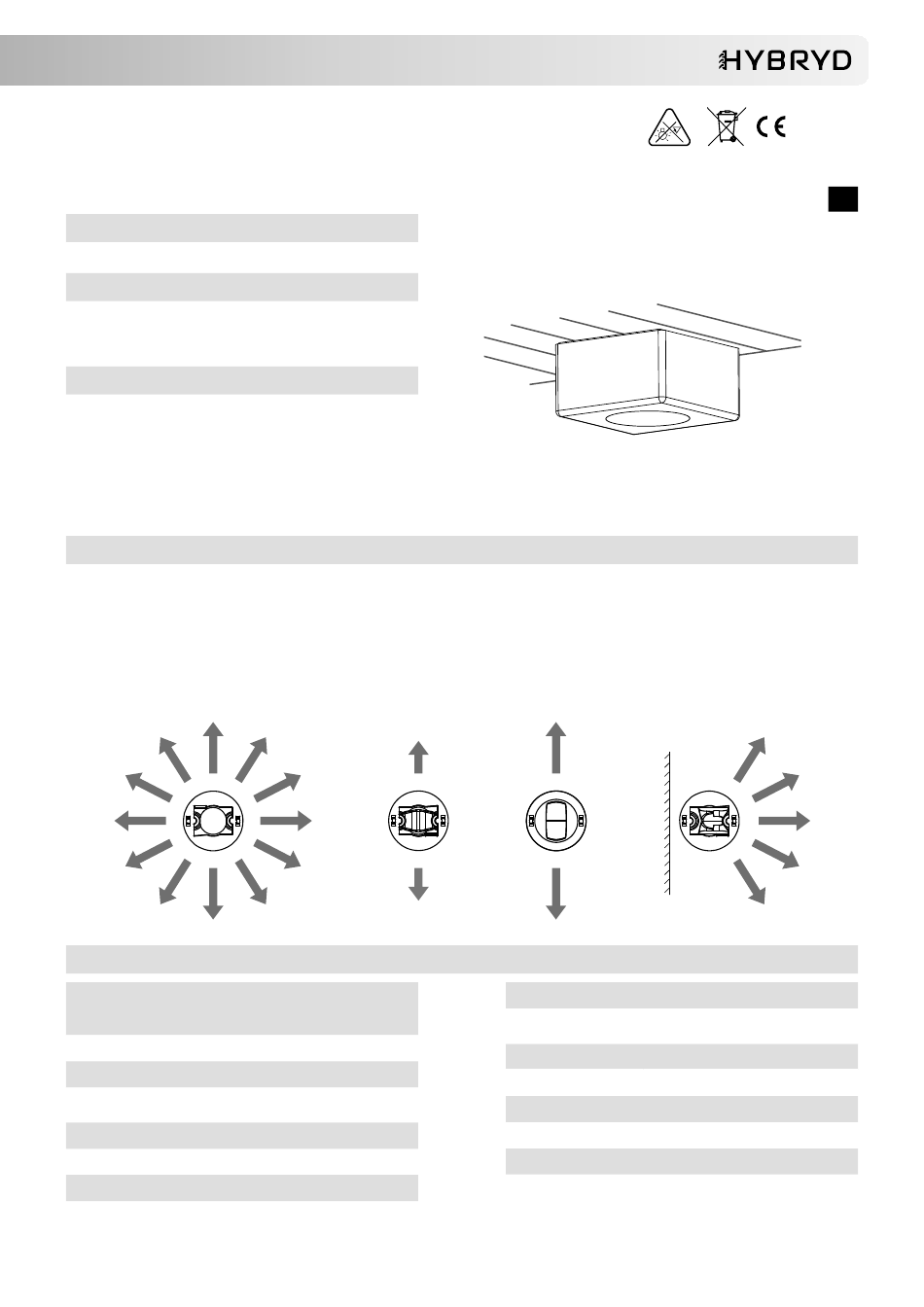

OPTYKA
SIDE – optyka kierująca szeroki strumień światła pozwalająca na umieszczenie oprawy przy ścianie
optyka idealnie nadająca się w miejscach gdzie wymagane jest rozświetlenie dużej powierzchni otwartej, dzięki zastosowaniu odpowiedniej
AREA –
soczewki przestrzeń wokół oprawy rozświetlona jest równomiernie
ROAD – optyka przeznaczona na duże wysokości, do doświetlania dróg ewakuacyjnych i przestrzeni otwartych
ROAD optyka o znacznie szerszym kącie światła wzdłuż oprawy oraz mniejszym kącie wszerz aniżeli optyka ROAD. Przeznaczona na niskie wysokości
–
PLUS bądź do doświetlania przestrzeni pomiędzy regałami na halach i pomieszczeniach o dużej wysokości
AREA / AREA PLUS
DANE TECHNICZNE
Napięcie zasilania
Pobór prądu
Pobór mocy
Klasa ochronności
Stopień ochrony
Typ źródła światła
Temperatura barwowa światła
Współczynnik oddawania barw
IMM - ORBIT SU LED - CB_CBAM_LVAM - PL_EN V01
CB 230V AC 50/60Hz, 80-275V DC
CBAM 230V AC 50/60Hz, 170-275V DC
LVAM 6-32V DC
< 12,6mA @ 216V DC
< 4W
CB, CBAM I
LVAM III
IP40, IP44, IP54
1)
Moduł LED
2)
5700K
70
INSTRUKCJA MONTAŻU I OBSŁUGI
ROAD
ROAD PLUS
Moc zasilania źródła światła
Minimalny strumień świetlny
Trwałość źródła światła
Zakres temperatury pracy
Przekrój przewodu zasilającego
Średnica przewodu zasilającego
Łączenie przelotowe
¹ Wykonanie specjalne, wariant 0044, 0054 i 0144, 0154;
)
Niewymienialne, serwisowalne źródło światła
2)
IP40
IP44
IP54
SIDE
3W
RO, RP, SD 220 lm
AR 190 lm
> 50 000h
-10 – +40ºC
0,5 – 2,5mm
2
≤ 17mm
TAK
1/4
