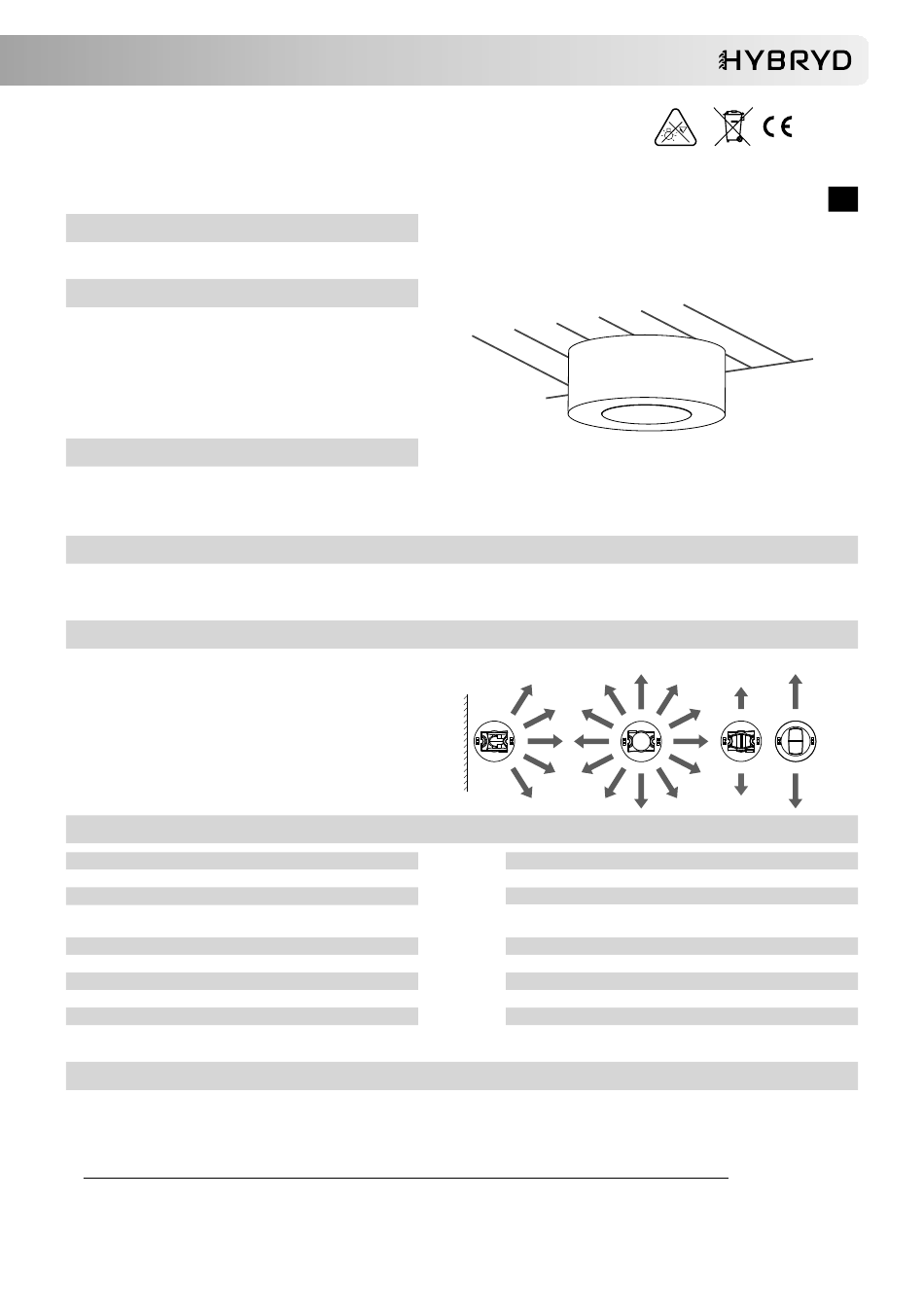

HYBRYD OWA ALSU Installation And Maintenance Manual

Autonomiczna oprawa kierunkowa oświetlenia awaryjnego
OWA ALSU LED
MOCOWANIE
Bezpośrednio do sufitu. Inne sposoby mocowania, patrz: „Zestawy
Montażowe" w karcie produktu
TRYBY PRACY
NON-MAINTAINED – ciemny – po zaniku napięcia
NM –
zasilania przechodzi w tryb pracy awaryjnej
SWITCHED MAINTAINED – jasny przełączany – po zaniku
SM – napięcia zasilania przechodzi w tryb pracy awaryjnej,
praca podstawowa sterowana (przełączana) przez L'
NIGHT – nocny – oprawa zasilana nieciągle, przy obecności
N –
sieci czas świecenia zadany z centralki systemu, a po
zaniku sieci przechodzi w tryb pracy awaryjnej
WYKONANIE
AUTOTEST – samoczynnie wykonywane testy akumula-
AT –
tora i źródła światła
CENTRALTEST – testy akumulatora i źródła światła
CT –
wykonywane na zlecenie jednostki centralnej
TESTY
Mikroprocesorowa jednostka sterująca i testująca oprawy automatycznie (AT), albo na zlecenie centralki (CT) wykonuje dwa typy testów:
TEST A – test źródła światła oraz akumulatora trwający 60 sekund – dla AT wykonywany automatycznie co 30 dni
TEST B – test źródła światła oraz czasu pracy, tj. do momentu rozładowania akumulatora – dla AT wykonywany raz w roku
OPTYKA
SIDE – (SD) rozsył światła skierowany w jedną stronę, do monta-
żu na ścianie, doświetlanie punktowe
(AR) symetryczny rozsył światła we wszystkich kie-
AREA –
runkach, zalecana do wykorzystywania w miejscach
o znacznej wysokości lub do doświetlania punktów PPOŻ
ROAD – (RO) rozsył światła głównie wzdłuż drogi ewakuacyjnej,
zalecany do wykorzystywania w wysokich korytarzach
(RP) rozsył światła głównie wzdłuż drogi ewakuacyjnej
ROAD
PLUS –
o znacznie większym zasięgu aniżeli dla optyki ROAD,
na niewielkie wysokości
DANE TECHNICZNE
Napięcie zasilania
Współczynnik mocy
Klasa ochronności
Pobór mocy
Stopień ochrony
Typ źródła światła
Temperatura barwowa światła
Moc zasilania źródła światła
Trwałość źródła światła
Typ akumulatora / napięcie
WYMAGANIA I ZALECENIA BEZPIECZEŃSTWA
•
Zarówno podczas instalacji jak i użytkowania oprawy należy przestrzegać krajowych przepisów bezpieczeństwa jak również ogólnie uznanych zasad
i reguł techniki
•
Faza stała oprawy (L) nie powinna być odłączana od zasilania przez jakiekolwiek sterowane zewnętrznie łączniki, przekaźniki czy styczniki (np. z systemu
BMS, wyłączniki ścienne, itp.)
•
Podczas użytkowania opraw awaryjnych należy prowadzić rejestr raportów z inspekcji
•
Zasilanie sieciowe oraz akumulator muszą być bezwzględnie odłączone przed każdą pracą instalacyjną bądź serwisową oprawy
•
Przed włączeniem oprawy do użytkowania należy upewnić się czy w obudowie oprawy nie występują ciała obce powstałe podczas instalacji, a jeśli
występują usunąć je
•
Oprawę należy użytkować nieuszkodzoną i zgodnie ze specyfikacją
Oprawa oświetlenia awaryjnego należy do grupy osprzętu przeciwpożarowego stąd podlega pod odpowiednie krajowe normy i przepisy.
IMM - OWA ALSU LED - AT_CT - PL_EN V01
230V AC 50/60Hz
0,4-0,6
I
dla SM: 10W
dla NM: 4,5W
IP65
Moduł LED
1)
5700K
3W
> 50 000h
Ni-MH / 4,8V
INSTRUKCJA MONTAŻU I OBSŁUGI
AREA / AREA PLUS
SIDE
Pojemność akumulatora
Czas ładowania akumulatora
Nominalny czas pracy awaryjnej
Zakres temperatury otoczenia
Przekrój przewodu zasilającego
Średnica przewodu zasilającego
Średnica przewodu komunikacyjnego
Łączenie przelotowe
Okablowanie natynkowe
Niewymienialne, serwisowalne źródło światła;
1)
Dostępne tylko dla 1h czasu pracy awaryjnej
3)
IP65
PL
ROAD ROAD PLUS
1,6; 2,1; 4,0Ah
< 24h
1h; 3h
+5 – +40˚C
TE: -25 – +40˚C
2) 3)
0,5-2,5mm
2
≤ 8mm
≤ 6mm
NIE
NIE
TE – rozszerzony zakres temperatur;
2)
1/8
