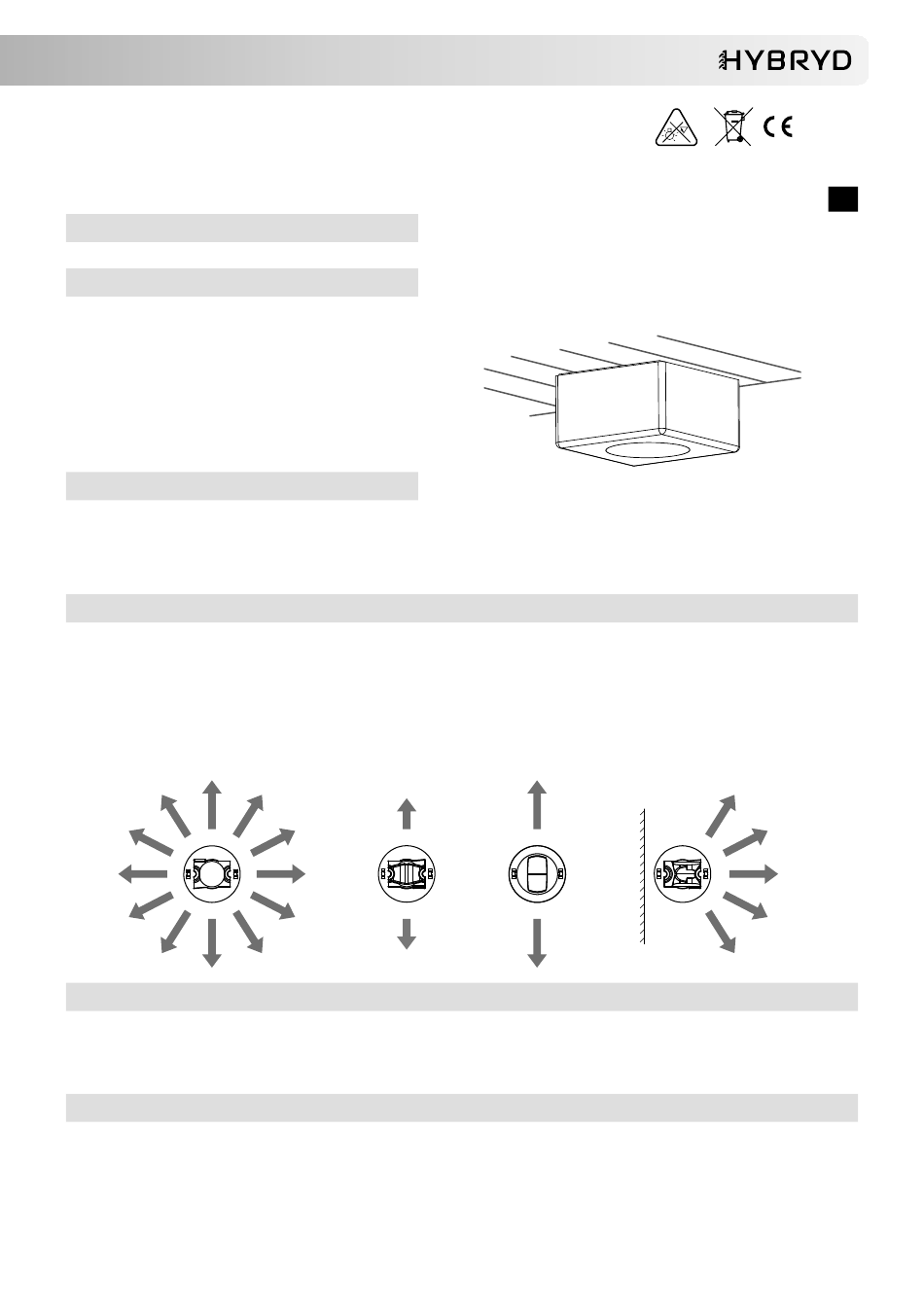

HYBRYD ORBIT SU LED Installation And Maintenance Manual

Autonomiczna oprawa oświetlenia awaryjnego
ORBIT SU LED
MOCOWANIE
Natynkowe – bezpośrednio do sufitu
TRYBY PRACY
NON-MAINTAINED – ciemny – po zaniku napięcia
NM –
zasilania przechodzi w tryb pracy awaryjnej
NIGHT – nocny – oprawa awaryjna zasilana nieciągle;
oprawa świeci przy obecności napięcia zasilania
w okresach czasu sterowanych przez centralkę systemu
N –
H-300, a po jego zaniku przechodzi w tryb pracy
awaryjnej (źródło światła zasilane z akumulatora).
SWITCHED MAINTAINED – jasny przełączalny - po zaniku
SM – napięcia zasilania przechodzi w tryb pracy awaryjnej,
praca podstawowa sterowana (przełączana) przez L'.
WYKONANIE
ST – STANDARD – testy uruchamiane ręcznie - przycisk TEST
AUTOTEST –
AT –
akumulatora i źródła światła
CENTRALTEST – testy akumulatora i źródła światła
CT –
wykonywane na zlecenie jednostki centralnej systemu CT
OPTYKA
SIDE – optyka kierująca szeroki strumień światła pozwalająca na umieszczenie oprawy przy ścianie
optyka idealnie nadająca się w miejscach gdzie wymagane jest rozświetlenie dużej powierzchni otwartej, dzięki zastosowaniu odpowiedniej
AREA –
soczewki przestrzeń wokół oprawy rozświetlona jest równomiernie
ROAD – optyka przeznaczona na duże wysokości, do doświetlania dróg ewakuacyjnych i przestrzeni otwartych
ROAD optyka o znacznie szerszym kącie światła wzdłuż oprawy oraz mniejszym kącie wszerz aniżeli optyka ROAD. Przeznaczona na niskie wysokości
–
bądź do doświetlania przestrzeni pomiędzy regałami na halach i pomieszczeniach o dużej wysokości
PLUS
AREA / AREA PLUS
TESTY
Mikroprocesorowa jednostka sterująca i testująca oprawy automatycznie (AT), albo na zlecenie centralki systemu H 300 (CT), albo poprzez ręczne uruchomienie
testu (ST) wykonuje dwa typy testów:
TEST A – test źródła światła oraz akumulatora trwający 60 sekund – dla AT wykonywany automatycznie co 30 dni
TEST B – test źródła światła oraz czasu pracy, tj. do momentu rozładowania akumulatora – dla AT wykonywany raz na rok
MANUALNE TESTY
naciskamy przycisk TEST i przytrzymujemy do momentu aż zgasną kontrolki sygnalizacyjne - czerwona i zielona, a następnie zapali się trzema
krótkimi błyskami i czwartym dłuższym błyskiem czerwona kontrolka sygnalizacyjna LED, w czasie dłuższego błysku zwalniamy przycisk TEST.
TEST A –
Powoduje to uruchomienie testu świecenia źródła światła oprawy na czas około 10 sekund. W czasie wykonywania testu miga czerwona dioda
LED. Po zakończeniu testu świecenia oprawy bez błędów, gaśnie czerwona dioda sygnalizacyjna LED
uruchamiamy w podobnej sekwencji, ale wywołanie następuje w czasie piątego, dłuższego błysku czerwonej kontrolki. Kasowanie testu realizo-
TEST B –
wane jest w czasie szóstego dłuższego błysku czerwonej kontrolki
IMM - ORBIT SU LED - ST_AT_CT - PL_EN V01
samoczynnie wykonywane testy
ROAD
INSTRUKCJA MONTAŻU I OBSŁUGI
ROAD PLUS
IP40
IP44
IP54
PL
SIDE
1/4
