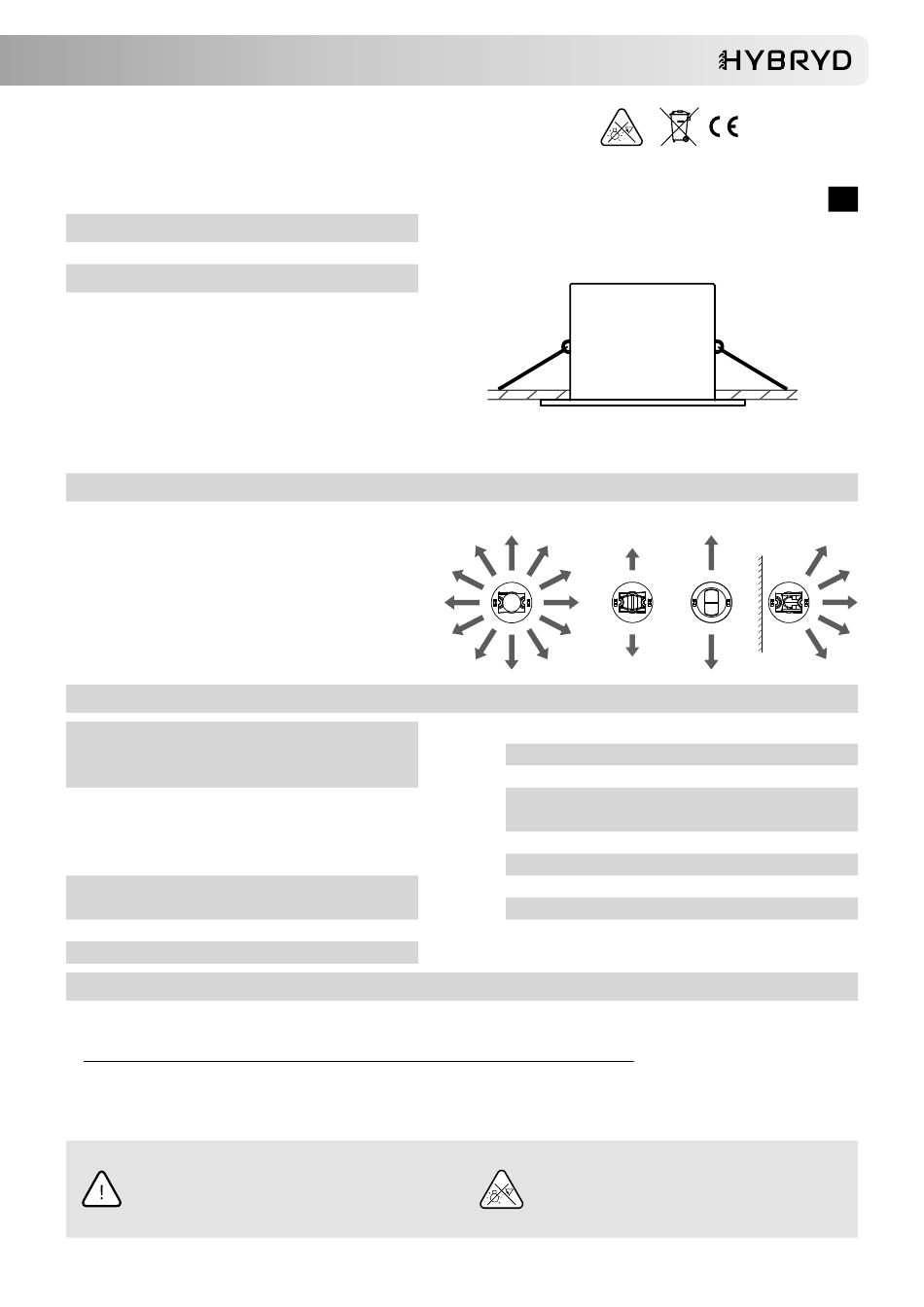

HYBRYD KWADRA FL LED Installation And Maintenance Manual

Zasilana centralnie oprawa kierunkowa oświetlenia awaryjnego
KWADRA FL LED
MOCOWANIE
Do sufitu podwieszanego
WYKONANIE
oprawa zasilana centralnie z systemu HVCBS (230V AC
CB –
/216V DC), bez modułu adresowego
oprawa zasilana centralnie z systemu HVCBS (230V AC
CBAM –
/216V DC), z wbudowanym modułem adresowym
i wyborem trybu pracy
oprawa zasilana centralnie napięciem 24V DC, bez
LV –
modułu adresowego
oprawa zasilana centralnie napięciem 24V DC z systemu
LVAM – LVDBS, z wbudowanym modułem adresowym i wyborem
trybu pracy
OPTYKA
(AR) symetryczny rozsył światła we wszystkich kie-
AREA –
runkach, zalecana do wykorzystywania w miejscach
o znacznej wysokości lub do doświetlania punktów PPOŻ
(RO) rozsył światła głównie wzdłuż drogi ewakuacyjnej,
ROAD –
zalecany do wykorzystywania w wysokich korytarzach
(RP) rozsył światła głównie wzdłuż drogi ewakuacyjnej
ROAD
PLUS – o znacznie większym zasięgu aniżeli dla optyki ROAD,
na niewielkie wysokości
(RP) rozsył światła skierowany w jedną stronę, do mon-
SIDE –
tażu na ścianie, doświetlanie punktowe
DANE TECHNICZNE
Napięcie zasilania
Pobór mocy (3W)
Klasa ochronności
Stopień ochrony
Typ źródła światła
WYMAGANIA I ZALECENIA BEZPIECZEŃSTWA
•
Zarówno podczas instalacji jak i użytkowania oprawy należy przestrzegać krajowych przepisów bezpieczeństwa jak również ogólnie uznanych zasad
i reguł techniki
•
Podczas użytkowania opraw awaryjnych należy prowadzić rejestr raportów z inspekcji
•
Zasilanie sieciowe musi być bezwzględnie odłączone przed każdą pracą instalacyjną bądź serwisową oprawy
•
Przed włączeniem oprawy do użytkowania należy upewnić się czy w obudowie oprawy nie występują ciała obce powstałe podczas instalacji, a jeśli
występują usunąć je
•
Oprawę należy użytkować nieuszkodzoną i zgodnie ze specyfikacją
Oprawa oświetlenia awaryjnego należy do grupy osprzętu przeciwpożarowego stąd podlega pod odpowiednie krajowe normy i przepisy.
NIE ZASTOSOWANIE SIĘ DO WSKAZÓWEK
BEZPIECZEŃSTWA MOŻE SKUTKOWAĆ POWSTANIEM
ZAGROŻENIA ŻYCIA A NAWET ŚMIERCIĄ
Nie zastosowanie się do niniejszej instrukcji może
doprowadzić do uszkodzenia oprawy i utraty gwarancji
IMM - KWADRA FL LED - CB_CBAM_LV_LVAM - PL_EN V01
CB 230V AC 50/60HZ 80-275V DC
CBAM 230V AC 50/60HZ 170-275V DC
LV/LVAM
6–32V DC
CB 25 mA @216V DC
CBAM 30 mA @216V DC
LV 190 mA @24V DC
LVAM 194 mA @24V DC
CB/CBAM
I
LV/LVAM III
IP65/20
1)
Moduł LED
2)
INSTRUKCJA MONTAŻU I OBSŁUGI
AREA / AREA PLUS ROAD
Temperatura barwowa światła
Moc zasilania źródła światła
Trwałość źródła światła
Zakres temperatur otoczenia
Przekrój przewodu zasilającego
Średnica przewodu zasilającego
Łączenie przelotowe
Okablowanie natynkowe
Oprawa w przestrzeni zewnętrznej/wewnętrznej, IP20 dla opraw bez uszczelnienia;
1)
Niewymienialne, serwisowalne źródło światła;
2)
NIE WPATRYWAĆ SIĘ W PRACUJĄCE ŹRÓDŁO ŚWIATŁA
Oprawa oświetleniowa powinna być umieszczana tak,
że nie jest przewidziane dłuższe wpatrywanie się
w oprawę z odległości bliższej niż 0,5m
IP65/IP20
PL
ROAD PLUS
SIDE
5700K
1W, 2W, 3W
> 50 000h
CB/ CBAM -10 – +35˚C;
LV/LVAM -25 – +45˚C
0,5 – 2,5mm
2
≤ 13mm
TAK
NIE
1/8
