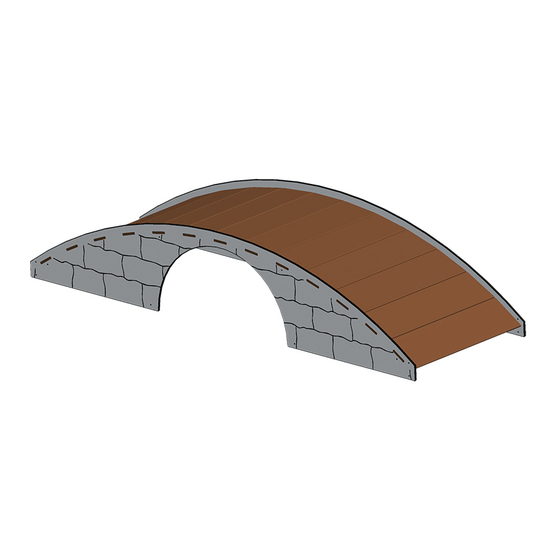

Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
21-370-110
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
24.03.2011
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sove 21-370-110
Summary of Contents for Sove 21-370-110

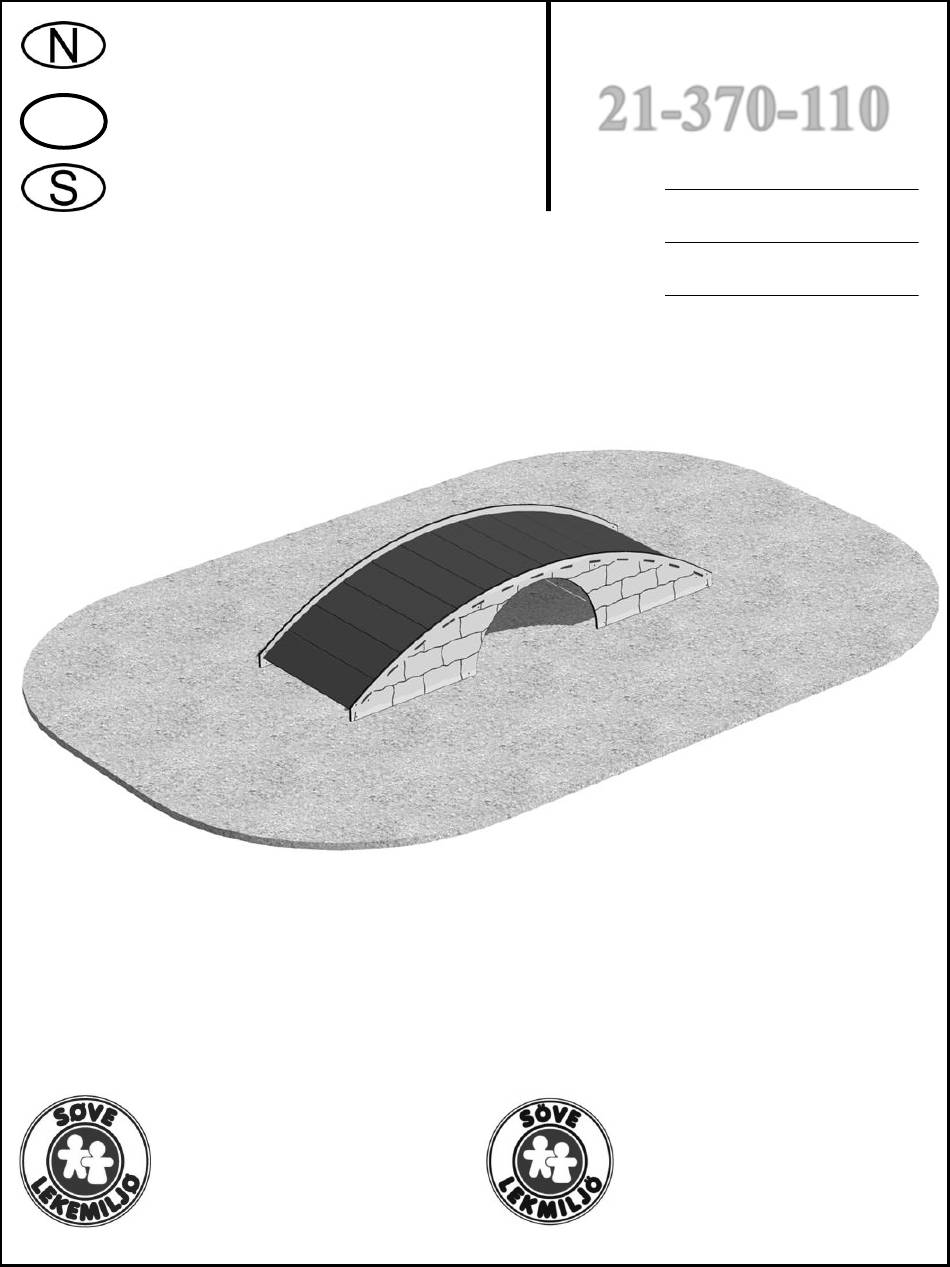

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 21-370-110 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 37 m...
- Page 5 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 21-370-110 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 01-370-100 04-000-025 8 x 25 mm Torx 3000 x 600 x 12 04-000-045...
- Page 6 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 21-370-110 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 7 Fundamentering / Foundation / Förankring 45 Komprimert masse. betong Compressed mass. concrete Komprimerad masse. betong Plassering av forankringer / Ground plan / Placering av förankringar 1120 1120 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 8 Sikkerhetssone / Safety zone / Säkerhetszon 6000 1500 1500 3970 1500 1500 Alle mål er oppgitt i millimeter S OL I D ED G E Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 9 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 01-370-100 01-370-102 x6 01-370-101 x13 01-370-100 04-090-001 04-000-045 8 x 45 mm Torx...
- Page 10 04-040-008 8 mm 04-000-025 8 x 25 mm Torx 00-100-312 04-040-010 10 mm 04-050-010 10 mm 04-010-035 10 x 35 mm...
- Page 11 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) ...
- Page 12 1 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 21-370-110 Komponenter Dimensjon Bolter/skruer Dimensjon Components Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 01-370-100 04-000-025 8 x 25 mm Torx 3000 x 600 x 12 04-000-045...
- Page 13 2 av 2 Pakkliste for / Parts list for / Packlista för : Sign. 21-370-110 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
