Sove 25-200-012 Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Søve
N
Monteringsanvisning
EN
Assembly Instructions
S
Monteringsanvisning
Produkt nr. / Product no. / Produkt nr.
25-200-012
Trestruktur / Grå
Ord. nr.
Dato.
Sign.
25-200-012
16.09.2020

Advertisement

loading
Need help?

Need help?

Do you have a question about the 25-200-012 and is the answer not in the manual?

Questions and answers

Related Manuals for Sove 25-200-012

Summary of Contents for Sove 25-200-012

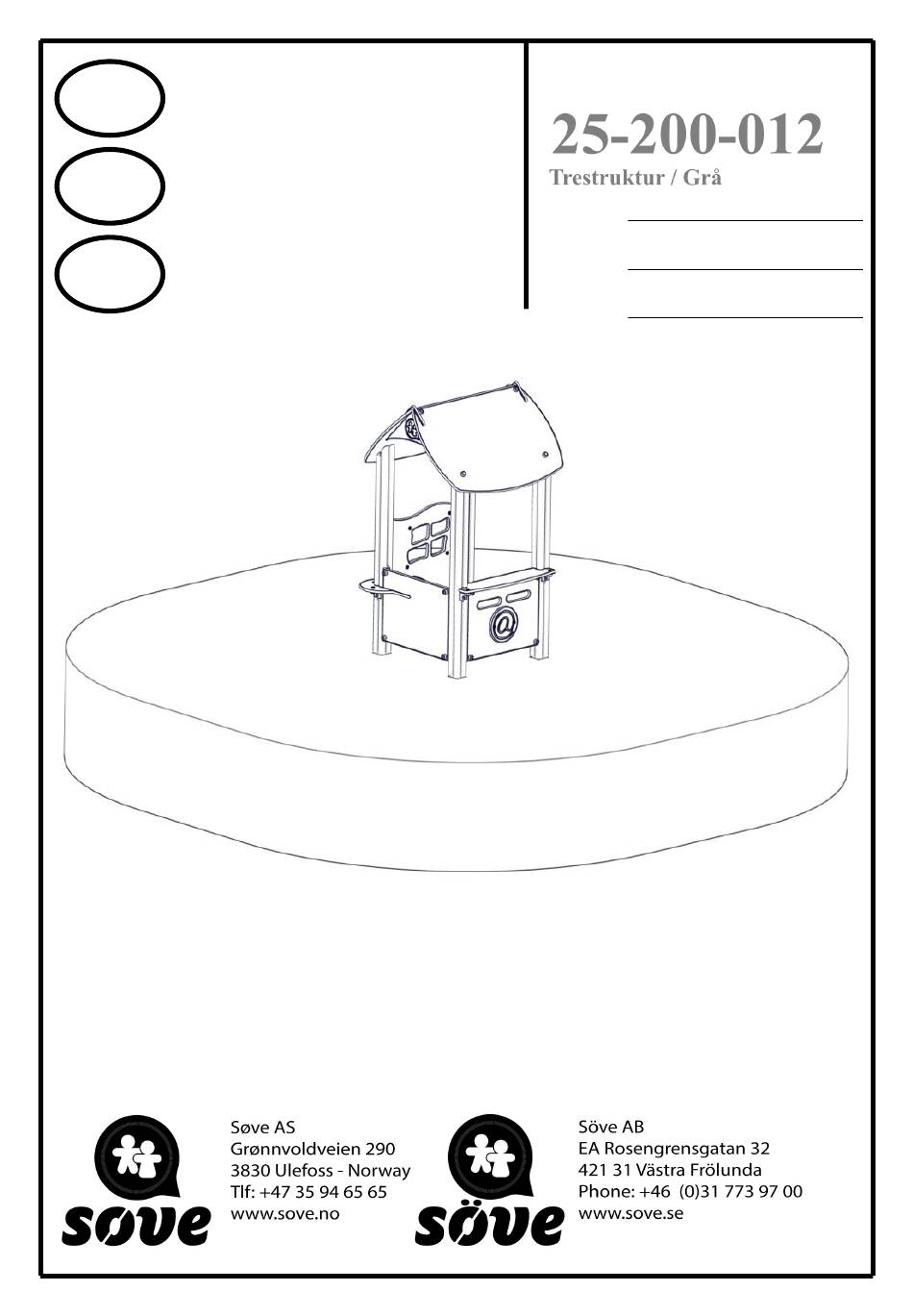

  • Page 1 Søve 25-200-012 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 25-200-012 Assembly Instructions Trestruktur / Grå Ord. nr. Dato. Monteringsanvisning Sign. 16.09.2020...
  • Page 2 Søve 25-200-012 Monteringstips / Assembly Advice / Monteringstips...
  • Page 3 Søve 25-200-012 Monteringstips / Assembly Advice / Monteringstips...
  • Page 4 Søve 25-200-012 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
  • Page 5 Søve 25-200-012 Boltepakker for / Boltpackage for / Bultpaket för Sign. Emil, Trestruktur-Grå Navn Artnr/ 25-200-012 dimensjon Stolpe 70 x 70 Skrå SFA5123/1 Lengde = 1550 (400-1150) Sort Sperrerør Standard 07-510-160K Lengde = 520 (se egen del- Sort montering) Vegg med postkasse...
  • Page 6 Søve 25-200-012 Boltepakker for / Boltpackage for / Bultpaket för Sign. Emil, Trestruktur-Grå Navn Artnr/ 25-200-012 dimensjon Sete rundt stolpe 07-510-551K 70 x 70 stolpe (se egen del- Grå montering) 07-510-503K Steelmat / Trestruktur (se egen del- montering) Produktmerke 00-100-400 (montert hos Søve)
  • Page 7 Søve 25-200-012 Boltepakker for / Boltpackage for / Bultpaket för Sign. Emil, Trestruktur-Grå Navn Artnr/ 25-200-012 dimensjon Fundament Støp Støpefundament 00-003-112K 70 x 70 stolpe (se egen del- montering) Fundament Nedgravning Nedgravningsfundament 07-510-207K 70 x 70 stolpe (se egen del-...
  • Page 8 Søve 25-200-012 Fundamentering med betong / Foundation concrete / Förankring med betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong...
  • Page 9 Søve 25-200-012 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong...
  • Page 10 Søve 25-200-012 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
  • Page 11 Søve 25-200-012 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 12 Søve 25-200-012 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 13 Søve 25-200-012 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 14 Søve 25-200-012 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 15 Søve 25-200-012 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 16 Søve 25-200-012 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
  • Page 17 Søve 25-200-012 Boltepakker for / Boltpackage for / Bultpaket för Sign. Emil, Trestruktur-Grå Navn Artnr/ 25-200-012 dimensjon Stolpe 70 x 70 Skrå SFA5123/1 Lengde = 1550 (400-1150) Sort Sperrerør Standard 07-510-160K Lengde = 520 (se egen del- Sort montering) Vegg med postkasse...
  • Page 18 Søve 25-200-012 Boltepakker for / Boltpackage for / Bultpaket för Sign. Emil, Trestruktur-Grå Navn Artnr/ 25-200-012 dimensjon Sete rundt stolpe 07-510-551K 70 x 70 stolpe (se egen del- Grå montering) 07-510-503K Steelmat / Trestruktur (se egen del- montering) Produktmerke 00-100-400 (montert hos Søve)
  • Page 19 Søve 25-200-012 Boltepakker for / Boltpackage for / Bultpaket för Sign. Emil, Trestruktur-Grå Navn Artnr/ 25-200-012 dimensjon Fundament Støp Støpefundament 00-003-112K 70 x 70 stolpe (se egen del- montering) Fundament Nedgravning Nedgravningsfundament 07-510-207K 70 x 70 stolpe (se egen del-...
  • Page 20 Søve 25-200-012 Revisjon: 16.09.2020_MTF Lagt til tabell Oppdatert BOM Oppdatert bilder for sikkerhetssone, areal og stolpeplasse- ring...
