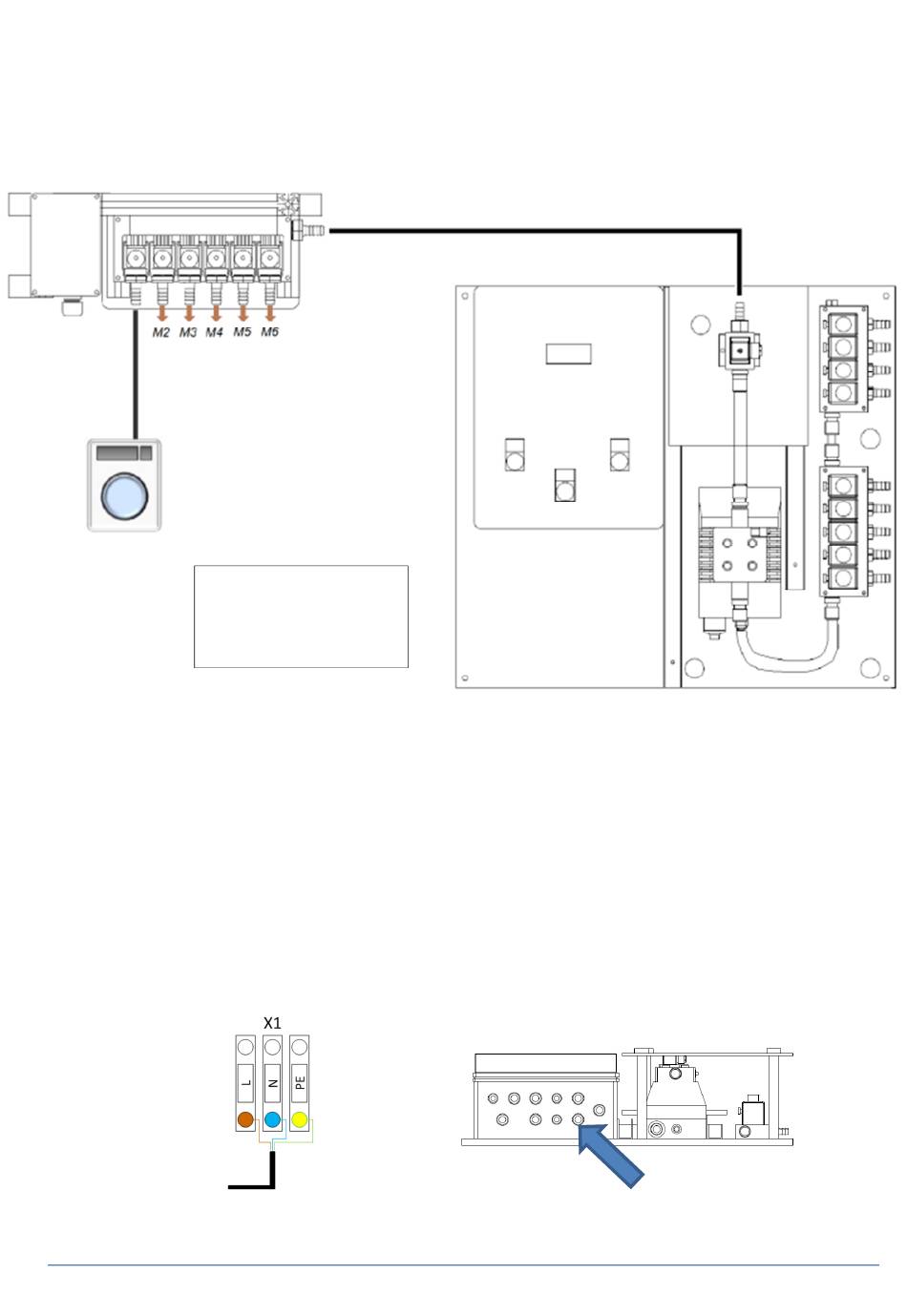

3.4.3 Tubes to distributor / washer extractors

Connect the distributor to the system and it to the
washer extractor using the indicated hose.
DISTRIBUIDOR DISTRIBUTOR
12mm Tube
Tubo de 12mm
LAVADORA 1
MACHINE 1

3.5 Electrical connections

3.5.1 Power supply

Connect a 110/230 VAC source.
Remember to never get the power from a washer
extractor. Furthermore, an independent breaker (10A) for
the unit is recommended.
The power line must consist of a cable with 3 wires with
1.5 mm section.
The conductors are connected as follows:
Phase – 'L' connector.
Neutral – 'N' connector.
Ground – 'Ground' connector (yellow/green).
110/230 VAC
2-
M2- Lavadora Machine2
3-
M3- Lavadora Machine3
4-
M4- Lavadora Machine4
5-
M5- Lavadora Machine5
6-
M6- Lavadora Machine6
3.4.3. Conexión hacia el distribuidor / lavadoras
Conecte el distribuidor al sistema y este a las lavadoras
utilizando la tubería indicada.
12mm Tube
Tubo de 12mm
3.5 Conexiones eléctricas
3.5.1 Alimentación del sistema
Alimente el equipo a 110/230 VAC.
Nunca conecte el sistema a la toma de corriente de una lavadora.
Además, se recomienda un magneto térmico independiente (10A)
para la alimentación del equipo.
La manguera de alimentación debe tener 3 cables con sección de
1,5mm.
Los cables que deben ser conectados son:
Fase – Borne 'L'.
Neutro – Borne 'N'.
Tierra – Borne 'Tierra' (amarillo/verde).
Power Input Cable 3x1,5
Entrada Cable Alimentación 3x1,5
6
