Summary of Contents for Leakomatic M4i

  • Page 1 1.4.x User manual Käyttöohje Bruksanvisning...
  • Page 2: Installation

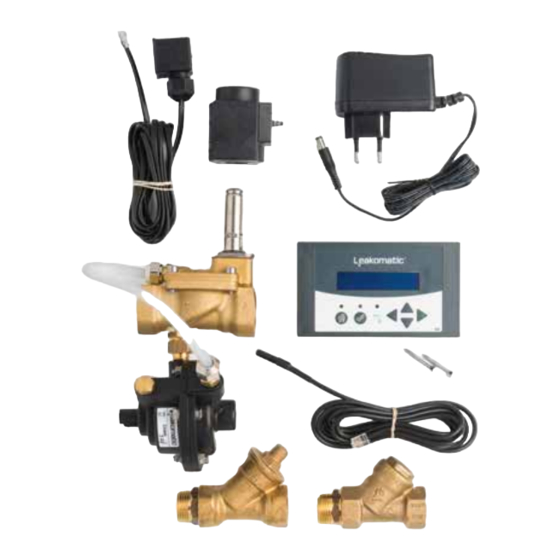

    4. Flow indicator Leakomatic product. . 5. Arrows 6. Mode button Founded in 2002, Leakomatic has had a clear 7. Clear button objective since its beginning: to prevent water damage in domestic water systems. We work hard every day to guarantee our customers a safer, VALVE UNIT more comfortable life.
  • Page 3: Leakage Tests

    I.e. shower, flushing the toilet, washing the car BEFORE INSTALLATION Make sure that the space where the M4i control unit is installed has a Wifi LEAKAGE TESTS connection. It is not enough to check the strength of the signal (the number of bars) on your phone since it only indicates the quality of the reception.
  • Page 4: Control Unit

    If you already have a Leakomatic Cloud account, you can add multiple devices on the same account in the App or on the Internet. If the unit has been offline for more than 24 hours, a notification is given in the App.
  • Page 5: Menu Structure

    > TT alarms > TT count TIME 23:59 ANALOG LOW CLR > TT length INSTALLATION > 2015–10–01 Output handling > > TT alarm delay > AUX out active M4i LOM 301/B ANALOG DIAG CLR > AUX out when V1.4.0 76d 11 h...
  • Page 6: Status Menu

    2016-01-13 period. The longest pulseless period can be used as a Software model and version as well as the unit’s operating reference if you wish to adjust Tightness test limits. M4i LOM301/B time since the last restart. v1.4.0 76d 11h...
  • Page 7: Installation Menu

    INSTALLATION MENU Flow test (FT) The installation menu contains settings that are usually set up at the same time as FT alarms Indicates whether the device is monitoring types Enabled/ the system. The menu has the following structure. Disabled of flow or not. If ”Disabled” is selected, the below mentioned FT alarm times do not have an effect.
  • Page 8: Factory Settings

    RESTART AUX1 calibration Calibrate the value in the display unit for the current water meter setting. Hold in the arrow-up button to There are various ways to restart the screen: step through the values faster. AUX2 in Specify the AUX2 input’s function. Disabled/ •...
  • Page 9: Maintenance

    See installation manual. If needed: If the clock on the screen panel shows the wrong time after a blackout, change the battery. TECHNICAL DETAILS LEAKOMATIC M4I Control unit Power source 24VDC Measures 126(W) x 74(H) x 30(D) mm Wifi IEEE 802.11 b/g/n...
  • Page 10 2002 lähtien ollut selvä tavoite: estää käyttöve- sijärjestelmän vesivahingot. Teemme päivittäin työtä taataksemme asiakkailemme turvallisem- VENTTIILIYKSIKKÖ man ja varmemman asumisen. Leakomatic estää tehokkaasti vesivahingot. Samalla se auttaa sinua vähentämään vedenkulutustasi ja säästämään vesivaroja, mikä on tärkeää sekä lompakkosi että ympäristön kannalta.
  • Page 11 10 sekunnin välein lasketaan yhteen yhtenäiseksi virtaukseksi. Esimerkit: suihku, WC:n huuhtelu, autonpesu ENNEN ASENNUSTA Tarkista että tilassa johon M4i näyttöyksikkö asennetaan on WiFi-yhteys. Pelkän VUOTOTESTIT yhteyden signaalivoimakkuuden (pylväiden määrä) tarkistus puhelimesta ei riitä koska se kertoo pelkästään vastaanoton tasosta. Varmista signaalin voimakkuus ja Leakomaticissa on kolme vuototestiä, joiden tarkoitus on havaita erityyppisiä...
  • Page 12 äänen painamalla lyhyesti kuittausnappia ja selvittää hälytyksen aiheuttajan. Vesi vapautuu vasta kun olet kuitannut hälytyksen. Jos sinulla jo on Leakomatic Cloud tili, voit lisätä useampia laitteita samaan tiliin sovelluksen tai verkkosivuston kautta. Jos yksikkö on ollut offline-tilassa yli 24 tuntia, sovellukseen tulee ilmoitus.
  • Page 13 > TT hälytys > TT määrä AIKA 23:59 ANLG ALEMPI KUI > TT pituus ASENNUS > 2015–10–01 23/9 05:03 Ulostuloaset. > > TT hälytysviive > AUX ulos akt. M4i LOM301/B ANALOG DIAG KUI > AUX ulos kun. v1.4.0 76d 11h 23/9 05:03...
  • Page 14 Hälytys aktivoituu 2016-01-13 Max=23m vasta 24-tunnin analyysijakson jälkeen. Pisin pulssiton jakso Ohjelmiston malli ja versio sekä yksikön käyttöaika viimei- voidaan käyttää ohjenuorana jos Tiiviystestin herkkyyttä M4i LOM301/B simmän uudelleenkäynnistyksen jälkeen. halutaan säätää. v1.4.0 76d 11h Virtaustestin statussivulla näkyy asetustilan status sekä...
  • Page 15 ASENNUSVALIKKO Virtaustesti (VT) Täältä löydät asetuksia jotka pääsääntöisesti asetetaan laitteen asennuksen yhtey- VT hälytykset Osoittaa mikäli laite valvoo virtauksia vai ei. Päällä/ dessä. Asennusvalikolla on seuraava rakenne: Ei käytössä Mikäli ”Ei käytössä” valitaan niin VT-hälytys- ajoilla ei ole vaikutusta. VT aika poissa Poissa-tilassa magneettiventtiili sulkeutuu ja 1-999 s Verkko...
  • Page 16 UUDELLEENKÄYNNISTYS AUX1 kalibrointi Kalibroi näyttöyksikön lukema ajankohtaisen vesimittarilukeman mukaiseksi. Pidä ylös osoit- Näyttö voidaan uudelleenkäynnistää seuraavilla tavoilla: tavaa nuolinäppäintä alaspainettuna, niin lukema kasvaa nopeammin. • Valikon kautta. Teksti ” .” näkyy näyttöikkunassa hetken ajan ja laite AUX2 sisääntulo Osoittaa AUX2-liitännän toiminnan. Uudelleenkäyn Ei käytössä/ Vesimittari...
  • Page 17: Tekniset Tiedot

    Puhdista hiukkassuodatin. Tukkeutunut suodatin voi aiheuttaa ongelmia veden- tulossa tai vedenpaineessa. Katso asennusohje. Suoritetaan tarvittaessa: • Jos kello näyttöpaneelissa näyttää sähkökatkoksen jälkeen väärää aikaa, vaihda paristo. TEKNISET TIEDOT LEAKOMATIC M4I Ohjausyksikkö Virtalähde 24VDC Mitat 126(W) x 74(H) x 30(D) mm WiFi IEEE 802.11 b/g/n...
  • Page 18: Installation

    Installationen ökar värdet på fastigheten om du skulle sälja den en dag. Spara därför kvitton och annan dokumentation på ditt köp av Leakomatic. För att få bästa nytta av din Leakomatic behöver du kunskap i dess användande. Denna manu- al innehåller information om produktens olika funktioner.
  • Page 19: Före Installation

    Det räcker inte enbart med att kontrollera signalstyrkan (antal streck) på WiFi- ikonen i mobilen. Signalstyrkan som anges i mobilen avser endast mottagning. Leakomatic har tre olika läckagetest som är ämnade för att hitta olika typer av läckage. Säkerställ dig om att även sändning fungerar genom att pröva surfa med mobilen.
  • Page 20 Om du redan har ett Leakomatic Cloud-konto kan du lägga till flera enheter till samma konto i appen eller på webben. Om enheten har varit offline i mer än 24 Alarm föregås av varning om en fördröjningstid har valts för något av de olika tester-...
  • Page 21 > TT antal ANALOG LÅG KVT 23:59 > TT längd INSTALLATION > 23/9 05:03 Utgångskonfig. > 2015–10–01 > TT alarmfördröjning > AUX out aktiv M4i LOM 301/B ANALOG DIAG KVT > AUX out vid 23/9 05:03 V1.4.0 76d 11 h...
  • Page 22 16:45 längsta pulsfria perioden kan användas som riktmärke om 2016-01-13 man önskar justera känsligheten på Täthetstestet. Programvarans modellbeteckning och version samt enhetens M4i LOM301/B driftstid sen senaste omstart. På Flödestestets statussida visas aktuell status samt flödes- v1.4.0 76d 11h FLÖDESTEST LARM längd.
  • Page 23 INSTALLATIONSMENYN Flödestest (FT) Här hittar du inställningar som huvudsakligen ställs in vid installation av produkten. FT alarm Anger om enheten ska övervaka flöden eller Aktiverad/ Installationsmenyn har följande struktur: Avstängd inte. Om ”Avstängd” väljs så har nedanstående FT-alarmtider ingen effekt. FT tid borta Ventilen stängs och alarm ges om flöde 1-999 s...
  • Page 24 OMSTART AUX1 kalibrering Kalibrera värdet i displayenheten till aktuell vattenmätarställning. Håll pil-upp knappen Displayenheten kan startas om på ett av följande sätt: intryckt för att stega upp värdet i snabbare takt. AUX2 in Anger AUX2-ingångens funktion. Se beskrivning Avstängd/ • Via menysystemet.
  • Page 25: Teknisk Data

    Rengör smutsfiltret. Ett igensatt filter kan ge upphov till lågt vattenflöde eller dåligt vattentryck. Se Installationsanvisning. Utföres vid behov: • Om klockan i displayen visar fel tid efter strömavbrott, byt knappcellsbatteriet. TEKNISK DATA LEAKOMATIC M4I Displayenhet Strömförsörjning 24VDC Dimensioner 126(W) x 74(H) x 30(D) mm WiFi IEEE 802.11 b/g/n...
