Summary of Contents for Home Decorators Collection Hyannis

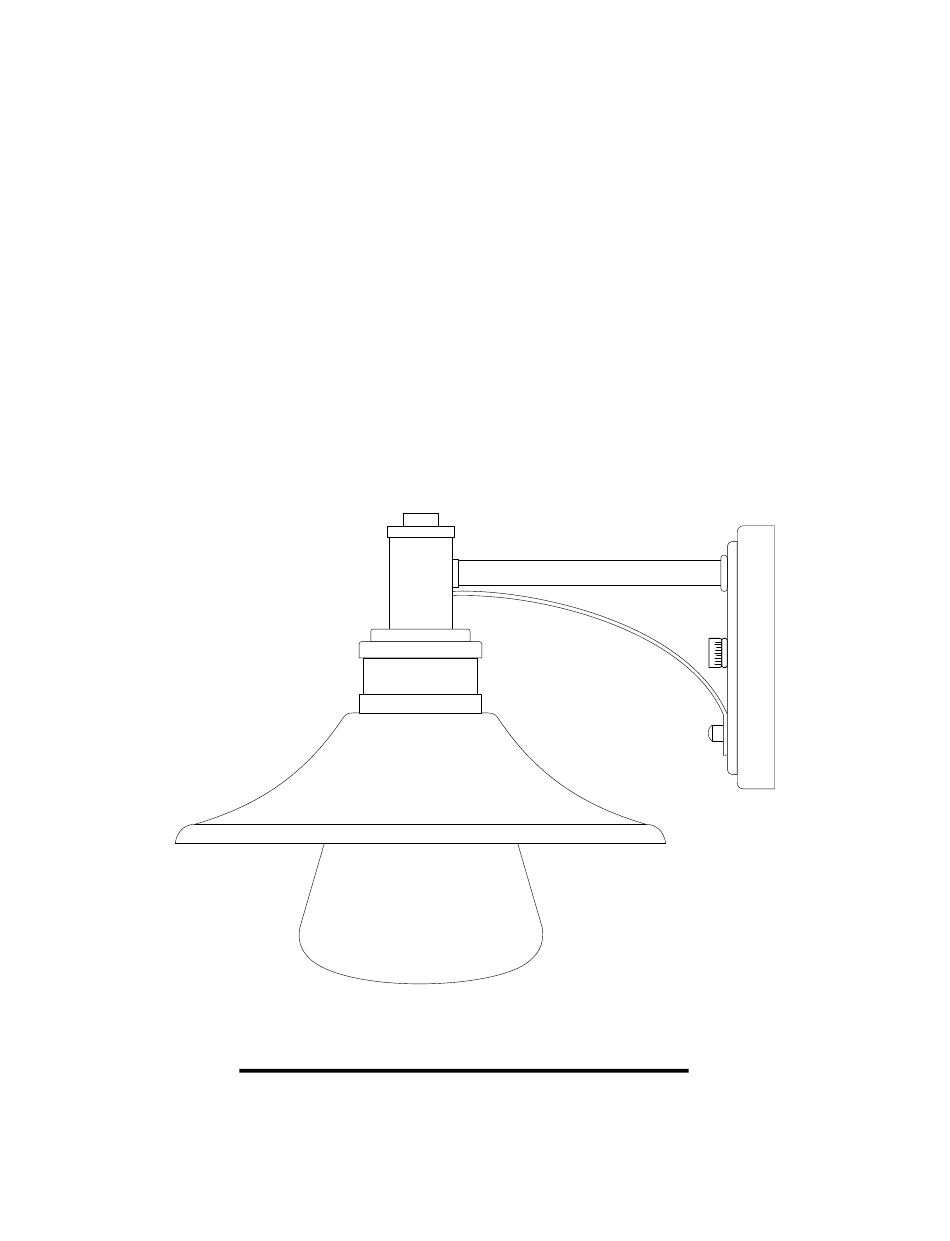

- Page 1 HOME DECORATORS C O L L E C T I O N Exterior Incandescent Wall Lantern Hyannis SKU 322-921 (UPC 046335974715) (Bronze Finish) INSTRUCTION MANUAL HB7055A-48 E/S/F Page 1...
- Page 2 Thank you for purchasing this Home Decorators Collection exterior light fixture. This product has been manufactured with the highest standards of safety and quality. FEATURES: Exterior Incandescent Wall Lantern in Bronze Finish. Timeless elegant design. Easy to assemble and install.
- Page 3 CAUTION: Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse at the fuse box. CONSTULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY ELECTRICAL QUESTIONS. If you have any non-electrical questions about this fixture, please contact our Customer Service Team at 1-800-986-3460 or visit www.homedepot.com.
- Page 4 PARTS INCLUDED (parts are not to scale): (1) Glass Shade (1) Fixture Body (2) Bracket (1) Mounting Bracket (1) Nipple Mounting Screws (3) Wire Nuts (1) Thumb Lock Nut (1) Hex Nut Page 4...
- Page 5 INSTALATION & ASSEMBLY: 1. Shut off power at the fuse box or circuit breaker box. Remove the old fixture, including the mounting hardware. 2. Carefully unpack your new fixture and lay out all the parts on a clear surface. Take care not to lose any small parts necessary for installation.
- Page 6 INSTALLATION & ASSEMBLY (cont.): 6. Attach the Black Fixture Wire to the Black Supply Wire using a Wire Nut, then the White Fixture Wire to the White Supply Wire using a Wire Nut. Attach the Ground Fixture Wire to the Supply Ground Wire using a Wire Nut.
- Page 7 INSTALLATION & ASSEMBLY (cont.): Install up to a 60 watt Light Bulb or Listed SBCFL (Self-Ballasted Compact Fluorescent Lamp [not provided]) in the socket of the Fixture Body . Do not exceed a 60 watt incandescent light bulb, or a 13 watt SBCFL. (Fig. 3) 10.
-
Page 8: Troubleshooting
TROUBLESHOOTING: Symptom Possible Cause Corrective Action Light will not turn on. 1. Power is off. 1. M ake sure power supply is on. 2. Faulty switch. 2. Test or replace switch. 3. Faulty wire connection. 3. Check wiring. Fuse blows or circuit breaker 1. - Page 9 HOME DECORATORS C O L L E C T I O N Farol de Pared Incandescente para Exterior Hyannis SKU 322-921 (UPC 046335974715) (Acabado de Bronce) MANUAL DE INSTRUCCIONES HB7055A-48 E/S/F Page 9...
- Page 10 Gracias por la compra de este Home Decorators luminario exterior de Collection. Este producto ha sido fabricado con los más altos niveles de seguridad y calidad. CARACTERÍSTICAS: Lámpara exterior de Incandescente en Acabado de Bronce. Diseño elegante. Fácil de montar e instalar. PRGUNTAS, PROBLEMAS, PIEZAS FALTANTES: Antes de regresar a su tienda local de Home Depot, llame a nuestro Servicio al Cliente al 1-800-986-3460 o visite www.homedepot.com.
- Page 11 PRECAUTIÓN: Antes de comenzar la instalación de esta lámpara o eliminación de una lámpara instalada, desconecté la alimentación apagando el interruptor o quitando el fusible en la caja de fusibles. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA PREGUNTA ELÉCTRICA. Si usted tiene cualquier pregunta no eléctrica de esta lámpara, por favor póngase en contacto con nuestro Servicio al Cliente al 800-986-3460 o visite www.homedepot.com.
- Page 12 PIEZAS INCLUIDAS (partes no están a escala): (1) Pantalla de Vidrio (1) Cuerpo de la luminaria (2) Tornillos del (1) Soporte de Montaje (1) Boquilla Soporte de Montaje (3) Empalmes Plástico (1) Tuerca de seguridad (1) Tureca Hexagonal Page 12...
-
Page 13: Instalación Y Ensamblaje
INSTALACIÓN Y ENSAMBLAJE: 1. Apague el poder en la caja de fusibles o caja de interruptores de circuito. Retire la lámpara antigua, incluyendo la ferretería de montaje. 2. Desempaque cuidadosamente su nueva lámpara y coloque todas las partes en una superficie despejada. Tenga cuidado de no perder las partes pequeñas que son necesarias para la instalación. - Page 14 INSTALACIÓN Y ENSAMBLAJE (cont.): 6. Conecte el Cable Negro de la Luminaria al Cable Negro de Alimentación utilizando un Empalme Plástico. Conecte el Cable Blanco de la Luminaria al Cable Blanco de Alimentación utilizando un Empalme Plástico. Conecte el Cable a Tierra de la luminaria al Cable de Alimentación a Tierra utilizando un Empalme Plástico.
- Page 15 INSTALACIÓN Y ENSAMBLAJE (cont.): Instale una bombilla de hasta 60 vatios o Listado SBCFL (auto- lastrada Lámpara Fluorescente Compacta [no incluido]) en el portalámparas del Cuerpo de la Luminaria. No exceda una bombilla incandescente de 60 vatios, o un SBCFL 13 vatios.(Fig. 3) 10.
-
Page 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Síntoma Causa posible Acción correctiva La luz no enciende. 1. La energía eléctrica está apagada. 1. Asegúrese de que la energía eléctrica esté encendida. 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3. -
Page 17: Manuel D'instructions
HOME DECORATORS C O L L E C T I O N Lanterne Murale Incandescent Hyannis SKU 322-921 (UPC 046335974715) (Finition Bronze) MANUEL D'INSTRUCTIONS HB7055A-48 E/S/F Page 17... -
Page 18: Caractéristiques
Nous vous remercions d’avoir achète ce Home Decorators Collection appareil d’éclairage à extérieur. Ce produit a été fabrique avec des niveaux plus élevés de sécurité et de qualité. CARACTÉRISTIQUES: Lanterne Murale DEL extérieur en Finition Bronze. Design élégant. Facile à assembler et installer. QUESTIONS, DES PROBLÈMS, DES PIÈCES MANQUANTES: Avant de retourner à... - Page 19 ATTENTION: Avant d’installer cette lampe ou la suppression d’un jour précédent, Mettez l’interrupteur ou en enlevant les fusibles dans la boîte a fusibles. CONSULTEZ UN ÉLECTRICIEN QUALIFIE SI VOUS AVEZ DES. Si vous avez des questions, ce pouvoir, de la lumière s’il vous plaît contacter notre Service Center au 1-800-986-3460 ou visitez www.homedepot.com.
- Page 20 Pièces fournies pour l’assemblage (pièces ne sont pas a l’échelle) (1) Abat-jour en verre (1) Corps du Luminaire (2) Vis du Support (1) Support de Montage (1) Tige Filetée de Montage (3) Serre-fils (1) Écrou à Serrage à Main (1) Écrou hexagonal Page 20...
-
Page 21: Installation Et Assemblage
INSTALLATION ET ASSEMBLAGE: 1. Coupez le courant a la boite de fusibles ou des disjoncteurs. Retirez le vieux luminaire, y compris le matériel de montage. 2. Déballez attentivement votre nouvelle luminaire et de mettre toutes les pièces sur un surface épurée. Faites attention de ne pas perdre toutes les petites pièces nécessaires pour l’installation. - Page 22 INSTALLATION ET ASSEMBLAGE (continué): 6. Connectez le Fil Noir du Luminaire au Fil Noir d'Alimentation à l'aide d'un Serre-fils. Connectez le Fil Blanc du Luminaire au Fil Blanc d'Alimentation à l'aide d'un Serre-fils. Connectez le Fil de Terre du Luminaire au Fil de Terre d’ Alimentation à l'aide d'un des Serre-fils fournis.
- Page 23 INSTALLATION ET ASSEMBLAGE (continué): Installez une ampoule de 60 watts max. ou une LFCBI (lampe fluorescente compacte à ballast intégré [non comprise]) dans la douille du Cuerpo de la Luminaria. La puissance de l’ampoule incandescente ne doit pas dépasser 60 watts et celle de la LFCBI ne doit pas dépasser 13 watts.
-
Page 24: Dépannage
DÉPANNAGE: Symptôme Cause possible Solution La lumière ne s'allume pas. 1. Le courant est interrompu. 1. Ouvrez l'interrupteur ou le disjoncteur. 2. L'interrupteur est défectueux. 2. Vérifiez ou remplacez l'interrupteur. 3. Les connexions électriques sont incorrectes. 3. Vérifiez les connexions électriques. Le fusible brûle ou le 1.
