Home Decorators Collection OMSID 204294436 Instruction Manual

Exterior wall lantern leeds, mystic bronze finish
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HOME
DECORATORS
C O L L E C T I O N
Exterior Wall Lantern
Leeds
OMSID 204294436
(Mystic Bronze Finish)
INSTRUCTION MANUAL
HB7362A-293 E/S/F
Page 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OMSID 204294436 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Home Decorators Collection OMSID 204294436

Summary of Contents for Home Decorators Collection OMSID 204294436

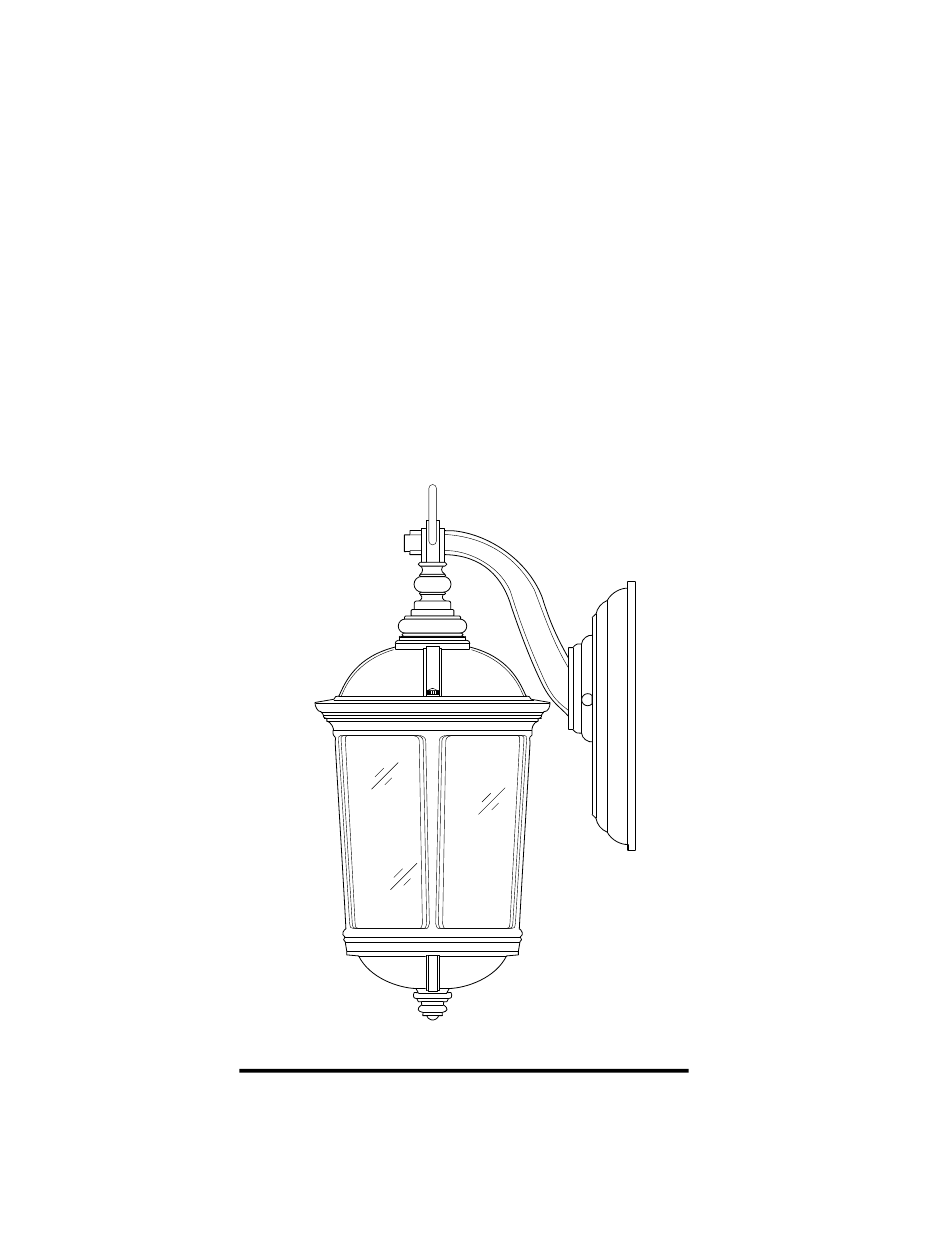

  • Page 1 HOME DECORATORS C O L L E C T I O N Exterior Wall Lantern Leeds OMSID 204294436 (Mystic Bronze Finish) INSTRUCTION MANUAL HB7362A-293 E/S/F Page 1...
  • Page 2 Thank you for purchasing this Home Decorators Collection exterior light fixture. This product has been manufactured with the highest standards of safety and quality. FEATURES: Exterior Incandescent Wall Lantern in Mystic Bronze Finish. Timeless elegant design. Solid cast aluminum resists elements.
  • Page 3 CAUTION: Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse at the fuse box. CONSTULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY ELECTRICAL QUESTIONS. If you have any non-electrical questions about this fixture, please contact our Customer Service Team at 1-800-986-3460 or visit www.homedepot.com.
  • Page 4 PARTS INCLUDED (parts are not to scale): (1) Fixture Body (1) Cage (2) Cage Screws (1) Mounting Bracket (2) Lock Nuts (2) Hex Nuts (2) Fixture (2) Bracket Mounting Screws Mounting Screws (3) Wire Nuts Page 4...
  • Page 5 INSTALATION & ASSEMBLY: 1. Carefully unpack the fixture. Lay out all parts on a clean surface. 2. Thread the Fixture Mounting Screws (#6) into the provided holes of the Mounting Bracket (#7) as shown. Thread the Hex Nuts (#9) onto the Fixture Mounting Screws (#6), as shown.
  • Page 6 INSTALLATION & ASSEMBLY (cont.): 5. Place the Wall Plate (#10) over the Outlet Box (#4) and onto the Fixture Mounting Screws (#6), and adjust the Fixture Mounting Screws (#6) until they protrude out from the Wall Plate (#10) 1/4". Remove the Wall Plate (#10) and secure the position of the Fixture Mounting Screws (#6) by tightening the Hex Nuts (#9) against the Mounting Bracket (#7).

  • Page 7: Troubleshooting

    TROUBLESHOOTING: Symptom Possible Cause Corrective Action Light will not turn on. 1. Power is off. 1. M ake sure power supply is on. 2. Faulty switch. 2. Test or replace switch. 3. Faulty wire connection. 3. Check wiring. Fuse blows or circuit breaker 1.
  • Page 8 Page 8...
  • Page 9 HOME DECORATORS C O L L E C T I O N Farol de Pared para Exterior Leeds OMSID 204294436 (Acabado de Bronce Místico) MANUAL DE INSTRUCCIONES HB7362A-293 E/S/F Page 9...
  • Page 10 Gracias por la compra de este Home Decorators luminario exterior de Collection. Este producto ha sido fabricado con los más altos niveles de seguridad y calidad. CARACTERÍSTICAS: Lámpara exterior incandescente en Acabado de Bronce Místico. Diseño elegante. El sólido aluminio fundido resiste los elementos. Para fines de ahorro de energía, este luminario ha sido diseñado para usar de manera segura un Foco fluorescente compacto con balasto integrado en lugar de un foco incandescente.
  • Page 11 PRECAUTIÓN: Antes de comenzar la instalación de esta lámpara o eliminación de una lámpara instalada, desconecté la alimentación apagando el interruptor o quitando el fusible en la caja de fusibles. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA PREGUNTA ELÉCTRICA. Si usted tiene cualquier pregunta no eléctrica de esta lámpara, por favor póngase en contacto con nuestro Servicio al Cliente al 1-800- 986-3460 o visite www.homedepot.com.
  • Page 12 PIEZAS INCLUIDAS (partes no están a escala): (2) Tornillos (1) Cuerpo de la luminaria (1) Jaula para la Jaula (1) Ménsula de Montaje (2) Tuercas de seguridad (2) Tureca Hexagonales (3) Tuerca (2) Tornillos para (2) Tornillos del Montar el Luminario Soporte de Montaje para Cables Page 12...

  • Page 13: Instalación Y Ensamblaje

    INSTALACIÓN Y ENSAMBLAJE: 1. Desempaque el luminario con cuidado. Coloque todas las superficies sobre una superficie limpia. 2. Enrosque los tornillos para montar el luminario (#6) en los agujeros provistos en la ménsula de montaje (#7), como se muestra. Enrosque las tuercas hexagonales (#9) en los tornillos para montar el luminario (#6), como se muestra.
  • Page 14 INSTALACIÓN Y ENSAMBLAJE (cont.): 5. Coloque la placa de pared (#10) cobre la caja de distribución (#4) y en los tornillos para montar el luminario (#6) y ajuste los tornillos para montar el luminario (#6) hasta que sobresalgan ¼” de la palca de pared (#10). Quite la placa de pared (#10) y asegure la posición de los tornillos para montar el luminario (#6) al apretar las tuercas hexagonales (#9) contra la ménsula de montaje (#7).

  • Page 15: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS: Síntoma Causa posible Acción correctiva La luz no enciende. 1. La energía eléctrica está apagada. 1. Asegúrese de que la energía eléctrica esté encendida. 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3.
  • Page 16 Page 16...

  • Page 17: Manuel D'instructions

    HOME DECORATORS C O L L E C T I O N Lanterne Murale Leeds OMSID 204294436 (Finition Bronze Mystique) MANUEL D'INSTRUCTIONS HB7362A-293 E/S/F Page 17...

  • Page 18: Caractéristiques

    Nous vous remercions d’avoir achète ce Home Decorators Collection appareil d’éclairage à extérieur. Ce produit a été fabrique avec des niveaux plus élevés de sécurité et de qualité. CARACTÉRISTIQUES: 1. Lanterne Murale Incandescence extérieur en Finition Bronze Mystique. 2. Design élégant. 3.
  • Page 19 ATTENTION: Avant d’installer cette lampe ou la suppression d’un jour précédent, Mettez l’interrupteur ou en enlevant les fusibles dans la boîte a fusibles. CONSULTEZ UN ÉLECTRICIEN QUALIFIE SI VOUS AVEZ DES. Si vous avez des questions, ce pouvoir, de la lumière s’il vous plaît contacter notre Service Center au 1-800-986-3460 ou visitez www.homedepot.com.
  • Page 20 Pièces fournies pour l’assemblage (pièces ne sont pas a l’échelle) (2) Vis de Cage (1) Corps du Luminaire (1) Cage (1) Support de Montage (2) Écrou de Serrage (2) Écrou hexagonaux (3) Capuchons de Connexion (2) Vis du Luminaire (2) Vis de Montage Page 20...

  • Page 21: Installation Et Assemblage

    INSTALLATION ET ASSEMBLAGE: 1. Déballer délicatement le luminaire. Placez toutes les pièces sur une surface propre. 2. Vissez les vis du luminaire (nº 6) dans les trous prévus à cette fin sur la plaque de fixation (nº 7), tel qu’illustré. Vissez les écrous hexagonaux (nº 9) sur les vis du luminaire (nº...
  • Page 22 INSTALLATION ET ASSEMBLAGE (continué): 5. Couvrez la boîte de sortie (nº 4) à l’aide de la plaque de montage (nº 10), en veillant à faire passer les vis du luminaire (nº 6) par les trous prévus à cette fin, afin qu’ils dépassent la plaque sur une distance de 0,64 cm. Retirez la plaque de montage (nº...

  • Page 23: Dépannage

    DÉPANNAGE: Symptôme Cause possible Solution La lumière ne s'allume pas. 1. Le courant est interrompu. 1. Ouvrez l'interrupteur ou le disjoncteur. 2. L'interrupteur est défectueux. 2. Vérifiez ou remplacez l'interrupteur. 3. Les connexions électriques sont incorrectes. 3. Vérifiez les connexions électriques. Le fusible brûle ou le 1.
  • Page 24 Page 24...
