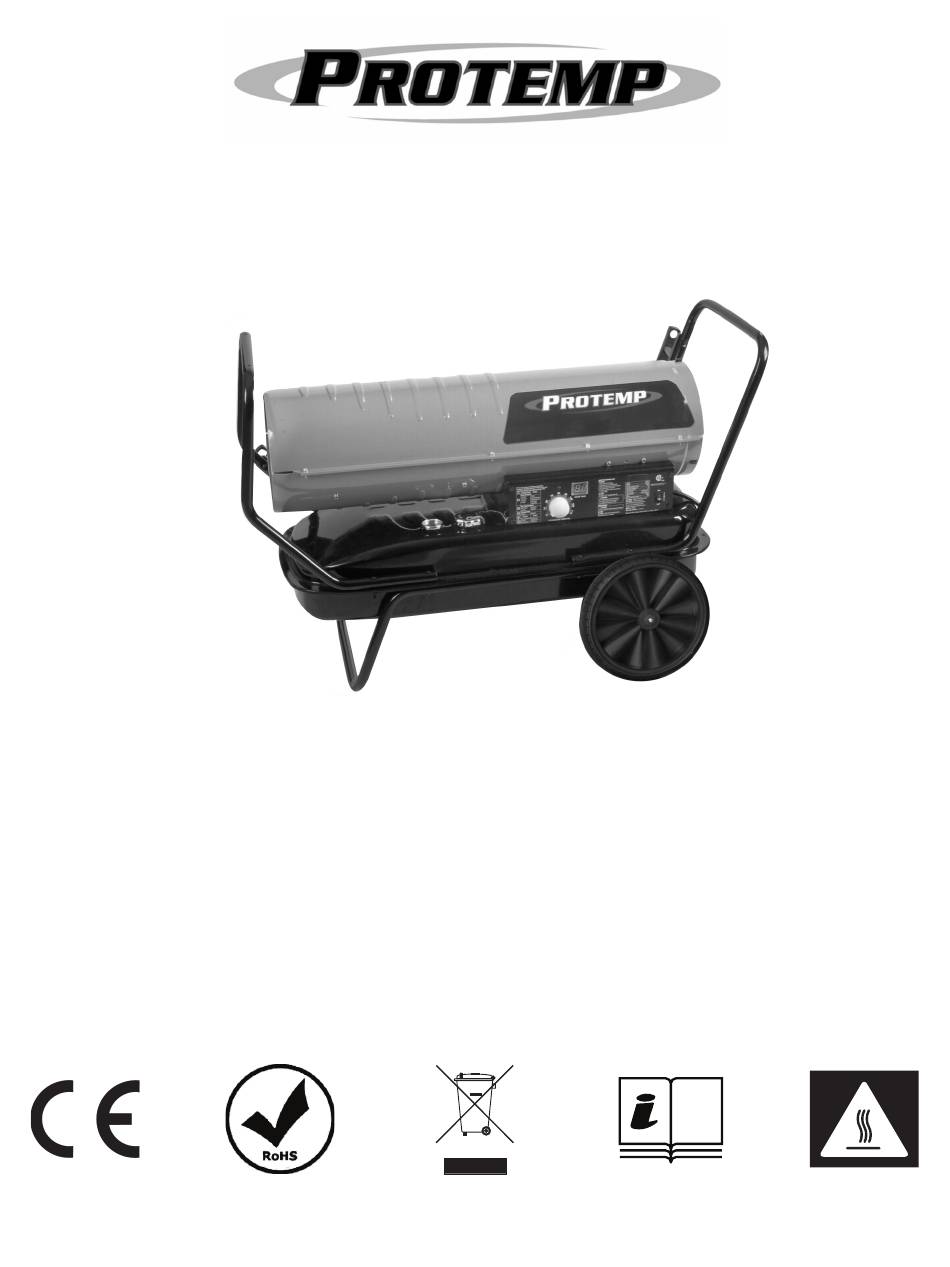

PT-45-KFA-EU / PT-70T-KFA-EU / PT-125T-KFA-EU /
PT-175T-KFA-EU / PT-215T-KFA-EU
THIS PRODUCT IS NOT SUITABLE FOR PRIMARY HEATING PURPOSES. ― DETTE
PRODUKTET ER IKKE EGNET FOR PRIMÆR OPPVARMING. ― DENNA PRODUKT
LÄMPAR SIG INTE FÖR PRIMÄR UPPVÄRMNING. THIS PRODUCT IS NOT SUIT-
ABLE FOR PRIMARY HEATING PURPOSES.
NEVER LEAVE HEATER UNATTENDED WHILE BURNING, OR WHILE CONNECTED
TO A POWER SOURCE. ― LA IKKE VARMEAPPARATET STÅ UTEN TILSYN
MENS DET ER I BRUK ELLER KOBLET TIL EN STRØMKILDE. ― LÄMNA
ALDRIG VÄRMAREN UTAN UPPSIKT NÄR DEN ÄR TÄND ELLER ANSLUTEN
TILL EN STRÖMKÄLLA
PEKB-434
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Protemp PT-45-KFA-EU
Summary of Contents for Protemp PT-45-KFA-EU
- Page 1 PT-45-KFA-EU / PT-70T-KFA-EU / PT-125T-KFA-EU / PT-175T-KFA-EU / PT-215T-KFA-EU THIS PRODUCT IS NOT SUITABLE FOR PRIMARY HEATING PURPOSES. ― DETTE PRODUKTET ER IKKE EGNET FOR PRIMÆR OPPVARMING. ― DENNA PRODUKT LÄMPAR SIG INTE FÖR PRIMÄR UPPVÄRMNING. THIS PRODUCT IS NOT SUIT- ABLE FOR PRIMARY HEATING PURPOSES.
- Page 2 Read The Instruction manual: When this symbol is marked on a product, it means that the instruction manual must be read. ― Les brukerhåndboken: Hvis et produkt er merket med dette symbolet, skal du lese brukerhåndboken. ― Läs instruktionshandboken: När denna symbol förekommer på en produkt innebär det att instruktionshandboken måste läsas.
- Page 3 PT-125T-KFA-EU PT-175T-KFA-EU PT-45-KFA-EU PT-215T-KFA-EU PT-70T-KFA-EU 1. LUFTUTLØP 1. LUFTUTLOPP 2. DRIVSTOFFTANK 2. BRÄNSLETANK 3. DRIVSTOFFMÅLER 3. BRÄNSLEMÄTARE 4. DRIVSTOFFLOKK 4. BRÄNSLELOCK 5. STRØMLEDNING 5. ELSLADD 6. TRYKKMÅLER 6. TRYCKMÄTARE 7. LUFTINNTAK 7. LUFTINLOPP 8. LEDNINGSHOLDER 8. SLADDVINDA 9. AV/PÅ-BRYTER 9. STRÖMBRYTARE 10.
-
Page 4: Specifications
SPECIFICATIONS Specifications subject to change without notice Model # PT-45-KFA-EU PT-70T-KFA-EU PT-125T-KFA-EU PT-175T-KFA-EU PT-215T-KFA-EU HEATING AREA (m 1200 THERMAL POWER (kW) 13,0 20,5 36,6 51,2 63,0 FUEL CONSUMPTION (L/H) 1,32 2,00 3,60 5,07 6,20 TANK CAPACITY (L) MAX OPERATING HOURS... - Page 5 WIRING DIAGRAM ― KOBLINGSSKJEMA ― KOPPLINGSSCHEMA PT-45-KFA-EU 1. PANEL PCB 2. OPERATION LAMP 3. IGNITOR 4. SPARK PLUG 5. PUMP 6. CAPACITOR 7. EARTH 8. FUSE 9. LIMIT CONTROL 10. OPERATING SWITCH 11. PHOTOCELL 12. POWER PLUG 13. AC 230V / 50Hz 14.
-
Page 6: Safety Information
Safety Information Assembly This is a paraffin, direct-fired, forced air heater. It is primarily MODELS PT-45/70T-KFA-EU intended for use for temporary heating of buildings under con- - Tools required: Medium phillips screw driver. struction, alteration or repair. This appliance produces small 1. -
Page 7: Operation
Operation Store heater in a dry, well-ventilated area! If your heater cannot be stored indoors, a tarp or weatherproof cover must be This heater is factory-tested for use with 1-K kerosene/paraffin, used to protect the heater. no. 1 & no. 2 diesel, JP8/Jet A Fuel, and no. 1 & no. 2 fuel oil. Be sure that the storage area is free of dust and corrosive TO START THE HEATER vapors. -
Page 8: Troubleshooting Guide
1. Thermostat is set too low (Does not 1. Rotate thermostat to a higher setting plugged in and Power Switch is in the apply to PT-45-KFA-EU) “ON” position. The lamp is flickering 2. Inspect all electrical connections. See 2. Broken electrical connection between... - Page 9 Montering Sikkerhetsinformasjon Dette er et parafindrevet, direktefyrt varmeapparat med MODELL PT-45/70T-KFA-EU trykkluftsirkulasjon. Det skal primært brukes til midlertidig oppvarming - Nødvendig verktøy: Middels stor stjernetrekker. av bygninger som er under oppføring, ombygging eller reparasjon. 1. Rett inn hullene i overdekselet med de to hullene i håndtaket. Apparatet produserer små...
- Page 10 Bruk Oppbevar varmeapparatet på et tørt sted med god ventilasjon! Hvis det ikke er mulig å oppbevare varmeapparatet innendørs, må Varmeapparatet er fabrikktestet for bruk med 1-K parafin, diesel det beskyttes med presenning eller vanntett duk. nr. 1 og nr. 2, JP8/jet A-bensin og fyringsolje nr. 1 og nr. 2. Påse at oppbevaringsområdet er fritt for støv og korroderende damp.
- Page 11 10. Juster rotoren. 1. Termostaten er innstilt for lavt (gjelder 1. Vri termostaten til en høyere innstilling. Viften går ikke når varmeapparatet er koblet ikke PT-45-KFA-EU). til strøm og av/på-bryteren står i «ON»- 2. Brutt strømforbindelse mellom 2. Inspiser alle strømforbindelser. Se stilling (på).
- Page 12 Säkerhetsinformation Montering Detta är en direkteldad, paraffindriven luftvärmare med MODELLERNA PT-45/70T-KFA-EU tvångscirkulation. Den är i första hand avsedd att användas för - Nödvändiga verktyg: Medelstor kryssmejsel. temporär uppvärmning av byggnader under konstruktion, ombyggnad 1. Rikta in hålen i det övre huset med de 2 hålen i handtaget. eller reparation.
- Page 13 Användning Förvara värmaren i ett torrt, välventilerat utrymme! Om värmaren inte kan förvaras inomhus måste en presenning eller vattentätt skydd Denna värmare är fabrikstestad för användning med 1-K användas för att skydda värmaren. fotogen/paraffin, diesel nr 1 och nr 2, JP8/Jet A-bränsle och Säkerställ att förvaringsområdet är fritt från damm och korrosiva bränsleolja nr 1 och nr 2.
- Page 14 10. Justera rotorn. 1. Termostaten är för lågt inställd (gäller 1. Ställ in termostaten på en högre Fläkten fungerar inte när värmaren ej för modell PT-45-KFA-EU). inställning. är inkopplad och strömbrytaren är i läget ”ON” (på). Lampan flimrar och 2. Bruten elektrisk anslutning mellan 2.
- Page 15 PART MAINTENANCE — VEDLIKEHOLD AV DELER — UNDERHÅLL AV DELAR 1. BRENNERHODE 1. BRÄNNARHUVUD 2. SKRUE 2. SKRUV 3. TENNPLUGG 3. TÄNDSTIFT 4. TENNLEDNING 4. TÄNDNINGSTRÅD 5. DRIVSTOFFSLANGE 5. BRÄNSLESLANG 6. LUFTSLANGE 6. LUFTSLANG 7. DYSE 7. MUNSTYCKE 8. KOBLING FOR LUFTSLANGE 8.
- Page 16 38** 37** 39** *PT-45-KFA-EU / PT-70T-KFA-EU Only — *Bare PT-45-KFA-EU / PT-70T-KFA-EU — *Endast PT-45-KFA-EU / PT-70T-KFA-EU **PT-125T-KFA-EU / PT-175T-KFA-EU / PT215T-KFA-EU Only — **Bare PT-125T-KFA-EU / PT-175T-KFA-EU / PT215T-KFA-EU — **Endast PT-125T-KFA-EU / PT-175T-KFA-EU / PT215T-KFA-EU © 2019, Obelis S.A. Registered Address:...
-
Page 17: Parts List
Parts List PT-45-KFA-EU / PT-70T-KFA-EU / PT-125-KFA-EU / PT-175T-KFA-EU / PT-215T-KFA-EU Drain Plug Fuel Gauge Fuel Filter Fuel Cap - Large Plastic Power Cord Power Switch Thermostat Control Knob Air Line Thermostat Limit Control Combustion Chamber Assembly Photocell Bracket Fuel Line... - Page 18 Deleliste PT-45-KFA-EU / PT-70T-KFA-EU / PT-125-KFA-EU / PT-175T-KFA-EU / PT-215T-KFA-EU Tappeplugg Drivstoffmåler Drivstoffilter Drivstofflokk – stor, plast Strømledning Av/på-bryter Termostatknott Luftslange Kontrollmodul for termostatgrense Forbrenningskammer Brakett til fotocelle Drivstoffslange Fotocelle Brennerhode Dysesett Tennpluggsett Motor Pumpe Rotorsett Endedeksel for pumpe Filtersett...
- Page 19 Reservdelslista PT-45-KFA-EU / PT-70T-KFA-EU / PT-125-KFA-EU / PT-175T-KFA-EU / PT-215T-KFA-EU Tömningsplugg Bränslemätare Bränslefilter Bränslelock - stort av plast Elsladd Strömbrytare Termostatreglagevred Luftslang Termostatbrytare Förbränningskammarenhet Fotocellhållare Bränsleslang Fotocell Brännarhuvudenhet Munstyckssats Tändstiftssats Motor Pumpkropp Rotorsats Pumpändskydd Filtersats Filterändskydd Pumpjusteringssats Kondensator Fläkt Tändare Fläktskydd...
- Page 20 Import: Krigsvoll AS Industriveien 61, 7080 Heimdal Pinnacle Climate Technologies, Inc. Sauk Rapids, MN 56379 USA © 2019, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium © 2019, Obelis S.A. Registered Address: Bd. Général Wahis, 53, 1030 Brussels, Belgium...
