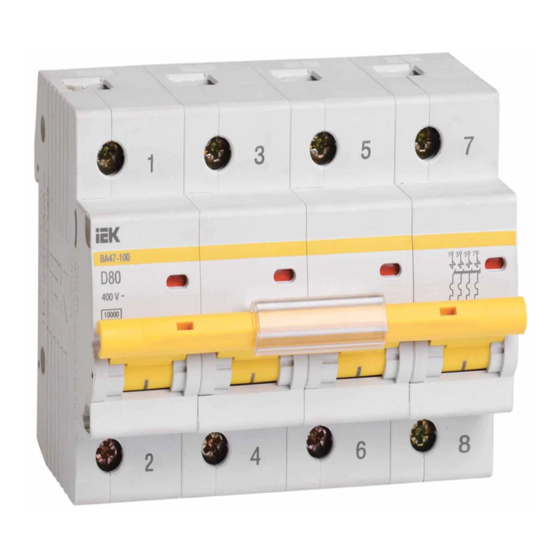

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ
ДЛЯ ЗАЩИТЫ ОТ СВЕРХТОКОВ СЕРИИ ВА47-100
Руководство по эксплуатации
MVA40.001
1 Назначение и область применения
1.1 Автоматические выключатели бытового и аналогичного применения
для защиты от сверхтоков серии ВА47-100 товарного знака IEK (далее вы-
ключатели) предназначены для эксплуатации в однофазных или трехфазных
электрических сетях переменного тока с номинальным линейным напря-
жением не более 400 В частотой 50 Гц. Выключатели соответствуют ГОСТ Р
50345 (МЭК 60898-1), «Техническому регламенту о требованиях пожарной
безопасности» Ф3 № 123-Ф3.
1.2 Выключатели выполняют функции автоматического отключения
электроустановки при появлении сверхтоков (перегрузки или короткого
замыкания) и оперативного управления участками электрических цепей.
1.3 Основная область применения выключателей: устройства
вводно-распределительные, щиты учетно-распределительные жилых,
общественных и промышленных зданий, отдельные потребители электро-
энергии.

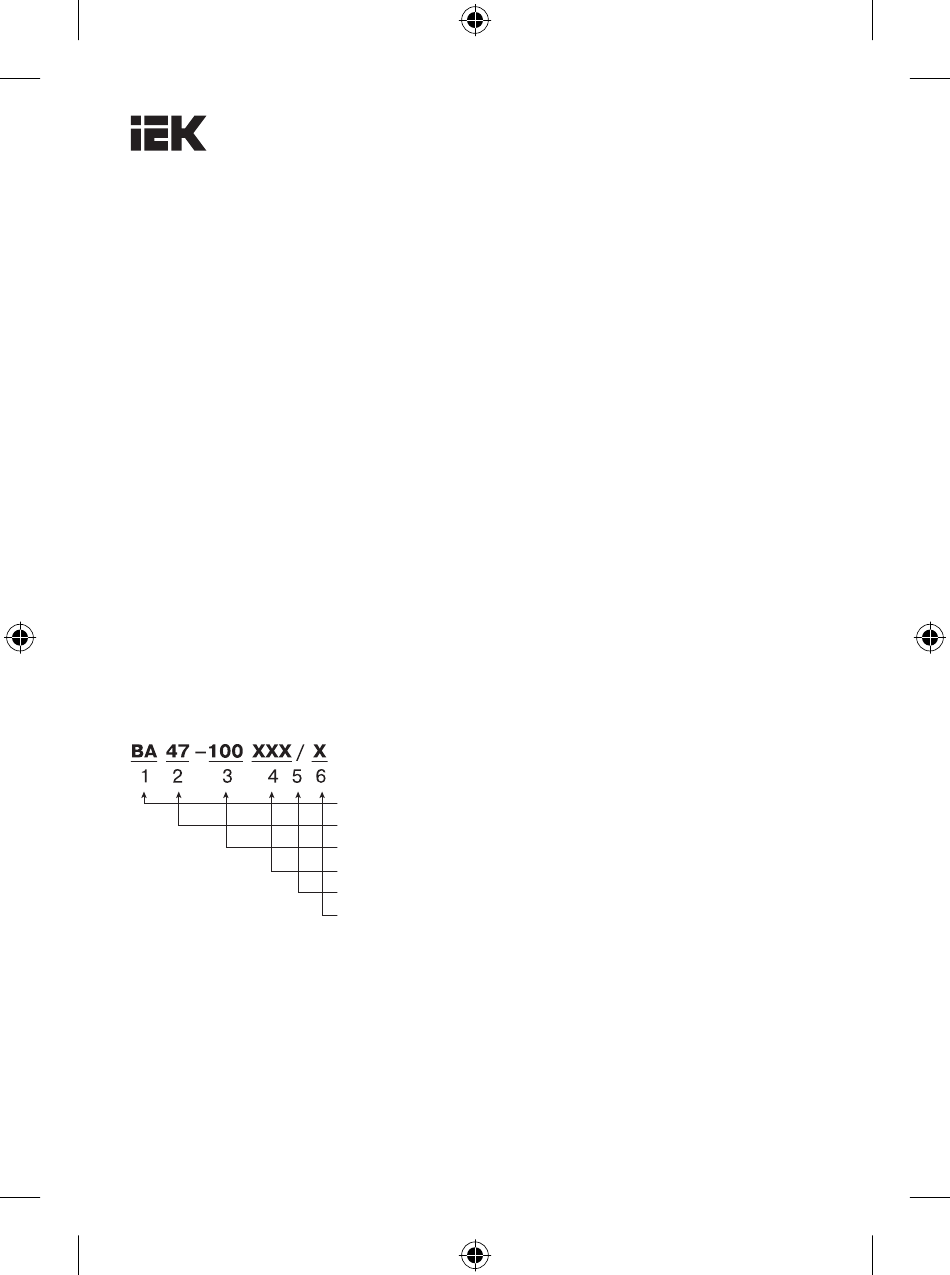

2 Структура условного обозначения выключателей
1 – выключатель автоматический;
2 – обозначение серии;
3 – обозначение модификации;
4 – обозначение типа защитной характеристики (C,D);
5 – обозначение номинального тока;
6 – типоисполнение по числу полюсов (14)*
* используется только при заказе выключателей
Advertisement
Related Manuals for IEK VA47-100
Summary of Contents for IEK VA47-100
- Page 1 MVA40.001 1 Назначение и область применения 1.1 Автоматические выключатели бытового и аналогичного применения для защиты от сверхтоков серии ВА47-100 товарного знака IEK (далее вы- ключатели) предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока с номинальным линейным напря- жением...
- Page 2 3 Основные характеристики 3.1 Основные характеристики выключателей приведены в таблице 1. Таблица 1 Наименование параметра Значение Число полюсов Наличие защиты от сверхтоков в полюсах во всех полюсах Номинальное рабочее напряжение U , В 230/400 Номинальное рабочее напряжение постоянного тока на один полюс, В Номинальная...
- Page 3 Таблица 2 Характеристика Испытательный Время срабатывания от Тип расцепителя ток нерасцепления или расцепления сверхтоков, тип t ≤ 1 час (при I ≤ 63А) – без расцепления 1,13 I t ≤ 2 часа (при I > 63А) – без расцепления ≤ 63А) – расцепление тепловой...
- Page 4 3.3 Изменение характеристики расцепления выключателей 3.3.1 Коэффициент (Кt) изменения нагрузки выключателей в зависимо- сти от температуры окружающей среды приведен на рисунке 3. Температура окружающего воздуха °С °C -40- -20- Рисунок 3. ПРИМЕЧАНИЕ: Ток неотключения выключателей в зависимости от тем- пературы окружающей среды (°С) определять по формуле: I = 1,13 I где...
- Page 5 I = 1,13 I где I – номинальный ток (указанный на маркировке) при температуре настройки тепловых расцепителей 30 °С; – коэффициент нагрузки в зависимости от количества полюсов; – коэффициент нагрузки в зависимости от температуры окружающей среды. 3.4 Габаритные и установочные размеры выключателей приведены на рисунке...
- Page 6 Применение выключателей в квартирных и этажных щитках в электро- установках с системами заземления TN-S, TN-C-S, TN-C регламентируется в ГОСТ Р 51628. 4 Комплектность Выключатель – 1 шт; Паспорт – 1 экз. на групповую упаковку. 5 Правила и условия безопасного и эффективного использования и...
- Page 7 – высота над уровнем моря – не более 2000 м; – относительная влажность воздуха – 50% при плюс 40 °С, допускается эксплуатация выключателей при относительной влажности воздуха 90% и температуре плюс 20 °С; – рабочее положение – вертикальное с возможным отклонением вправо...
- Page 8 Operation Manual MVA40.001 1 Purpose and Application 1.1 Modular circuit breakers for overcurrent protection VA47-100 from IEK brand (hereinafter referred to as “circuit breakers”) are intended for application in single or three-phase AC electric networks with rated line-to-line voltage limited to 400V and 50Hz frequency.
- Page 9 3 General parameters 3.1 General parameters are listed in Table 1. Table 1 General parameters Value Number of poles Overcurrent protection on poles on every pole Rated operating voltage U 230/400 Rated operating DC voltage per 1 pole, max. V Rated frequency, Hz Rated current I , А...
- Page 10 Table 2 Overcurrent tripping characteristics, type Release type Test current Non-tripping or tripping time t ≤ 1 hour (at I ≤ 63А) – without tripping 1,13 I t ≤ 2 hours (at I > 63А) – without tripping ≤ 63А) – tripping t <...
- Page 11 3.3 Changing tripping characteristics 3.3.1 К rating reflecting the change in MCB load depending on the ambient temperature is shown in Figure 3. Ambient temperature °С ping °C -40- -20- Fig. 3 30°С NOTE: Non-tripping current of MCBs depending on the ambient temperature (°С) is determined using the following formula: I = 1,13 I where I –...
- Page 12 74,3 Fig. 5 Electric schematic diagrams of MCBs are shown in Figure 6. 2 poles 3 poles 4 poles 1 pole Fig. 6 4 Complete Set Delivery package includes: VA47-100 – 1pcs.; Passport – 1 pcs. per a multiple package.
- Page 13 5 Terms & Conditions of Safe and Efficient Use and Mounting 5.1 Operation should be carried out in accordance with the acting requirements of electrical safety rules as well as other normative and technical documentation regulating exploitation, adjustment and maintenance of electrical facilities.
- Page 14 Адреса организаций для обращения потребителей/ Please address your queries to: Российская Федерация Russian Federation ООО «ИЭК ХОЛДИНГ» “IEK HOLDING” LLC 142143, Московская область, Подольский 2-km Obvodnoy dorogi, vladenie 1, район, с.п. Стрелковское, 2-й км Обводной posyolok “Strelkovskoe”, Podolskiy rayon, дороги, владение 1 Moskovskaya oblast, 142143 Тел./факс: +7 (495) 542-22-27...
- Page 15 Республика Молдова Republic of Moldova П.И.К. «ИЭК МОЛДОВА» О.О.О. E.F.C. “IEK MOLDOVA” L.L.C. MD 2044, г. Кишинев, ul. Mariya Dragan , 21, Kishinev, MD2044 ул. Мария Драган, 21 Tel: +373 (22) 479-065 Тел.: +373 (22) 479-065 +373 (22) 479-066 +373 (22) 479-066 Fax: +373 (22) 479-067 Факс: +373 (22) 479-067...
