Blumfeldt Arco Trino Manual

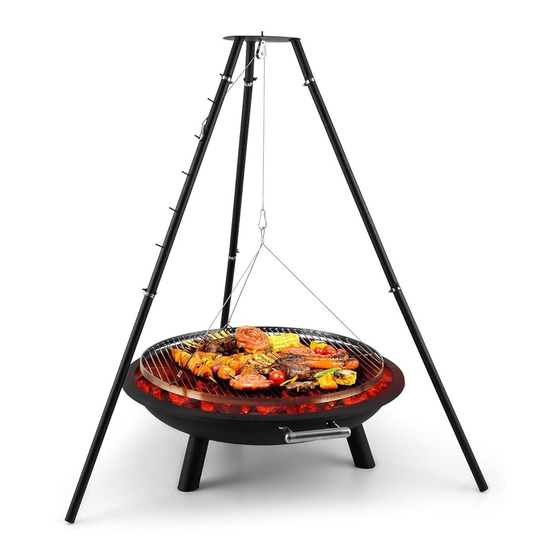

Fire bowl with grill
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 15

Quick Links

Download this manual
Arco Trino
Feuerschale mit Grill
Fire Bowl with Grill
Braséro con parrilla
Braciere avec gril
Brasero con griglia
10028488
