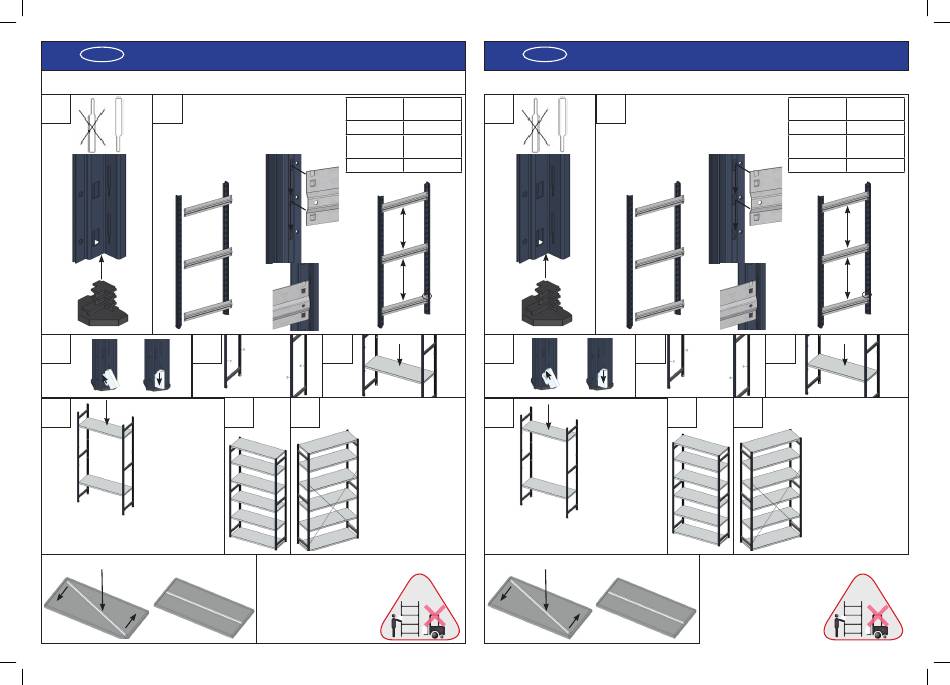

MANORGA EPSILON Assembly Instructions page 2

EPSILON MONTAGE-ANLEITUNG
D
Bitte prüfen Sie, dass der Boden eine genügende Tragfähigkeit hat und dass er korrekt und eben ist
2 Bohrungen oben und unten frei lassen
1 2
Ein Fachboden kann nicht zum gleichen
Niveau wie eine Traverse eingehängt werden
Die Traverse entsprechend versetzen
3 4
6
Rückwände laut entsprechender Montage-anleiitung
Optional: Fachböden-Vertärkung
1
2
2
Höhe
1000 mm
von 1520 mm
bis 2760 mm
3000 mm
=
=
Sicherheits-
haken
5
7
8
- 1 Kreutzverband jedes 4.
Feld (jedes 2. Feld ab einer
Höhe von 2520 mm)
- Benützen Sie die 1. freie
Bohrung ab dem unteren
Fachboden
- Das Kreuzverband mit 2
Spannern richtig spannen
(manuelle Anziehen des
Kreuzverbandes)
- Stahlblech-Rückwände:
laut entsprechender Monta-
geanleitung
Max. Höhe des 1. Bodens: 120mm
Max. Abstand zwischen 2 Böden: 500mm
Max. Traglast pro Boden: 100kg (ohne
Verstärkung)
Max. Feldlast bei g.v.L.: 1600kg
Die schwersten Lasten auf den
unteren Fachböden lagern.
MONTAGE HANDLEIDING EPSILON
NL
Controleer de kwaliteit van de vloer, of deze egaal is en het notige gewicht kan dragen
1
Traversen-
Anz.
2
3
4
3
6
Voor de installatie van de achterwanden, zie de
handleiding voor de EPSILON achterwanden
Option: Legbord versterkers
1
2
2
Laat de onderste 2 gaten en de bovenste 2
2
gaten open
Eenlegbord en een dwarsligger kunnen niet op
hetzelfde nivo gemonteerd worden
Indien nodig verander de dwarsligger van
plaats
veiligheidslip
4 5
7
8
Max. hoogte vanaf eerste legbord: 120 mm
Max. afstand tussen 2 legborden:500 mm
Max. draaglast per legbord: 100 kg (zonder
renfort)
Max. Draglast per rek (U.D.L.): 1600 kg
Dezwaarste lasten onderin de stelling
plaatsen
Aantal
Hoogte
dwarsliggers
1000 mm 2
1520 mm
3
2760 mm
3000 mm 4
=
=
- 1 kruisband elke 4de stel-
ling (elke 2de stelling voor
stellingen met een hoogte
van minimal 2520mm)
- haak het kruisband in
heteerste vrye gat van
de staander boven het
onderste legbord
- Span het kruitsband met 2
spanners
- Voor de achterwandern,
zie de handleiding voor de
Epsilon achterwanden
