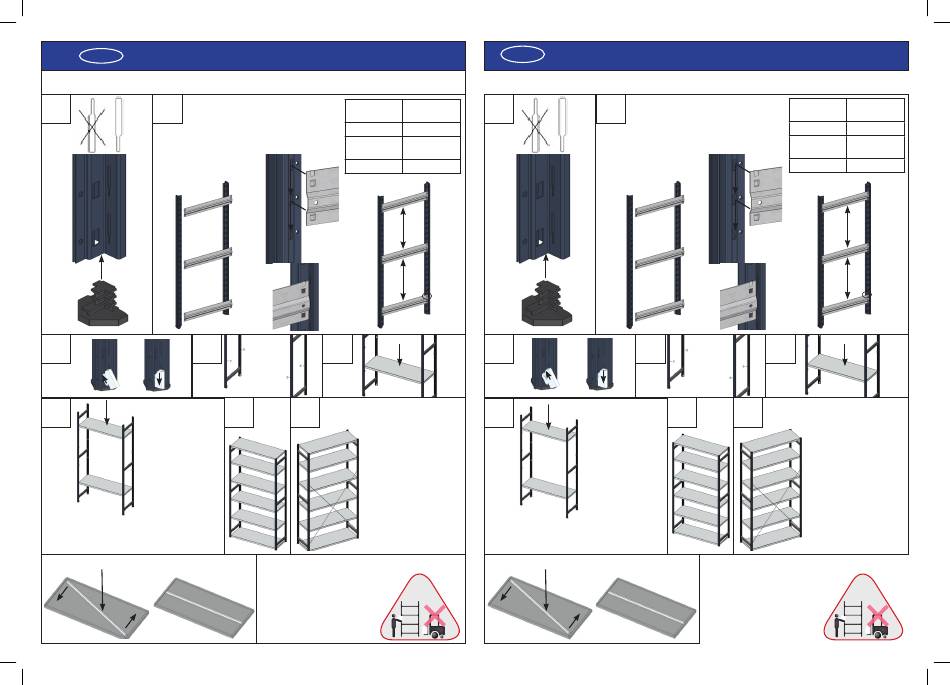

MANORGA EPSILON Assembly Instructions

NOTICE DE MONTAGE EPSILON
FR
Assurez vous que le sol est de qualité suffisante, plan, et qu'il peut recevoir la charge nécessaire.
1 2 Laisser 2 perforations libres en haut et en bas.
Une tablette ne peut pas s'accrocher au même
niveau qu'une traverse.
Déplacer la tablette en conséquence.
3 4
6
Pour le montage des fonds tôlés, voir la notice de
montage des fonds tôlés EPSILON
Option: Renfort de tablettes
1
2
2
Hauteur
1000 mm
de 1520 mm à
2760 mm
3000 mm
=
=
Ergot de
sécurité
5
7
8 - 1 croisillon toutes les
4 travées (toutes les 2
travées pour les hauteurs
supérieures à 2520 mm)
- Utiliser la première
perforation des échelles
au dessus de la première
tablette du bas
- Tendre le croisillon en utili-
sant les 2 tendeurs (serrage
manuel des croisillons)
- Pour les fonds tôlé se
reporter à la notice de
montage des fonds tôlés
EPSILON
Hauteur maximum de la 1ère tablette: 120 mm
Hauteur maximum entre 2 tablettes: 500 mm
Charge maximum par tablette:
100 kg (sans renfort)
Charge maximum par travée:
1600 kg
Mettre les charges les plus lourdes
à la base du rayonnage
EPSILON ASSEMBLY INSTRUCTIONS
GB
Check that the floor is adequate, flat and can support the load needed
1
Nombre de
traverses
2
3
4
3
6
For the backwalls see the adequate assembly
instruction
Option: Reinforcement for shelves
1
2
2
Plan 2 free holes at the top and at the bottom
2
of the uprights
A shelf cannot be fixed at the same level as a
lateral brace
Move the lateral brace consequently
Security
hook
4 5
7
8
Max. height to 1st shelf : 120 mm
Max. distance between 2 shelves : 500mm
Max. shelf capacities : 100 kg (without rein-
forcement)
Max. bay loading capacities : 1600 kg
Always load the heaviest items on the
lowest shelves
Braces
Height
quantity
1000 mm 2
from 1520 mm
3
to 2760 mm
3000 mm 4
=
=
- 1 Cross-brace each 4 bays
(each 2 bays from H.2520
mm).
- Use the 1st lowest hole
from the 1st bottom shelf
- The croos brace must be
correctly tightened with the
2 strengthners (manual
tightening of the braces)
- For the backwalls see
the adequate assembly
instruction
