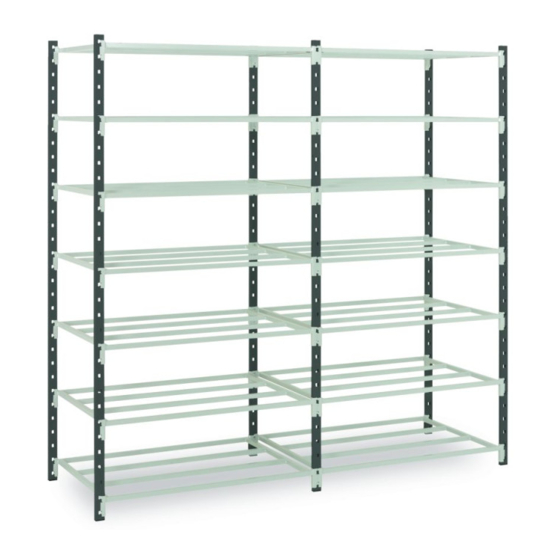

MANORGA Flip-Fliclass Quick Start Manual

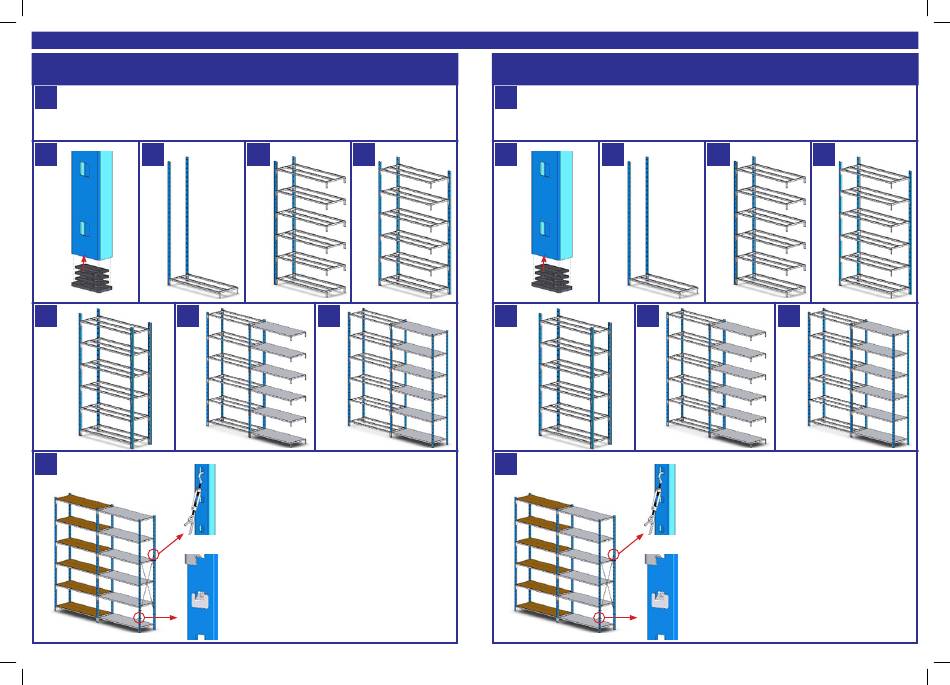

MONTAGE DU RAYONNAGE
FR
Avant assemblage, lire attentivement, en complément du présent document, la « notice
de montage, d'utilisation et d'entretien », réf. NMU-FR-06-01, jointe. Assurez-vous que le
sol est de qualité suffisante, plan, et qu'il peut recevoir la charge nécessaire.
1 2
5 6
8
3 4
7
Pour stockage manuel uniquement
- Hauteur Maxi. de la 1 ère tablette : 24 cm.
- Distance Maxi. entre 2 tablettes : 50 cm.
- Mettre les charges les plus importantes à la base
du rayonnage.
- Charge Maxi. U.R. par travée : 1.200 kg.
- Charge Maxi. U.R. par tablette : 120 à 250 kg
(selon dimensions et configurations).
- Croisillon de renfort avec tendeur OBLIGATOIRE
pour tablettes 1.500 x 800 et en profondeur 1.000
et 1.200 mm : 1 toutes les 2 travées.
Flip-Fliclass, version 1, 02/06/2015, FR-GB-NL-DE
FLIP - FLICLASS
MONTAGEHANDLEIDING LEGBORDSTELLING
NL
Lees voordat u met de montage begint aandachtig het bijgevoegde document
« montage-, gebruiks-en onderhoudshandleiding », ref. RAY-cdc-090706.
Controleer de kwaliteit van de vloer, of deze egaal is en het nodige gewicht kan dragen.
1
5
8
2 3
6 7
Enkel bestemd voor handmatig laden
- Maximum hoogte vanaf eerste legbord : 24 cm.
- Maximum afstand tussen 2 legborden : 50 cm.
- De zwaarste lasten onderin de stelling plaatsen.
- Maximum draaglast per rek (U.D.L.) : 1.200 kg
- Maximum draaglast per legbord : 120 to 250 kg
(volgens type en afmetingen).
- Kruisschoor, verplicht voor diepte 1.000 en 1.200 mm,
en legbord 1.500x800 mm, 1 per 2 rekken.
4
