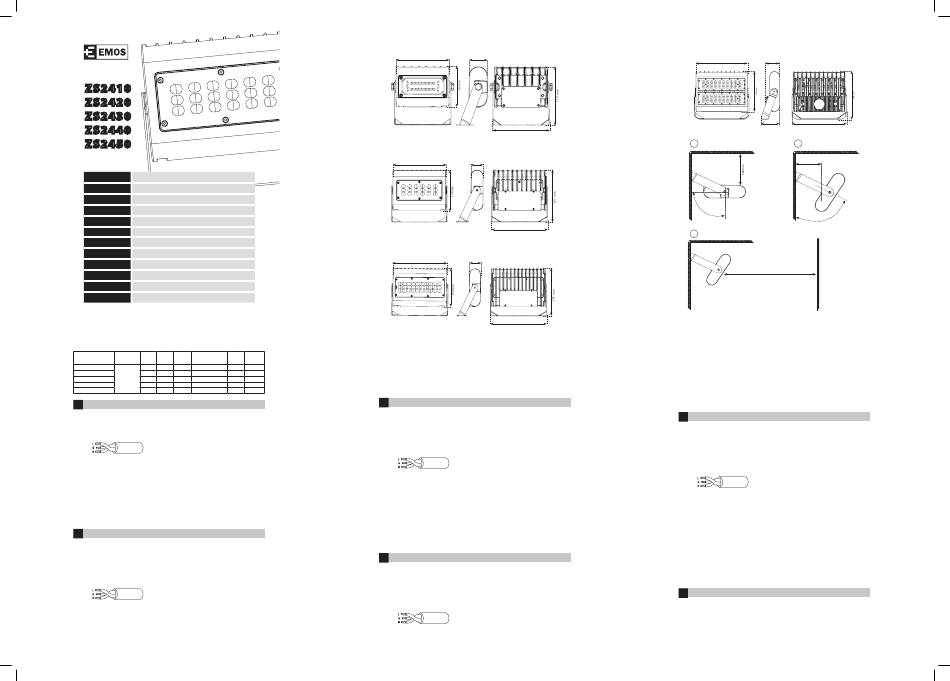

Emos ZS2440 Quick Start Manual

1531241010_31-ZS2410 A3
Z S 2 41 0
Z S 2 42 0
Z S 2 43 0
Z S 2 44 0
Z S 2 45 0
GB
LED Floodlight SMD
LED reflektorové svítidlo SMD
CZ
LED reflektorové svietidlo SMD
SK
PL Naświetlacz LED SMD
HU SMD LED reflektor
SI LED reflektor SMD
RS|HR|BA LED reflektor SMD
DE LED Reflektor SMD
UA Світлодіодний прожектор SMD
RO Lampă reflector cu LED SMD
LED prožektorius SMD
LT
LED prožektors SMD
LV
www.emos.eu
Lumi-
Max.
Type Input voltage Life span nous Dimensions
power
flux
LED_FL_15W_PROFI+ 15 W 50 000 h 1425 lm 108 × 82 × 37 mm
LED_FL_30W_PROFI+ 30 W 50 000 h 2 850 lm 171 × 130 × 40 mm
100–240 V AC
LED_FL_50W_PROFI+ 50 W 50 000 h 4 750 lm 217 × 154 × 45 mm
50/60 Hz
LED_FL_80W_PROFI+ 80 W 50 000 h 7 600 lm 320 × 250 × 87 mm
LED_FL_100W_PROFI+ 100 W 50 000 h 9 500 lm 320 × 250 × 87 mm
GB LED Floodlight SMD
LED reflector is designed for indoor and outdoor use to be mounted on a firm ground.
Ingress Protection IP65 – for outdoor use
Mounting
Mount the lamp firmly onto a solid basis, for example a wall (fig. 1, 2, 3).
Installation height 2.3–3 m.
Direct the reflector as shown on fig. 1 and 2.
L – brown – live wire
N – blue – neutral wire
G – green&yellow – earth wire (ground)
Maintenance instructions:
Before maintenance, switch off the lamp and wait until it is cooled.
Clean it with a soft moistened cloth.
Never submerge the lamp in water or other liquids.
During maintenance, observe general rules for occupational safety, and be very careful.
WARNING
• The reflector is designed entirely for firm mounting.
• Before connecting to the 220–240 V~ make sure that the connecting wire is not under voltage. This operation can be carried
out only by an authorized person.
• Respect a minimum distance of 1m between the appliance and the object or surface which you wish to lighten.
• If you place the reflector below the roof, keep the minimum 0.2 m distance measured from the upside of the reflector to the
bottom of the roof.
• Do not use the reflector without the protection glass.
• The protection from dangerous contact voltage is ensured by „earthing".
LED reflektorové svítidlo SMD
CZ
LED reflektor je určen k montáži na pevný podklad do vnějších i vnitřních prostor.
Krytí: IP65 – pro venkovní prostředí
Montáž
Reflektor pevně připevněte na pevný podklad, např. na zeď – viz obr. 1, 2, 3.
Montážní výška 2,3–3 m.
Připojte napájecí kabel pro připojení k napájecí síti 220–240 V~.
Připojovaný vodič nesmí být v době montáže reflektoru připojen na napájecí síť. Připojení napájecího kabelu k reflektoru může
provádět pouze pracovník s kvalifikací dle vyhlášky č. 50/1978 Sb., v platném znění, minimálně pracovník znalý dle § 5 vyhlášky č.
50/1978 Sb., v platném znění.
Nasměrujte svit reflektoru dle obr. 1, 2.
L – hnědá – pracovní vodič (live)
N – modrá – střední vodič (neutral)
G – zelenožlutá – ochranný vodič (ground)
Pokyny pro údržbu:
Před zahájením údržby svítidlo vypněte a vyčkejte, než se ochladí.
Pro čištění používejte vlhký jemný hadřík.
Nikdy svítidlo neponořujte do vody nebo jiné tekutiny.
Během údržby dodržujte obecná pravidla pro bezpečnost práce a buďte zvláště opatrní.
UPOZORNĚNÍ
• Reflektor je vhodný výhradně pro pevnou montáž.
4
• Zachovejte minimální vzdálenost 1 m mezi reflektorem a předmětem nebo plochou, kterou osvětlujete.
Maximum
• Umísťujete-li reflektor pod zastřešení, zachovejte mezi vrchní stranou reflektoru a spodní stranou zastřešení minimální vzdálenost
Weight projected
area 0,2 m.
• Při použití reflektoru na hořlavé ploše dodržte předešlé pokyny.
0,52 kg 42 cm 2
• Reflektor lze připojit pouze do elektrické sítě, jejíž instalace a jištění odpovídá platným normám.
1,2 kg 92 cm
2
• Před jakýmkoliv zásahem do svítidla nebo prováděním údržby a servisu je nutno reflektor odpojit od elektrické sítě. Tuto činnost
1,7 kg 153 cm 2 smí provádět pouze osoba ZNALÁ ve smyslu platných vyhlášek o způsobilosti k činnostem.
• Nepoužívejte reflektor bez ochranného skla.
4,3 kg 214 cm 2
• Ochrana před nebezpečným dotykovým napětím je zajištěna „nulováním".
4,5 kg 214 cm 2
LED reflektorové svietidlo SMD
SK
LED reflektor je určený do vonkajších a vnútorný priestorov k upevneniu na pevný podklad.
Krytí: IP65 – pre vonkajšie prostredie
Montáž
Reflektor pevne pripevnite na pevný podklad napr. na stenu viď. obr. 1, 2, 3.
Montážna výška 2,3–3 m.
Pripojte napájací kábel pre pripojenie k napájacej sieti 220–240 V~.
Pripojovaný vodič nesmie byť v dobe montáže reflektoru pripojený na napájacej sieti. Pripojenie napájacieho kábla k reflektoru
môže vykonávať iba pracovník s kvalifikáciou podľa vyhlášky č. 50/1978 Sb., v platnom znení, minimálne pracovník znalý podľa §
5 vyhlášky č. 50/1978 Sb., v platnom znení.
Nasmerujte svit reflektoru podľa obr. 1, 2.
Pokyny pre údržbu:
Pred začiatkom údržby svietidlo vypnite a počkajte, kým sa ochladí.
Na čistenie používajte vlhkú jemnú handričku.
Nikdy svietidlo neponárajte do vody alebo inej tekutiny.
Počas údržby dodržujte všeobecné pravidlá pre bezpečnosť práce a buďte zvlášť opatrní.
UPOZORNENIE
• Reflektor je vhodný výhradne pre pevnú montáž.
• Ak umiestňujete reflektor pod zastrešenie, je treba zachovať minimálnu vzdialenosť 0,2 m, merané od vrchnej strany reflektoru
ku spodnej strane zastrešenia.
• Zachovajte minimálnu vzdialenosť 1 m medzi reflektorom a predmetom alebo plochou, ktorú chcete osvetľovať.
• Pri použití reflektoru na horľavej ploche dodržte predošlé pokyny.
• Pred akýmkoľvek zásahom do svietidla alebo vykonávaním údržby a servisu je nutné reflektor odpojiť od elektrickej siete. Túto
činnosť smie vykonávať iba osoba ZNALÁ v zmysle platných vyhlášok o spôsobilosti k činnostiam
• Reflektor je možné pripojiť iba do elektrickej siete, ktorej inštalácia a istenie odpovedá platným normám.
• Bez ochranného skla nepoužívajte reflektor.
• Ochrana pred nebezpečným dotykovým napätím je vykonaná „nulovaním".
Naświetlacz LED SMD
PL
Reflektor LED jest przeznaczony do użytku wewnątrz pomieszczeń oraz na zewnątrz.
Stopień ochrony: IP65
Montaż
Reflektor należy mocno przymocować do stabilnej powierzchni zgodnie z obrazkami fig. 1 do fig. 3.
Wysokość montażowa 2,3–3 m.
Na tylnej stronie reflektora należy odkręcić plastikową pokrywę na pudełku z listwą zaciskową i przyłączyć kabel zasilający
do przyłącza sieci zasilającej 220–240 V~.
Podłączany przewód nie może być w trakcie montażu podłączony do sieci zasilającej 220–240 V~. Przyłączenie kabla zasilającego
do reflektora może wykonać pracownik posiadający odpowiednie kwalifikacje.
Świtło reflektora należy ustawić wg rysunku fig. 1, fig. 2.
Zalecenia do konserwacji:
Przed rozpoczęciem konserwacji reflektor należy wyłączyć i poczekać, aż wystygnie.
ZS2410
108 mm 37 mm
115 mm
ZS2420
171 mm 40 mm
180 mm
ZS2430
217 mm 45 mm
227 mm
2
L - hnedá - pracovný vodič (live)
N - modrá - stredný vodič (neutral)
G - zelenožltá - ochranný vodič (ground)
L – brązowy – przewód fazowy (czynny)
N – niebieski – przewód zerowy (neutralny)
G – żółto-zielony – przewód ochronny (uziemienie)
5
ZS2440
ZS2450
320 mm 87 mm
113 mm 340 mm
1 2
50 mm
min. 90°
max. 50°
3
min. 1 m
3
Do czyszczenia stosujemy wilgotną, delikatną ściereczkę.
Reflektora nigdy nie zanurzamy do wody albo do innych cieczy.
Podczas konserwacji przestrzegamy ogólnych zasad bezpieczeństwa pracy i zachowujemy szczególną ostrożność.
UWAGA
• Reflektor jest przystosowany jedynie do stabilnego montażu.
• Przed przystąpieniem do montażu należy wyłączyć napięcie sieciowe.
• Należy zachować minimalną odległość 1m pomiędzy reflektorem a przedmiotem lub powierzchnią, która ma być oświetlana.
• W przypadku gdy reflektor będzie umieszczany pod zadaszeniem należy zachować minimalna odległość 0,2 m pomiędzy górną
częścią reflektora a zadaszeniem.
• W przypadku używania reflektora w pobliżu powierzchni łatwo palnych należy stosować się do określonych zasad postępowania.
• Należy dokładnie umocować gumowe uszczelnienie, aby została zagwarantowana dobra izolacja reflektora.
• Przyłączenie do sieci zasilającej może wykonać pracownik posiadający odpowiednie kwalifikacje.
SMD LED reflektor
HU
A LED reflektor beltérben és kültérben szilárd alapon rögzítve használatos.
Borítás: IP65 – kinti környeztnek megfelelően.
Szerelés
A reflektort szorosan rögzítse szilárd alapra pl. falra, lásd az ábrát alább.
Beszerelési magasság: 2,3–3 m.
A reflektor hátoldalán vegye le a műanyag fedőt a kapcsolótábla dobozkájáról és csatolja a tápvezetéket a 220–240 V~ hálózatra.
A tápvezetéket a reflektor szerelése alatt tilos a 220–240 V~ hálózathoz csatolni. Figyelem! A termék üzembe helyezését csak
szakember végezheti!
Az élet- és balesetvédelmi szabályok be nem tartásáért, illetve a hibás szerelésből adódó esetleges sérülésért, a termékek károso-
dásáért semmilyen felelősséget nem vállalunk.
A reflektorfényt irányítsa a fig. 1, fig. 2 ábr. megfelelően.
L – barna – fázis
N – kék – nullvezető
G – zöld-sárga – földelés
Karbantartási útmutató:
Karbantartási munkák előtt kapcsolja le a lámpát, és várja meg, amíg az egység lehűl.
Egy enyhén nedves, puha rongy használatával tisztítsa meg.
Soha ne merítse a lámpát vízbe vagy más folyadékba.
A karbantartás során tartsa be a foglalkozásbiztonsági szabályokat, és igen körültekintően járjon el.
FIGYELMEZTETÉS
• A reflektort sohase helyezze rúdra vagy oszlopra.
• A reflektor kimondottan csak szilárd szerelésre alkalmas.
• A reflektor és megvilágítani kívánt tárgy vagy terület között tartsa meg a minimális 1 m-es távolságot.
• Ha a reflektor tetőzet alá van helyezve, be kell tartani a 0,2 m minimális távolságot, amely a reflektor felső szélétől a tető alsó
széléig van mérve.
• Ha a reflektor éghető anyagra van rögzítve, tartsa be az előző előírásokat.
• Ne rögzítse a reflektort a mennyezetre.
• Bárminemű behatolás előtt vagy a világítótesten végzett karbantartás illetve szerviz előtt a reflektort ki kell kapcsolni az elektromos
hálózatról. Ezt a tevékenységet csakis olyan személy végezheti, aki az érvényes előírások értelmében jogosult és ISMERETEKKEL
bír az ilyen tevékenység végzésére.
• A reflektor csakis olyan elektromos hálózathoz csatolható, amelynek szerelése és biztosítása az érvényes szabványoknak megfelel.
• A gumi tömítést megfelelően rögzítse, hogy a reflektor megfelelő fedését biztosítsa.
• A reflektor védőüvegét azonnal cserélje ki újra.
• A veszélyes érintési feszültség ellen a védelem „nullázással" van elvégezve.
LED reflektor SMD
SI
LED reflektor je namenjen za zunanje in notranje prostore in pritrditev na trdno podlago.
Zaščitna stopnja: IP65 - za zunanje okolje.
Montaža
Reflektor trdno pritrdite na trdo podlago, npr. na zid: glej. sliko spodaj.
Višina namestitve 2,3–3 m.
Na hrbtni strani reflektorja odvijte pokrovček iz umetne mase na omarici z vezno letvico in priključite napajalni kabel za povezavo
z napajalnim omrežjem 220–240 V~.
