Fortin EVO-ALL THAR-FOR1 Installation Manual

ALL

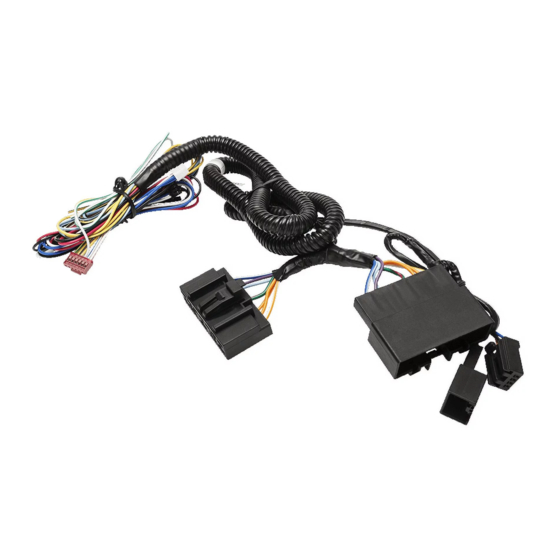

THAR-FOR1 THARNESS STAND ALONE INSTALLATION
INSTALLATION STAND ALONE HARNAIS THAR-FOR1
VEHICLE
VEHICULES
FORD
Flex
the Ignition will turn On when the door are
(si cette option n'est pas à NON l'ignition s'al-
lumera lorsque le véhicule est déverrouillé):
Parts required (Not included)
1x Fusible 5AMp
1x Fusible 10 AMp
1x Relay
2x Diodes
NOTES
ATTENTION THE T-HARNESS CURRENT IS LIMITED AT
10 AMP MAXIMUM.
If a parking lights (+) wire is use : they require more than
10Amp. Connect the remote-starter's power directly to the
vehicles battery with the appropriate fuse.
Some remote starters can not be powered through Data-
Link. In these cases connect the remote starter's fused 12V
power wire directly to the T-Harness.
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 11
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.

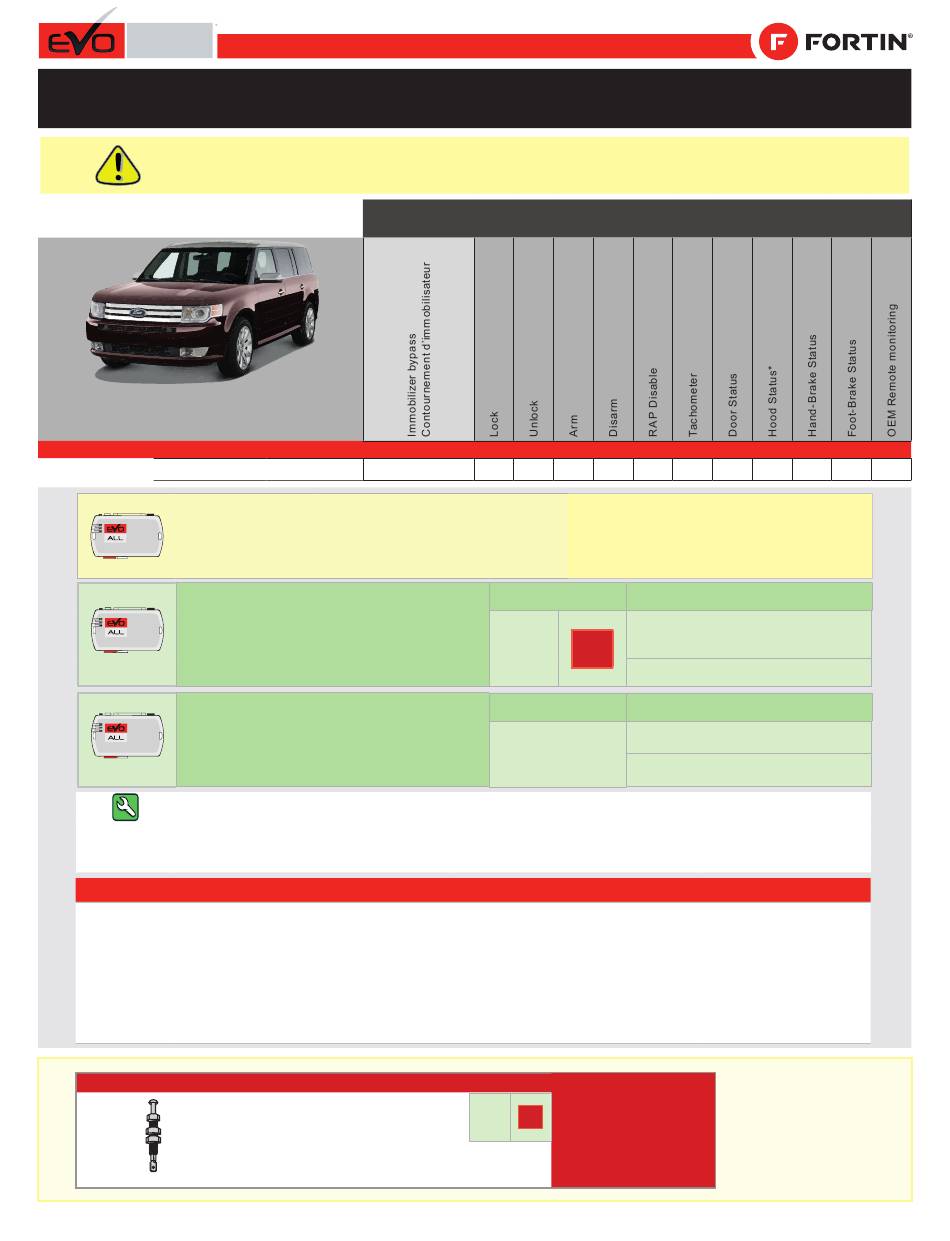

"Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule
YEARS
ANNÉES
2009-2010
FIRMWARE VERSION
VERSION LOGICIELLE
71.[49]
FORD MINIMUM
Program bypass option
(If this option is not OFF
Programmez l'option du contournement
Program bypass option:
Programmez l'option du contournement:
REV.: 20220414
supportées dans ce diagramme (fonctionnelles si équipé)"
• • • •
To add the firmware version and the options, use the
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
UNIT OPTION
OPTION UNITE
unlock):
A5
OFF
NON
UNIT OPTION
OPTION UNITE
C1
Pièce(s) requise(s) (Non incluse(s))
Fusible 5AMp
Fusible 10 AMp
Relais
Diodes
ATTENTION LE COURANT DU 12V PROVENANT DU HARNAIS-
EN-T EST LIMITÉ À 10 AMPÈRES MAXIMUM.
Si le fil des lumières de stationnement (+) est utilisé: il requière
plus de 10 Ampères, branchez le 12V du démarreur à distance
directement à la batterie du véhicule avec le fusible approprié.
Certains démarreurs à distance NE peuvent PAS être allimentés
par le Data-Link. Dans ce cas, branchez le 12V (avec fusible) du
démarreur à distance directement au harnais-en-T.
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 86561
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
AUX.1
AUX.1
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • •
