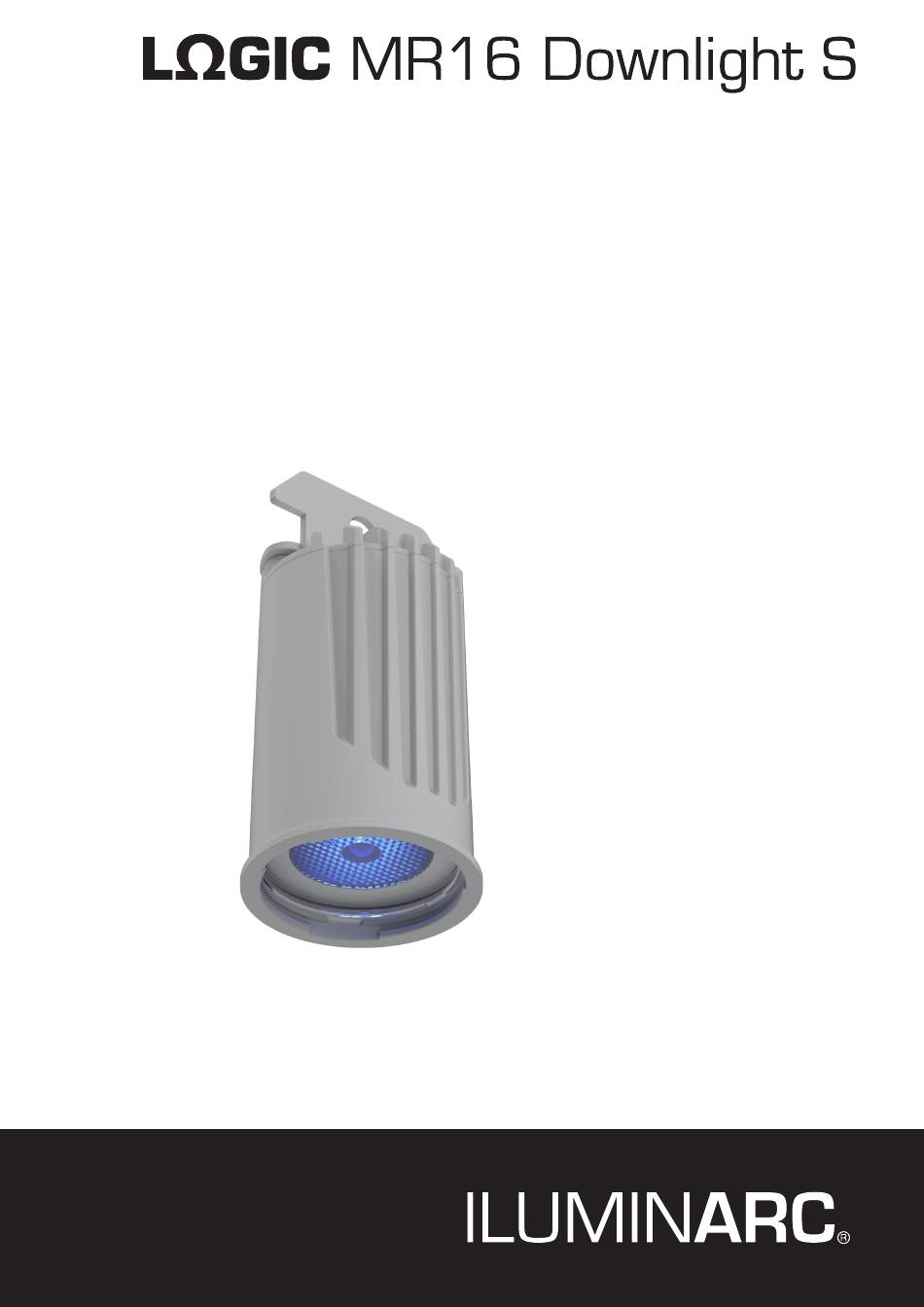

  • Page 1 Quick Reference Guide English Español Français Deutsch Nederlands Model ID: LOGICMR16DNS...

  • Page 2: Safety Notes

    LIMITED WARRANTY FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE. For Customers in the United States and Mexico: www.www.iluminarc.com/warranty-registration-architectural-lighting. For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and Germany: www.www.iluminarc.com/warranty-registration-architectural-lighting.

  • Page 3: Signal Linking

    The inner filter slot fits the medium filter (pre-installed) or the wide filter (included). • The outer filter slot fits the LΩGIC MR16 HF (Honeycomb Filter, sold separately by Iluminarc). • To remove the installed filter, turn it until the keys on the edge line up with the openings in the slot.

  • Page 4: Pendant Mounting

    QUICK REFERENCE GUIDE Between LΩGIC Drive 2X and LΩGIC POE X: Short cables may use a smaller gauge, but any cable longer than 50 ft (15 m) must be 23 AWG and shielded, or the products may not receive enough power. Cable requirements: Max/Min gauge of 23/28 AWG CAT6 4 twisted pair.
  • Page 5 LΩGIC MR16 TRIM Installation The LΩGIC MR16 TRIM (sold separately by Iluminarc) can be used to mount the LΩGIC MR16 Downlight S flush to a ceiling or overhead surface. To attach the LΩGIC MR16 TRIM to the LΩGIC MR16 Downlight S, insert the LΩGIC MR16 Downlight S into the top opening of the LΩGIC MR16 TRIM until it snaps into place.
  • Page 6 QUICK REFERENCE GUIDE Menu Map Access the LΩGIC MR16 Downlight S menu through the LΩGIC Drive 2X Linked Fixtures menu. Refer to the LΩGIC MR16 Downlight S and LΩGIC Drive 2X product pages on www.iluminarc.com for the latest menu maps. Main Level...
  • Page 7 QUICK REFERENCE GUIDE RDM Chart Refer to the LΩGIC MR16 Downlight S product page on www.iluminarc.com for the latest RDM Chart. GET SET Category RDM Parameter IDs (Slot 21-22) Value Required Detail DISC_UNIQUE_BRANCH 0x0001  Network DISC_MUTE 0x0002  Management...
  • Page 8 QUICK REFERENCE GUIDE DMX Values FULL (10 Channels) Channel Function Value Percent/Setting Dimmer 000  255 0–100% 000  255 0–100% Green 000  255 0–100% Blue 000  255 0–100% White 000  255 0–100% 000  010 No function 011 ...
  • Page 9 QUICK REFERENCE GUIDE RGBW+D (5 Channels) Channel Function Value Percent/Setting Dimmer 000  255 0–100% 000  255 0–100% Green 000  255 0–100% Blue 000  255 0–100% White 000  255 0–100% RGBW (4 Channels) Channel Function Value Percent/Setting 000 ...

  • Page 10: Technical Specifications

    QUICK REFERENCE GUIDE RED (1 Channel) Channel Function Value Percent/Setting Dimmer 000  255 Red only, 0–100% Technical Specifications Dimensions and Weight Product Length Width Height Weight LΩGIC MR16 Downlight S 1.96 in (50 mm) 1.96 in (50 mm) 4.59 in (116.80 mm) 0.39 lb (0.18 kg) LΩGIC MR16 TRIM 2.83 in (71.83 mm)
  • Page 11 PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.www.iluminarc.com/warranty-registration-architectural-lighting. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.www.iluminarc.com/warranty-registration-architectural-lighting.
  • Page 12 La ranura de filtro interior sirve para el filtro de medio (preinstalado) o para el filtro de ancho (incluido). • La ranura de filtro exterior sirve para el LΩGIC MR16 HF (filtro apanalado, vendido por separado por Iluminarc). • Para quitar el filtro instalado, gírelo hasta que las llaves del borde estén alineadas con las aberturas de la ranura.

  • Page 13: Montaje

    GUÍA DE REFERENCIA RÁPIDA Entre el LΩGIC Drive 2X y el LΩGIC POE X: Los cables cortos pueden utilizar un calibre más pequeño, pero cualquier cable más largo de 50’ (15 m) debe ser 23 AWG y apantallado; si no, es posible que los productos no reciban alimentación suficiente. Requisitos del cable: Calibre máx./mín.
  • Page 14 Instalación del LΩGIC MR16 TRIM El LΩGIC MR16 TRIM (vendido por separado por Iluminarc) puede utilizarse para montar el LΩGIC MR16 Downlight S a ras de techo o de una superficie en altura. Para acoplar el LΩGIC MR16 TRIM al LΩGIC MR16 Downlight S, inserte el LΩGIC MR16 Downlight S en la abertura superior del LΩGIC MR16 TRIM hasta que encaje en su sitio.

  • Page 15: Mapa De Menú

    Mapa de Menú Acceda al menú del LΩGIC MR16 Downlight S a través del menú Linked Fixtures del LΩGIC Drive 2X. Consulte la páginas del productos LΩGIC MR16 Downlight S y LΩGIC Drive 2Xen www.iluminarc.com para ver el último mapa de menú.
  • Page 16 GUÍA DE REFERENCIA RÁPIDA Gráfico RDM Consulte la página del producto LΩGIC MR16 Downlight S en www.iluminarc.com para ver el último gráfico RDM. GET SET Categoría ID de parámetros RDM (Ranura 21-22) Valor Requerido Detalle DISC_UNIQUE_BRANCH 0x0001  Network DISC_MUTE 0x0002 ...

  • Page 17: Valores Dmx

    GUÍA DE REFERENCIA RÁPIDA Valores DMX FULL (10 canales) Canal Función Valor Porcentaje/Configuración Atenuador 000  255 0–100% Rojo 000  255 0–100% Verde 000  255 0–100% Azul 000  255 0–100% Blanco 000  255 0–100% 000  010 Sin función 011 ...
  • Page 18 GUÍA DE REFERENCIA RÁPIDA RGBW+D (5 canales) Canal Función Valor Porcentaje/Configuración Atenuador 000  255 0–100% Rojo 000  255 0–100% Verde 000  255 0–100% Azul 000  255 0–100% Blanco 000  255 0–100% RGBW (4 canales) Canal Función Valor Porcentaje/Configuración...

  • Page 19: Especificaciones Técnicas

    GUÍA DE REFERENCIA RÁPIDA RED (Rojo, 1 canal) Canal Función Valor Porcentaje/Configuración Atenuador 000  255 Solo rojo, 0–100% Especificaciones Técnicas Dimensiones y Peso Producto Longitud Anchura Altura Peso LΩGIC MR16 Downlight S 50 mm (1,96”) 50 mm (1,96”) 116,80 mm (4,59”) 0,18 kg (0,39 lb) LΩGIC MR16 TRIM 71,83 mm (2,83”)

  • Page 20: Manuel De Référence

    VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.www.iluminarc.com/warranty-registration-architectural-lighting. Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.www.iluminarc.com/warranty-registration-architectural-lighting.
  • Page 21 L’emplacement du filtre intérieur s’adapte au filtre moyen (préinstallé) ou au filtre large (inclus). • L’emplacement du filtre extérieur s’adapte au LΩGIC MR16 HF (filtre en nid d’abeille, vendu séparément par Iluminarc). • Pour retirer le filtre installé, tournez-le jusqu’à ce que les encoches situées sur le bord s’alignent avec les ouvertures de la fente.

  • Page 22: Installation

    MANUEL DE RÉFÉRENCE Entre un LΩGIC Drive 2X et un LΩGIC POE X : Il est possible d’utiliser des câbles de diamètre plus petit pour les distances courtes, mais tout câble de plus de 15 m (50 pi) doit être blindé et d’un diamètre de 23 AWG sans quoi les appareils risquent de ne pas être suffisamment alimentés. Exigences relatives au câble : Câble CAT6 4 paires torsadées de diamètre max/min de 23/28 AWG.
  • Page 23 Installation du LΩGIC MR16 TRIM La LΩGIC MR16 TRIM (vendue séparément par Iluminarc) peut être utilisée pour monter le LΩGIC MR16 Downlight S au ras du plafond ou d’une surface en hauteur. Pour fixer la LΩGIC MR16 TRIM au LΩGIC MR16 Downlight S, insérez le LΩGIC MR16 Downlight S dans l’ouverture supérieure de la LΩGIC MR16 TRIM jusqu’à...

  • Page 24: Plan Du Menu

    Accédez au menu du LΩGIC MR16 Downlight S par le biais du menu LΩGIC Drive 2X Linked Fixtures. Reportez-vous à la pages du produits LΩGIC MR16 Downlight S et LΩGIC Drive 2X sur www.iluminarc.com pour la dernière plan du menu.
  • Page 25 MANUEL DE RÉFÉRENCE Graphique RDM Reportez-vous à la page du produit LΩGIC MR16 Downlight S sur www.iluminarc.com pour la dernière graphique RDM. ID de paramètre RDM GET SET Catégorie Valeur Obligatoire Détail (emplacement 21-22) DISC_UNIQUE_BRANCH 0x0001  Network DISC_MUTE 0x0002 ...

  • Page 26: Valeurs Dmx

    MANUEL DE RÉFÉRENCE Valeurs DMX FULL (10 canaux) Canal Fonction Valeur Pourcentage/Paramétrage Gradateur 000  255 0–100% Rouge 000  255 0–100% Vert 000  255 0–100% Bleu 000  255 0–100% Blanc 000  255 0–100% 000  010 Pas de fonction 011 ...
  • Page 27 MANUEL DE RÉFÉRENCE RGBW+D (5 canaux) Canal Fonction Valeur Pourcentage/Paramétrage Gradateur 000  255 0–100% Rouge 000  255 0–100% Vert 000  255 0–100% Bleu 000  255 0–100% Blanc 000  255 0–100% RGBW (4 canaux) Canal Fonction Valeur Pourcentage/Paramétrage Rouge...

  • Page 28: Spécificités Techniques

    MANUEL DE RÉFÉRENCE RED (Rouge, 1 canal) Canal Fonction Valeur Pourcentage/Paramétrage Gradateur 000  255 Rouge seulement, 0–100% Spécificités Techniques Dimensions et Poids Produit Longueur Largeur Hauteur Poids LΩGIC MR16 Downlight S 50 mm (1,96 po) 50 mm (1,96 po) 116,80 mm (4,59 po) 0,18 kg (0,39 lb) LΩGIC MR16 TRIM...

  • Page 29: Über Diese Schnellanleitung

    ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.www.iluminarc.com/warranty-registration-architectural-lighting. Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.www.iluminarc.com/warranty-registration-architectural-lighting.
  • Page 30 Der innere Filterschacht ist für den mittel-Filter (vorinstalliert) oder den breit-Filter (beiliegend) geeignet. • Der äußere Filterschacht ist für den LΩGIC MR16 HF (Bienenwabe Filter, von Iluminarc separat erhältlich) geeignet. • Zum Entfernen des eingebauten Filters drehen Sie diesen, bis die Passfedern an der Kante mit den Öffnungen im Schacht übereinstimmen.
  • Page 31 SCHNELLANLEITUNG Zwischen LΩGIC Drive 2X und LΩGIC POE X: Bei kurzen Kabeln kann ein kleinerer Querschnitt verwendet werden, aber jedes Kabel mit einer Länge von mehr als 15 m muss 23 AWG und abgeschirmt sein, da die Produkte andernfalls nicht ausreichend mit Strom versorgt werden. Kabelanforderungen: Max./min.
  • Page 32 LΩGIC MR16 TRIM Installation Die LΩGIC MR16 TRIM (von Iluminarc separat erhältlich) kann zur bündigen Befestigung des LΩGIC MR16 Downlight S an einer Decke oder Oberfläche über Kopf verwendet werden. Stecken Sie für die Befestigung der LΩGIC MR16 TRIM am LΩGIC MR16 Downlight S den LΩGIC MR16 Downlight S in die obere Öffnung der LΩGIC MR16 TRIM, bis er einrastet.
  • Page 33 Über das Menü für Linked Fixtures des LΩGIC Drive 2X können Sie auf das Menü des LΩGIC MR16 Downlight S zugreifen. Die neueste Menükarte finden Sie auf der LΩGIC MR16 Downlight S- und LΩGIC Drive 2X-Produktseite unter www.iluminarc.com. Hauptebene Programmierebenen...
  • Page 34 SCHNELLANLEITUNG RDM-Diagramm Die neueste RDM-Diagramm finden Sie auf der LΩGIC MR16 Downlight S-Produktseite unter www.iluminarc.com. RDM-Parameter-IDs GET SET Kategorie Wert Benötigte Detail (Steckplatz 21-22) DISC_UNIQUE_BRANCH 0x0001  Network DISC_MUTE 0x0002  Management DISC_UN_MUTE 0x0003  QUEUED_MESSAGE 0x0020  IDENTIFY_DEVICE, DEVICE_INFO,...

  • Page 35: Dmx Werte

    SCHNELLANLEITUNG DMX Werte FULL (10 Kanäle) Kanal Funktion Wert Prozent/Einstellung Dimmer 000  255 0–100% 000  255 0–100% Grün 000  255 0–100% Blau 000  255 0–100% Weiß 000  255 0–100% 000  010 Keine Funktion 011  020 1800K 021 ...
  • Page 36 SCHNELLANLEITUNG RGBW+D (5 Kanäle) Kanal Funktion Wert Prozent/Einstellung Dimmer 000  255 0–100% 000  255 0–100% Grün 000  255 0–100% Blau 000  255 0–100% Weiß 000  255 0–100% RGBW (4 Kanäle) Kanal Funktion Wert Prozent/Einstellung 000  255 0–100% Grün 000 ...

  • Page 37: Technische Daten

    SCHNELLANLEITUNG RED (Rot, 1 Kanal) Kanal Funktion Wert Prozent/Einstellung Dimmer 000  255 Nur rot, 0–100% Technische Daten Abmessungen und Gewicht Produkt Länge Breite Höhe Gewicht LΩGIC MR16 Downlight S 50 mm (1,96 Zoll) 50 mm (1,96 Zoll) 116,80 mm (4,59 Zoll) 0,18 kg (0,39 lb) LΩGIC MR16 TRIM 71,83 mm (2,83 Zoll) 71,83 mm (2,83 Zoll)

  • Page 38: Beknopte Handleiding

    De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.www.iluminarc.com/warranty-registration-architectural-lighting. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.www.iluminarc.com/warranty-registration-architectural-lighting.
  • Page 39 De binnenste filtersleuf past bij het middelgroot-filter (voorgeïnstalleerd) of het breed-filter (meegeleverd). • De buitenste filtersleuf past bij het LΩGIC MR16 HF (Honeycomb-filter, apart verkocht door Iluminarc). • Om het geïnstalleerde filter te verwijderen, draait u deze totdat de inkepingen op de rand op één lijn liggen met de openingen in de sleuf.

  • Page 40: Montage

    BEKNOPTE HANDLEIDING Tussen LΩGIC Drive 2X en LΩGIC POE X: Korte kabels kunnen een kleinere dikte gebruiken, maar elke kabel die langer is dan 50 ft (15 m) dient 23 AWG dik en afgeschermd te zijn, anders krijgen de producten mogelijk onvoldoende voeding. Kabelvereisten: Max/Min dikte van 23/28 AWG CAT6 4 gedraaid aderpaar.
  • Page 41 LΩGIC MR16 TRIM Installatie De LΩGIC MR16 TRIM (afzonderlijk verkocht door Iluminarc) kan gebruikt worden om de LΩGIC MR16 Downlight S vlak aan een plafond of hoog oppervlak te monteren. Om de LΩGIC MR16 TRIM aan de LΩGIC MR16 Downlight S te bevestigen, plaatst u de LΩGIC MR16 Downlight S in de bovenste opening van de LΩGIC MR16 TRIM totdat deze vastklikt.
  • Page 42 Menukaart Ga via het menu van de LΩGIC Drive 2X Linked Fixtures naar het menu van de LΩGIC MR16 Downlight S. Raadpleeg de productpagina’s van LΩGIC MR16 Downlight S en LΩGIC Drive 2X op www.iluminarc.com voor de nieuwste menukaart. Hoofdniveau...
  • Page 43 BEKNOPTE HANDLEIDING RDM-kaart Raadpleeg de productpagina van LΩGIC MR16 Downlight S op www.iluminarc.com voor de nieuwste RDM-kaart. GET SET Categorie RDM-Parameter-ID’s (Sleuf 21-22) Waarde VerplichtDetail DISC_UNIQUE_BRANCH 0x0001  Network DISC_MUTE 0x0002  Management DISC_UN_MUTE 0x0003  QUEUED_MESSAGE 0x0020  IDENTIFY_DEVICE, DEVICE_INFO,...

  • Page 44: Dmx-Waarden

    BEKNOPTE HANDLEIDING DMX-waarden FULL (10 kanalen) Kanaal Functie Waarde Percentage/Instelling Dimmer 000  255 0–100% Rood 000  255 0–100% Groen 000  255 0–100% Blauw 000  255 0–100% 000  255 0–100% 000  010 Geen functie 011  020 1800K 021 ...
  • Page 45 BEKNOPTE HANDLEIDING RGBW+D (5 kanalen) Kanaal Functie Waarde Percentage/Instelling Dimmer 000  255 0–100% Rood 000  255 0–100% Groen 000  255 0–100% Blauw 000  255 0–100% 000  255 0–100% RGBW (4 kanalen) Kanaal Functie Waarde Percentage/Instelling Rood 000 ...

  • Page 46: Technische Specificaties

    BEKNOPTE HANDLEIDING RED (Rood, 1 kanaal) Kanaal Functie Waarde Percentage/Instelling Dimmer 000  255 Alleen rood, 0–100% Technische Specificaties Afmetingen en gewicht Product Lengte Breedte Hoogte Gewicht LΩGIC MR16 Downlight S 50 mm (1,96 in) 50 mm (1,96 in) 116,80 mm (4,59 in) 0,18 kg (0,39 lb) LΩGIC MR16 TRIM 71,83 mm (2,83 in)
  • Page 47 QUICK REFERENCE GUIDE Multi-Language Intentionally Left Blank Page LΩGIC MR16 Downlight S QRG Rev. 5...

  • Page 48: Multi-Language

    General Information Technical Support World Headquarters Address: 5200 NW 108th Ave. Voice: (844) 393-7575 Sunrise, FL 33351 Fax: (954) 756-8015 Voice: (954) 577-4455 Email: support@iluminarc.com Fax: (954) 929-5560 Toll Free: (800) 762-1084 Website: www.iluminarc.com U.K. Address: Unit 1C Email: UKtech@chauvetlighting.eu...
