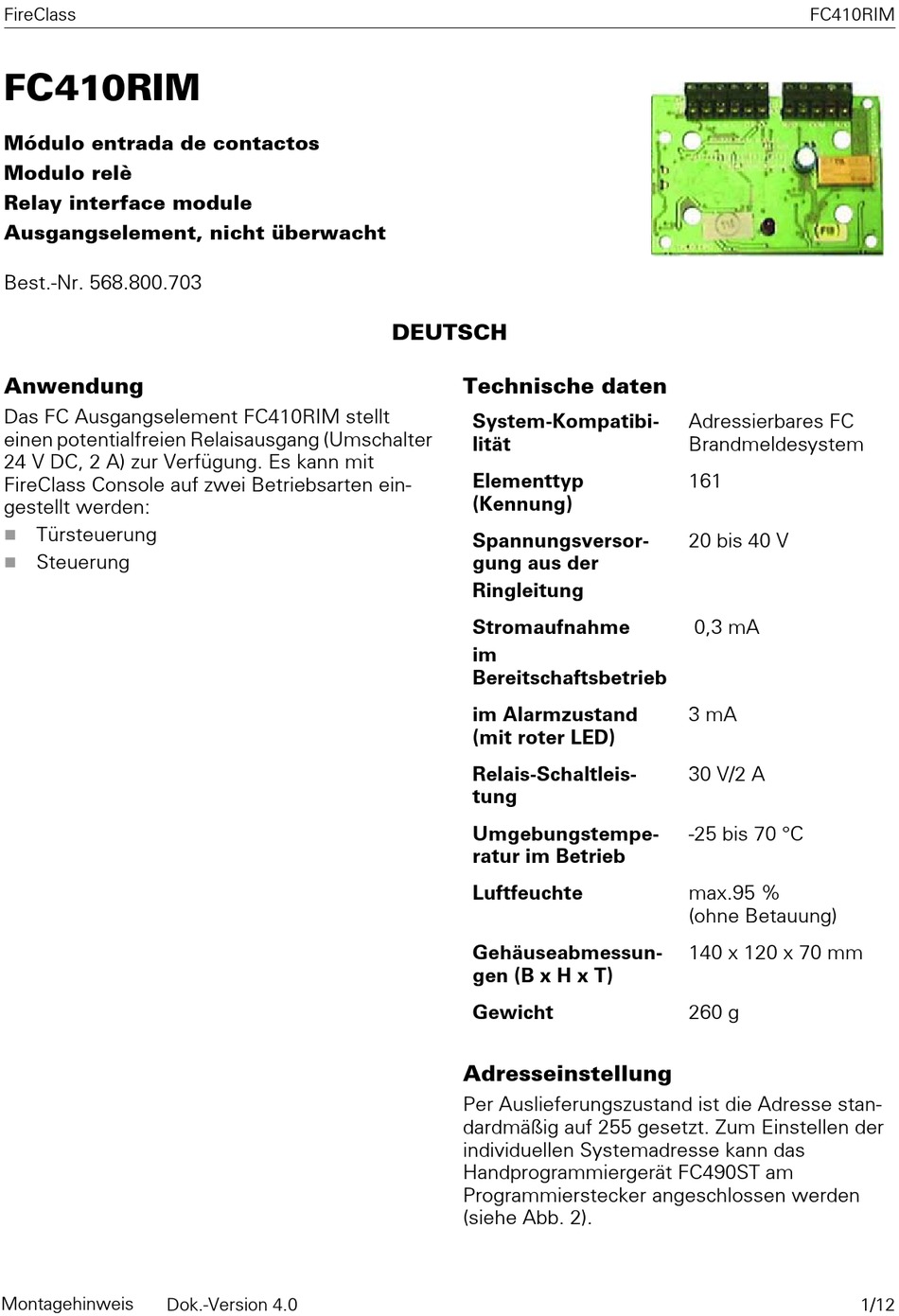

FireClass
FC410RIM
Módulo entrada de contactos
Modulo relè
Relay interface module
Ausgangselement, nicht überwacht
Best.-Nr. 568.800.703
Anwendung
Das FC Ausgangselement FC410RIM stellt
einen potentialfreien Relaisausgang (Umschalter
24 V DC, 2 A) zur Verfügung. Es kann mit
FireClass Console auf zwei Betriebsarten ein-
gestellt werden:
Türsteuerung
Steuerung
Montagehinweis
Fixing Instructions Doc. version 4.0
Dok.-Version 4.0
DEUTSCH
Technische daten
System-Kompatibi-
lität
Elementtyp
(Kennung)
Spannungsversor-
gung aus der
Ringleitung
Stromaufnahme
im
Bereitschaftsbetrieb
im Alarmzustand
(mit roter LED)
Relais-Schaltleis-
tung
Umgebungstempe-
ratur im Betrieb
Luftfeuchte
Gehäuseabmessun-
gen (B x H x T)
Gewicht
Adresseinstellung
Per Auslieferungszustand ist die Adresse stan-
dardmäßig auf 255 gesetzt. Zum Einstellen der
individuellen Systemadresse kann das
Handprogrammiergerät FC490ST am
Programmierstecker angeschlossen werden
(siehe Abb. 2).
FC410RIM
Adressierbares FC
Brandmeldesystem
161
20 bis 40 V
0,3 mA
3 mA
30 V/2 A
-25 bis 70 °C
max.95 %
(ohne Betauung)
140 x 120 x 70 mm
260 g
1/12
